SMBT3904DW1T1G中文资料参数规格
技术参数
频率 300 MHz
针脚数 6
极性 NPN
耗散功率 0.15 W
击穿电压集电极-发射极 40 V
集电极最大允许电流 0.2A
最小电流放大倍数hFE 100 @10mA, 1V
额定功率Max 150 mW
直流电流增益hFE 30
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 150 mW
封装参数
安装方式 Surface Mount
引脚数 6
封装 SC-70-6
外形尺寸
长度 2.2 mm
宽度 1.35 mm
高度 1 mm
封装 SC-70-6
物理参数
工作温度 -55℃ ~ 150℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
SMBT3904DW1T1G引脚图与封装图

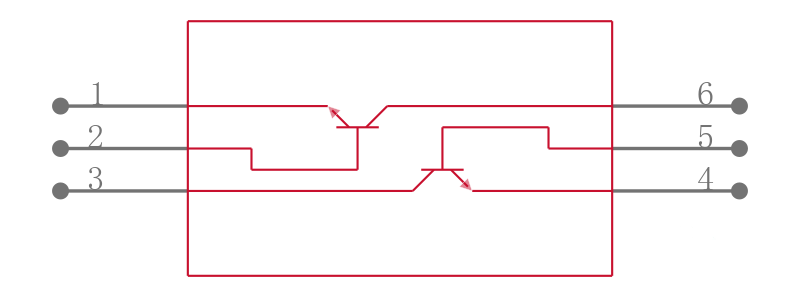

SMBT3904DW1T1G引脚图

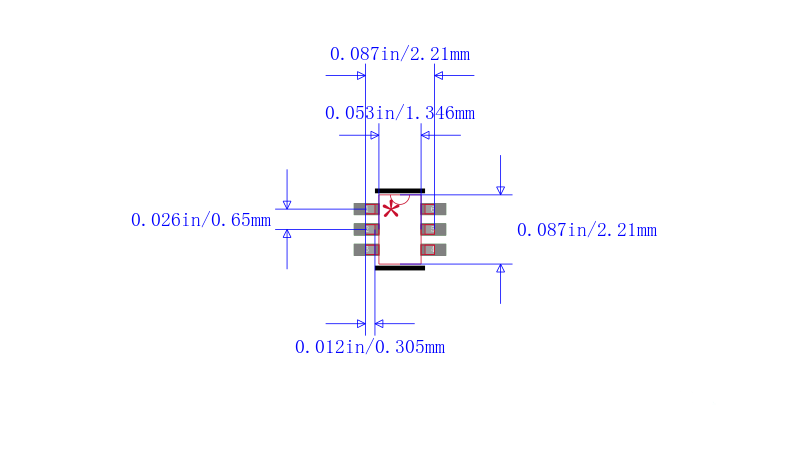

SMBT3904DW1T1G封装图

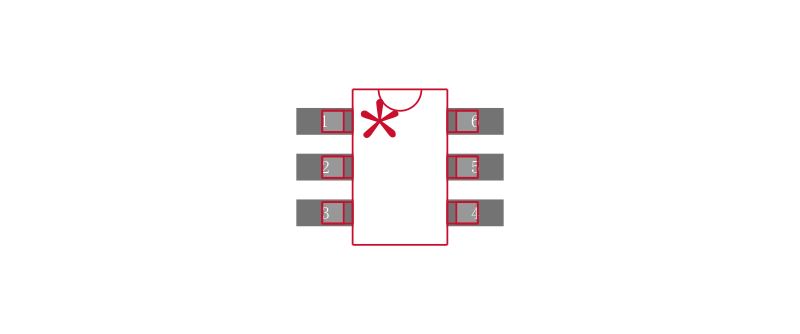

SMBT3904DW1T1G封装焊盘图
