SN74ABT853DW

SN74ABT853DW

TI(德州仪器) 电子元器件分类

8位至9位奇偶总线收发器 8-BIT TO 9-BIT PARITY BUS TRANSCEIVERS

Transceiver, Non-Inverting 1 Element 8 Bit per Element Push-Pull Output 24-SOIC


得捷:
IC TXRX NON-INVERT 5.5V 24SOIC


立创商城:
SN74ABT853DW


德州仪器TI:
8-Bit To 9-Bit Parity Bus Transceivers


贸泽:
Bus Transceivers Parity Bus


艾睿:
Bus XCVR Single 8-CH 3-ST 24-Pin SOIC Tube


Chip1Stop:
Bus XCVR Single 8-CH 3-ST 24-Pin SOIC Tube


Verical:
Bus XCVR Single 8-CH 3-ST 24-Pin SOIC Tube


Win Source:
IC TXRX 8-9BIT NON-INV 24SOIC


SN74ABT853DW中文资料参数规格
技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 8

电路数 1

通道数 8

位数 16

传送延迟时间 5.30 ns

电压波节 5.00 V

静态电流 24 mA

输出电流驱动 -500 µA

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 24

封装 SOIC-24

外形尺寸

长度 15.4 mm

宽度 7.52 mm

高度 2.35 mm

封装 SOIC-24

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

SN74ABT853DW引脚图与封装图

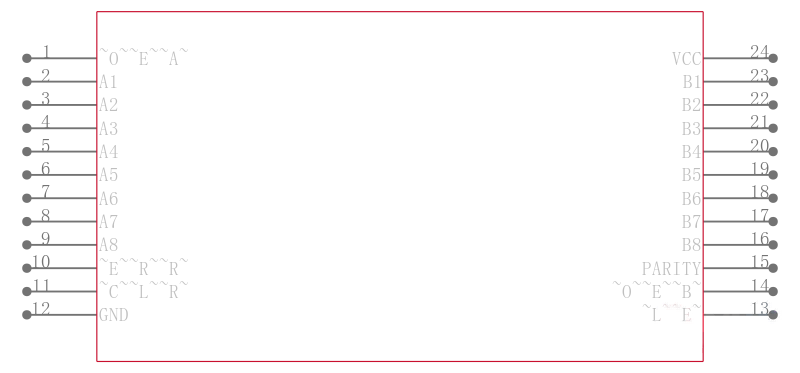

SN74ABT853DW引脚图

SN74ABT853DW引脚图

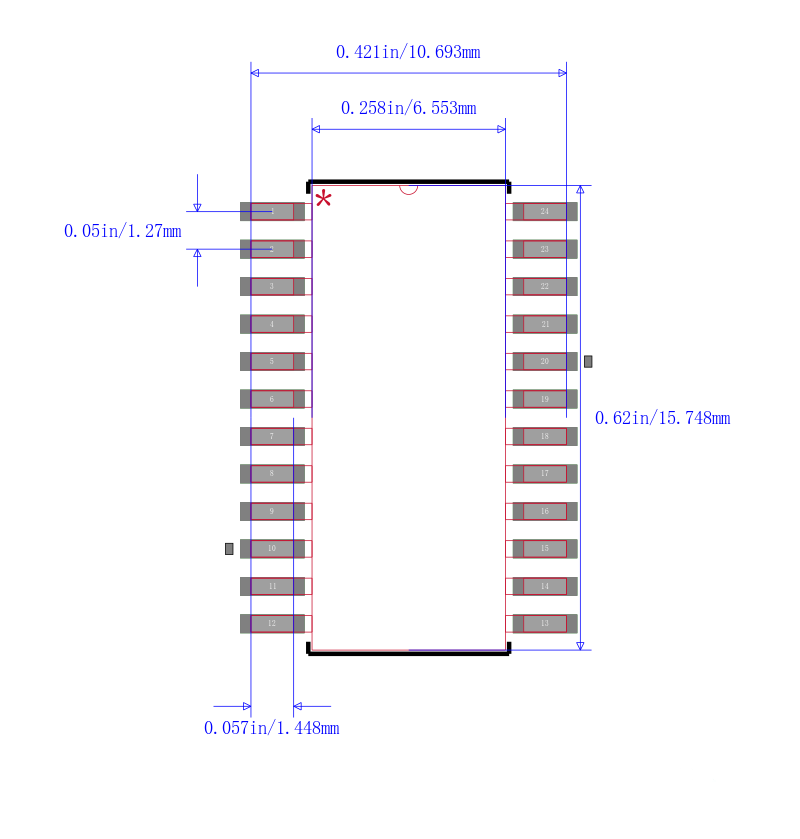

SN74ABT853DW封装图

SN74ABT853DW封装图

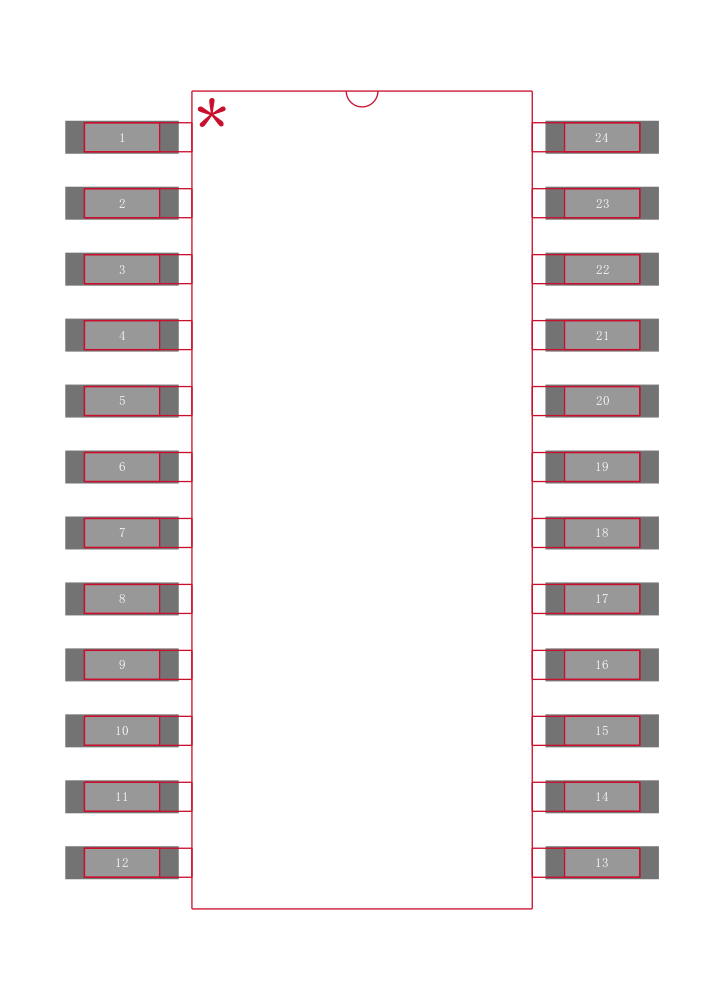

SN74ABT853DW封装焊盘图

SN74ABT853DW封装焊盘图

在线购买SN74ABT853DW
型号 制造商 描述 购买
SN74ABT853DW TI 德州仪器 8位至9位奇偶总线收发器 8-BIT TO 9-BIT PARITY BUS TRANSCEIVERS 搜索库存
替代型号SN74ABT853DW
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: SN74ABT853DW

品牌: TI 德州仪器

封装: 24SOIC 16Bit 4.5V to 5.5V 24Pin

当前型号

8位至9位奇偶总线收发器 8-BIT TO 9-BIT PARITY BUS TRANSCEIVERS

当前型号

型号: SN74ABT853DWR

品牌: 德州仪器

封装: 24SOIC 16Bit 4.5V to 5.5V 24Pin

完全替代

8 位至 9 位奇偶校验总线收发器 24-SOIC -40 to 85

SN74ABT853DW和SN74ABT853DWR的区别

型号: SN74ABT853NSRG4

品牌: 德州仪器

封装: 24-SOIC

功能相似

IC TXRX 8-9Bit NON-INV 24SO

SN74ABT853DW和SN74ABT853NSRG4的区别
