SN74ALS639AN

SN74ALS639AN

TI(德州仪器) 电子元器件分类

74ALS 系列,Texas Instruments高级低功率肖特基双极逻辑 工作电压 4.5 至 5.5 V 兼容性:输入 TTL、输出 TTL ### 74ALS 系列

74ALS 系列,Texas Instruments

高级低功率肖特基双极逻辑

工作电压 4.5 至 5.5 V

兼容性:输入 TTL、输出 TTL


得捷:
IC TXRX NON-INVERT 5.5V 20DIP


立创商城:
SN74ALS639AN


德州仪器TI:
Octal Bus Transceivers


欧时:
74ALS 系列,Texas Instruments高级低功率肖特基双极逻辑 工作电压 4.5 至 5.5 V 兼容性:输入 TTL、输出 TTL### 74ALS 系列


艾睿:
Bus XCVR Single 8-CH 3-ST/Open Collector 20-Pin PDIP Tube


安富利:
Bus XCVR Single 8-CH 3-ST/Open Collector 20-Pin PDIP Tube


Chip1Stop:
Bus XCVR Single 8-CH 3-ST/Open Collector 20-Pin PDIP Tube


Verical:
Bus XCVR Single 8-CH 3-ST/Open Collector 20-Pin PDIP Tube


SN74ALS639AN中文资料参数规格
技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 8

电路数 1

通道数 8

位数 8

传送延迟时间 30.0 ns

电压波节 5.00 V

静态电流 33.0 mA

输出电流驱动 -625 µA

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Through Hole

引脚数 20

封装 PDIP-20

外形尺寸

长度 26.92 mm

宽度 6.6 mm

高度 4.57 mm

封装 PDIP-20

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/12/17

SN74ALS639AN引脚图与封装图
SN74ALS639AN引脚图

SN74ALS639AN引脚图

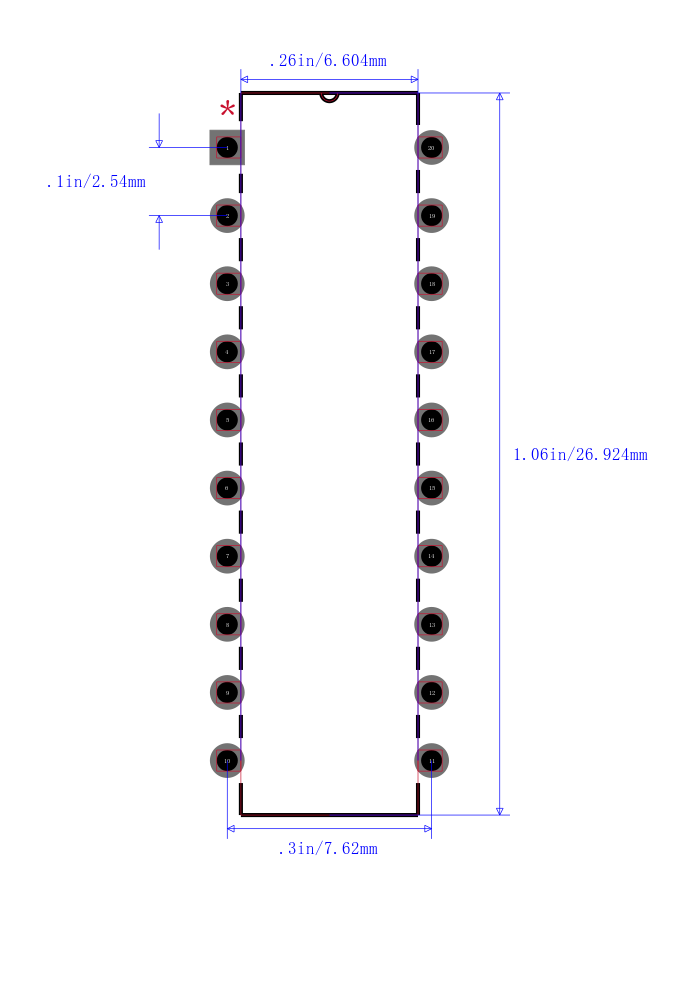

SN74ALS639AN封装图

SN74ALS639AN封装图

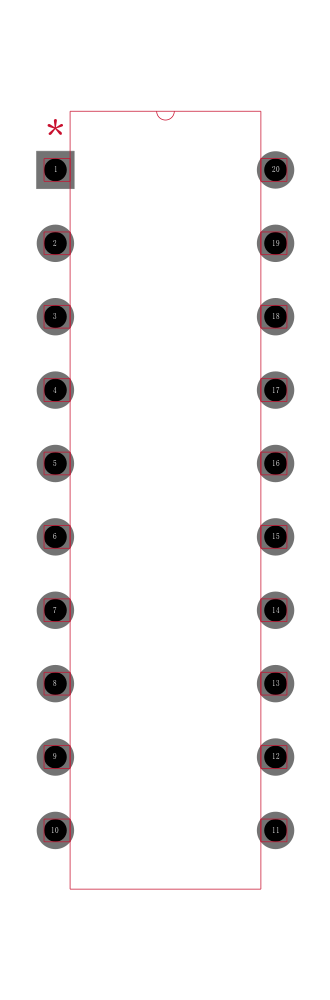

SN74ALS639AN封装焊盘图

SN74ALS639AN封装焊盘图

在线购买SN74ALS639AN
型号 制造商 描述 购买
SN74ALS639AN TI 德州仪器 74ALS 系列,Texas Instruments 高级低功率肖特基双极逻辑 工作电压 4.5 至 5.5 V 兼容性:输入 TTL、输出 TTL ### 74ALS 系列 搜索库存
替代型号SN74ALS639AN
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: SN74ALS639AN

品牌: TI 德州仪器

封装: DIP 8Bit 4.5V to 5.5V 20Pin

当前型号

74ALS 系列,Texas Instruments高级低功率肖特基双极逻辑 工作电压 4.5 至 5.5 V 兼容性:输入 TTL、输出 TTL ### 74ALS 系列

当前型号

型号: SN74ALS639ADW

品牌: 德州仪器

封装: 20SOIC 8Bit 4.5V to 5.5V 20Pin

完全替代

八路总线收发器 OCTAL BUS TRANSCEIVERS

SN74ALS639AN和SN74ALS639ADW的区别

型号: SN74ALS639ANSR

品牌: 德州仪器

封装: 20SOP 8Bit 4.5V to 5.5V 20Pin

完全替代

Bus XCVR Single 8CH 3-ST/Open Collector 20Pin SOP T/R

SN74ALS639AN和SN74ALS639ANSR的区别

型号: SN74ALS639ANSRG4

品牌: 德州仪器

封装: SOP-20 4.5V to 5.5V 20Pin

完全替代

IC BUS TRANSCEIVER DUAL 20SO

SN74ALS639AN和SN74ALS639ANSRG4的区别
