SN74LS645N

SN74LS645N

TI(德州仪器) 电子元器件分类

TEXAS INSTRUMENTS  SN74LS645N  收发器, 反相, 4.75V至5.25V, DIP-20

74LS 系列总线收发器,

德州仪器的 74LS 系列低功率肖特基逻辑 IC 的一系列总线接收器。 74LS 系列使用双极接线技术,耦合了肖特基二极管夹,以实现与原始 74TTL 系列等同的工作速度,但是其功耗更低。


欧时:
Texas Instruments SN74LS645N 8位 非反相 总线收发器, 20引脚 PDIP封装


得捷:
IC TXRX NON-INVERT 5.25V 20DIP


立创商城:
SN74LS645N


德州仪器TI:
Octal bus transceivers


e络盟:
收发器, 74LS645, 4.75 V至5.25 V, DIP-20


艾睿:
Bus XCVR Single 8-CH 3-ST 20-Pin PDIP Tube


Jameco:
Bus Transceiver Single 8-Channel 3-Straight 20-Pin PDIP


安富利:
Bus XCVR Single 8-CH 3-ST 20-Pin PDIP Tube


Chip1Stop:
Bus XCVR Single 8-CH 3-ST 20-Pin PDIP Tube


TME:
IC: digital; 3-state, bus transceiver; Channels:8; DIP20


Verical:
Bus XCVR Single 8-CH 3-ST 20-Pin PDIP Tube


Newark:
Transceiver, 74LS645, 4.75 V to 5.25 V, DIP-20


DeviceMart:
IC BUS TRANSCEIVER 8BIT 20DIP


SN74LS645N中文资料参数规格
技术参数

电源电压DC 4.75V ~ 5.25V

输出接口数 8

输出电流 24 mA

电路数 1

通道数 8

针脚数 20

位数 8

传送延迟时间 15.0 ns

电压波节 5.00 V

输出电流驱动 -625 µA

输出电流Max 24 mA

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.75V ~ 5.25V

电源电压Max 5.25 V

电源电压Min 4.75 V

封装参数

安装方式 Through Hole

引脚数 20

封装 DIP-20

外形尺寸

长度 24.33 mm

宽度 6.35 mm

高度 4.57 mm

封装 DIP-20

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Each

制造应用 信号处理, 工业, 自动化与过程控制, 通信与网络

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

SN74LS645N引脚图与封装图

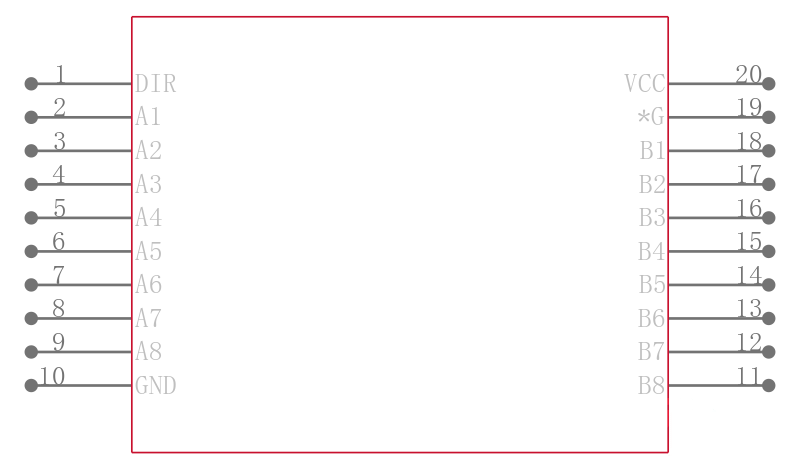

SN74LS645N引脚图

SN74LS645N引脚图

SN74LS645N封装图

SN74LS645N封装图

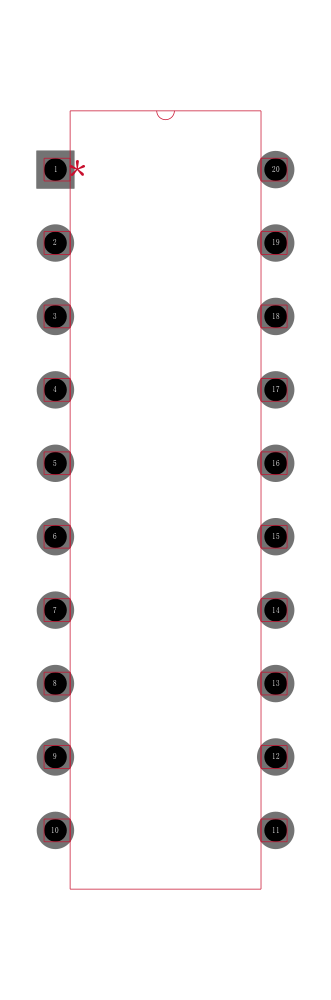

SN74LS645N封装焊盘图

SN74LS645N封装焊盘图

在线购买SN74LS645N
型号 制造商 描述 购买
SN74LS645N TI 德州仪器 TEXAS INSTRUMENTS  SN74LS645N  收发器, 反相, 4.75V至5.25V, DIP-20 搜索库存
替代型号SN74LS645N
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: SN74LS645N

品牌: TI 德州仪器

封装: DIP 8Bit 4.75V to 5.25V 20Pin

当前型号

TEXAS INSTRUMENTS  SN74LS645N  收发器, 反相, 4.75V至5.25V, DIP-20

当前型号

型号: SN74LS623N3

品牌: 德州仪器

封装: PDIP 4.75V to 5.25V 20Pin

完全替代

Octal bus transceivers 20-PDIP 0 to 70

SN74LS645N和SN74LS623N3的区别

型号: SN74LS645-1N3

品牌: 德州仪器

封装: PDIP 4.75V to 5.25V 20Pin

完全替代

八路总线TRANSCEIVRS OCTAL BUS TRANSCEIVRS

SN74LS645N和SN74LS645-1N3的区别

型号: SN74LS245N

品牌: 德州仪器

封装: DIP 8Bit 4.75V to 5.25V 20Pin

类似代替

TEXAS INSTRUMENTS  SN74LS245N.  收发器, 非反相, 3态, 4.75V至5.25V, DIP-20

SN74LS645N和SN74LS245N的区别
