SN74LVC652ADWE4
TI(德州仪器)
电子元器件分类
SN74LVC652ADWE4中文资料参数规格
技术参数
电源电压DC 2.00V ~ 3.60V
输出接口数 8
电路数 8
通道数 8
位数 8
电压波节 3.30 V, 2.70 V, 2.50 V, 1.80 V
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 1.65V ~ 3.6V
电源电压Max 3.6 V
电源电压Min 1.65 V
封装参数
安装方式 Surface Mount
引脚数 24
封装 SOIC-24
外形尺寸
长度 15.4 mm
宽度 7.52 mm
高度 2.35 mm
封装 SOIC-24
物理参数
工作温度 -40℃ ~ 85℃ TA
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74LVC652ADWE4引脚图与封装图

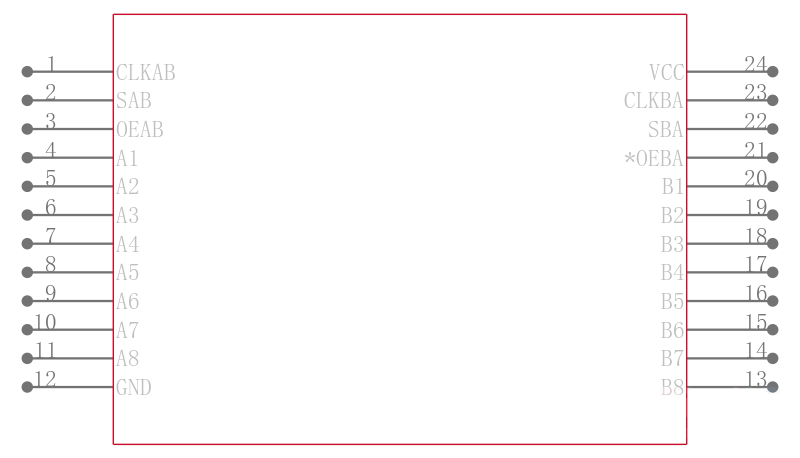

SN74LVC652ADWE4引脚图
SN74LVC652ADWE4封装图

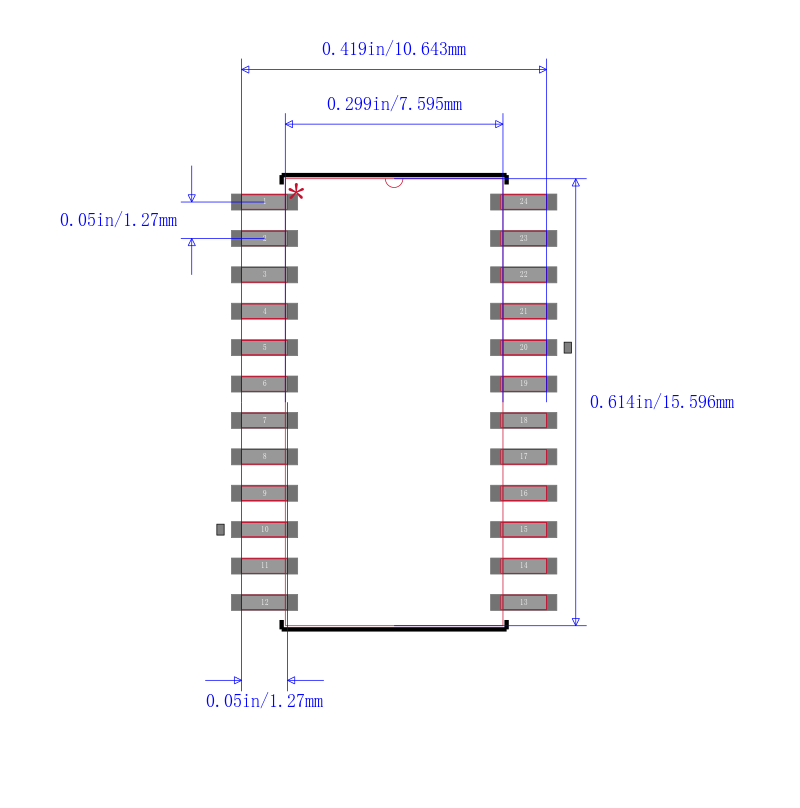

SN74LVC652ADWE4封装焊盘图
在线购买SN74LVC652ADWE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74LVC652ADWE4 | TI 德州仪器 | 具有三态输出的八路总线收发器和寄存器 24-SOIC -40 to 85 | 搜索库存 |
替代型号SN74LVC652ADWE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74LVC652ADWE4 品牌： TI 德州仪器 封装： 24-SOIC 8Bit 2V to 3.6V 24Pin | 当前型号 | 具有三态输出的八路总线收发器和寄存器 24-SOIC -40 to 85 | 当前型号 |
| 型号： SN74LVC652ADW 品牌： 德州仪器 封装： SOIC-24 8Bit 2V to 3.6V 24Pin | 完全替代 | 八路总线收发器和寄存器具有三态输出 OCTAL BUS TRANSCEIVERS AND REGISTERS WITH 3-STATE OUTPUTS | SN74LVC652ADWE4和SN74LVC652ADW的区别 |
| 型号： SN74LVC646ADW 品牌： 德州仪器 封装： SOIC-24 8Bit 2V to 3.6V 24Pin | 完全替代 | 八路总线收发器和寄存器具有三态输出 OCTAL BUS TRANSCEIVERS AND REGISTERS WITH 3-STATE OUTPUTS | SN74LVC652ADWE4和SN74LVC646ADW的区别 |
| 型号： SN74LVC646APW 品牌： 德州仪器 封装： TSSOP-24 8Bit 2V to 3.6V 24Pin | 完全替代 | 八路总线收发器和寄存器具有三态输出 OCTAL BUS TRANSCEIVERS AND REGISTERS WITH 3-STATE OUTPUTS | SN74LVC652ADWE4和SN74LVC646APW的区别 |
