SN74LVC646ADWG4

SN74LVC646ADWG4

TI(德州仪器) 电子元器件分类

总线收发器 Octal Bus Transceivr And Register

收发器，非反相 1 元件 8 位每元件 三态 Output 24-SOIC


得捷:
IC TXRX NON-INVERT 3.6V 24SOIC


贸泽:
总线收发器 Octal Bus Transceivr And Register


艾睿:
Bus XCVR Single 8-CH 3-ST 24-Pin SOIC Tube


安富利:
Bus XCVR Single 8-CH 3-ST 24-Pin SOIC Tube


Chip1Stop:
Bus XCVR Single 8-CH 3-ST 24-Pin SOIC Tube


Verical:
Bus XCVR Single 8-CH 3-ST 24-Pin SOIC Tube


Win Source:
IC TXRX NON-INVERT 3.6V 24SOIC / Transceiver, Non-Inverting 1 Element 8 Bit per Element 3-State Output 24-SOIC


SN74LVC646ADWG4中文资料参数规格
技术参数

电源电压DC 2.00V ~ 3.60V

输出接口数 8

电路数 1

通道数 8

位数 8

电压波节 3.30 V, 2.70 V, 2.50 V, 1.80 V

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 1.65V ~ 3.6V

封装参数

安装方式 Surface Mount

引脚数 24

封装 SOIC-24

外形尺寸

长度 15.4 mm

宽度 7.52 mm

高度 2.35 mm

封装 SOIC-24

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

SN74LVC646ADWG4引脚图与封装图

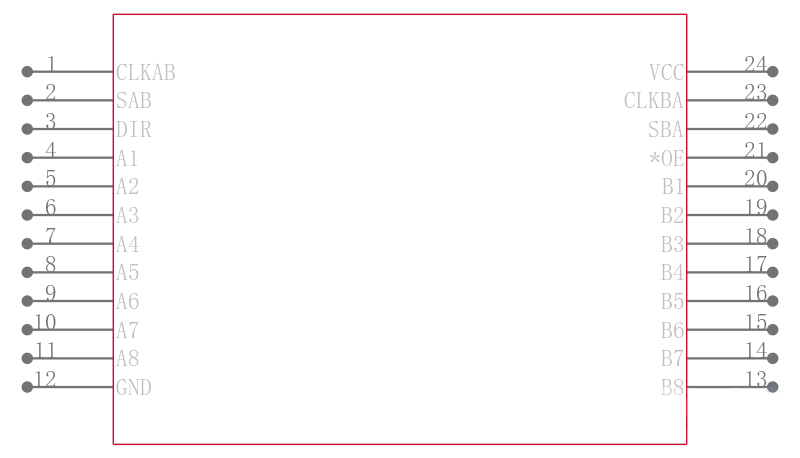

SN74LVC646ADWG4引脚图

SN74LVC646ADWG4引脚图

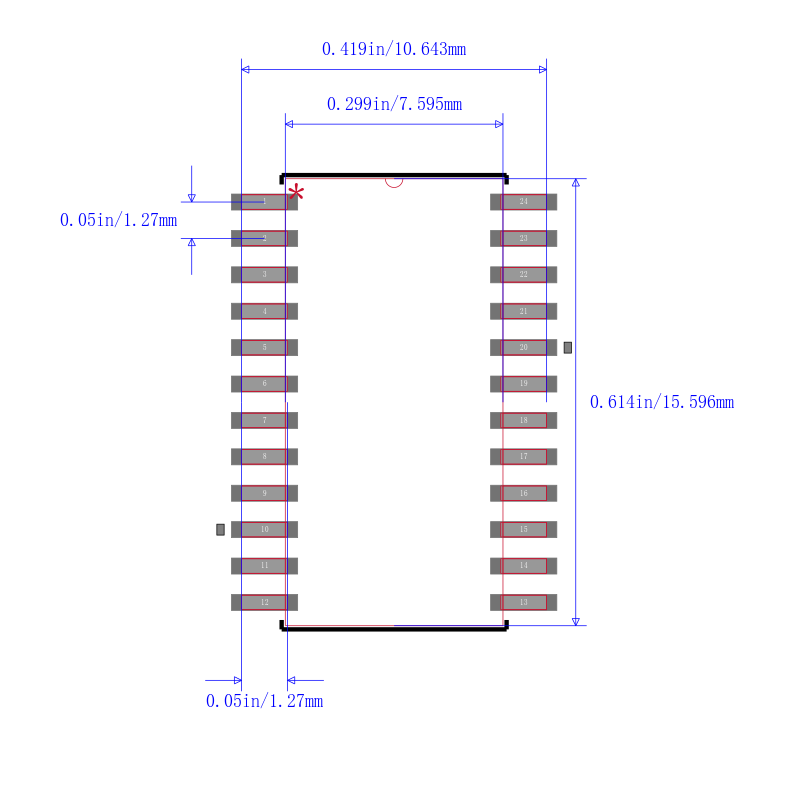

SN74LVC646ADWG4封装图

SN74LVC646ADWG4封装图

SN74LVC646ADWG4封装焊盘图

SN74LVC646ADWG4封装焊盘图

在线购买SN74LVC646ADWG4
型号 制造商 描述 购买
SN74LVC646ADWG4 TI 德州仪器 总线收发器 Octal Bus Transceivr And Register 搜索库存
替代型号SN74LVC646ADWG4
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： SN74LVC646ADWG4

品牌： TI 德州仪器

封装： 24-SOIC 8Bit 2V to 3.6V 24Pin

当前型号

总线收发器 Octal Bus Transceivr And Register

当前型号

型号： SN74LVC646APW

品牌： 德州仪器

封装： TSSOP-24 8Bit 2V to 3.6V 24Pin

完全替代

八路总线收发器和寄存器具有三态输出 OCTAL BUS TRANSCEIVERS AND REGISTERS WITH 3-STATE OUTPUTS

SN74LVC646ADWG4和SN74LVC646APW的区别

型号： SN74LVC652ADWR

品牌： 德州仪器

封装： SOIC-24 8Bit 2V to 3.6V 24Pin

完全替代

具有三态输出的八路总线收发器和寄存器 24-SOIC -40 to 85

SN74LVC646ADWG4和SN74LVC652ADWR的区别

型号： SN74LVC652ADW

品牌： 德州仪器

封装： SOIC-24 8Bit 2V to 3.6V 24Pin

类似代替

八路总线收发器和寄存器具有三态输出 OCTAL BUS TRANSCEIVERS AND REGISTERS WITH 3-STATE OUTPUTS

SN74LVC646ADWG4和SN74LVC652ADW的区别
