SN74LVC646ADBR

SN74LVC646ADBR

TI(德州仪器) 电子元器件分类

具有三态输出的八路总线收发器和寄存器 24-SSOP -40 to 85

收发器，非反相 1 元件 8 位每元件 三态 Output 24-SSOP


立创商城:
SN74LVC646ADBR


德州仪器TI:
Octal Bus Transceiver And Register With 3-State Outputs


得捷:
IC TXRX NON-INVERT 3.6V 24SSOP


贸泽:
Bus Transceivers Tri-St. Octal Bus


艾睿:
Bus XCVR Single 8-CH 3-ST 24-Pin SSOP T/R


安富利:
Bus XCVR Single 8-CH 3-ST 24-Pin SSOP T/R


Chip1Stop:
Bus XCVR Single 8-CH 3-ST 24-Pin SSOP T/R


Verical:
Bus XCVR Single 8-CH 3-ST 24-Pin SSOP T/R


SN74LVC646ADBR中文资料参数规格
技术参数

电源电压DC 2.00V ~ 3.60V

输出接口数 8

电路数 8

通道数 8

位数 8

电压波节 3.30 V, 2.70 V, 2.50 V, 1.80 V

工作温度Max 85 ℃

工作温度Min 40 ℃

电源电压 1.65V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 1.65 V

封装参数

安装方式 Surface Mount

引脚数 24

封装 SSOP-24

外形尺寸

长度 8.2 mm

宽度 5.3 mm

高度 1.95 mm

封装 SSOP-24

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

SN74LVC646ADBR引脚图与封装图
SN74LVC646ADBR引脚图

SN74LVC646ADBR引脚图

SN74LVC646ADBR封装图

SN74LVC646ADBR封装图

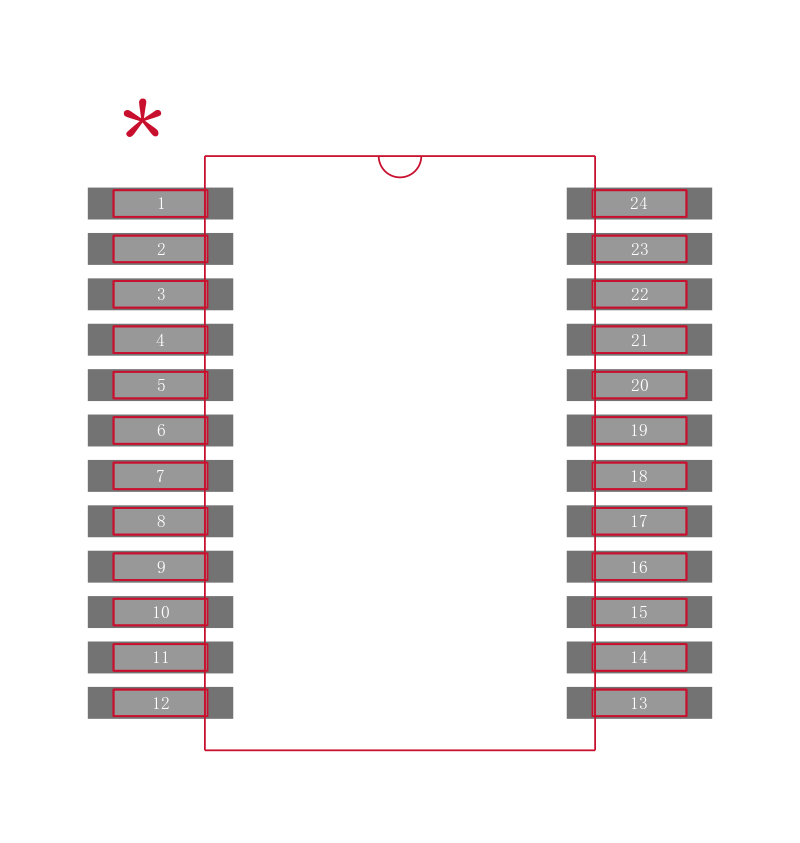

SN74LVC646ADBR封装焊盘图

SN74LVC646ADBR封装焊盘图
