SN74ABT543ADW

SN74ABT543ADW

TI(德州仪器) 电子元器件分类

TEXAS INSTRUMENTS  SN74ABT543ADW  收发器, 3态, 寄存器, 4.5 V至5.5 V, SOIC-24

74ABT 系列，Texas Instruments

高级 BiCMOS 逻辑

工作电压：4.5 至 5.5

兼容性：输入 LVTTL/TTL、输出 TTL


得捷:
IC TXRX NON-INVERT 5.5V 24SOIC


立创商城:
SN74ABT543ADW


德州仪器TI:
Octal Registered Transceivers With 3-State Outputs


欧时:
Texas Instruments SN74ABT543ADW 8位 非反相 锁存收发器, 24引脚 SOIC封装


e络盟:
收发器, 4.5V至5.5V, SOIC-24


艾睿:
Bus XCVR Single 8-CH 3-ST 24-Pin SOIC Tube


安富利:
Bus XCVR Single 8-CH 3-ST 24-Pin SOIC Tube


Chip1Stop:
Bus XCVR Single 8-CH 3-ST 24-Pin SOIC Tube


Verical:
Bus XCVR Single 8-CH 3-ST 24-Pin SOIC Tube


Newark:
# TEXAS INSTRUMENTS  SN74ABT543ADW  Transceiver, 4.5 V to 5.5 V, SOIC-24


力源芯城:
八位三态输出收发器


SN74ABT543ADW中文资料参数规格
技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 8

电路数 8

通道数 8

针脚数 24

位数 8

传送延迟时间 6.20 ns

电压波节 5.00 V

静态电流 24.0 mA

输出电流驱动 -500 µA

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 24

封装 SOIC-24

外形尺寸

长度 15.4 mm

宽度 7.52 mm

高度 2.35 mm

封装 SOIC-24

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

SN74ABT543ADW引脚图与封装图
SN74ABT543ADW引脚图

SN74ABT543ADW引脚图

SN74ABT543ADW封装图

SN74ABT543ADW封装图

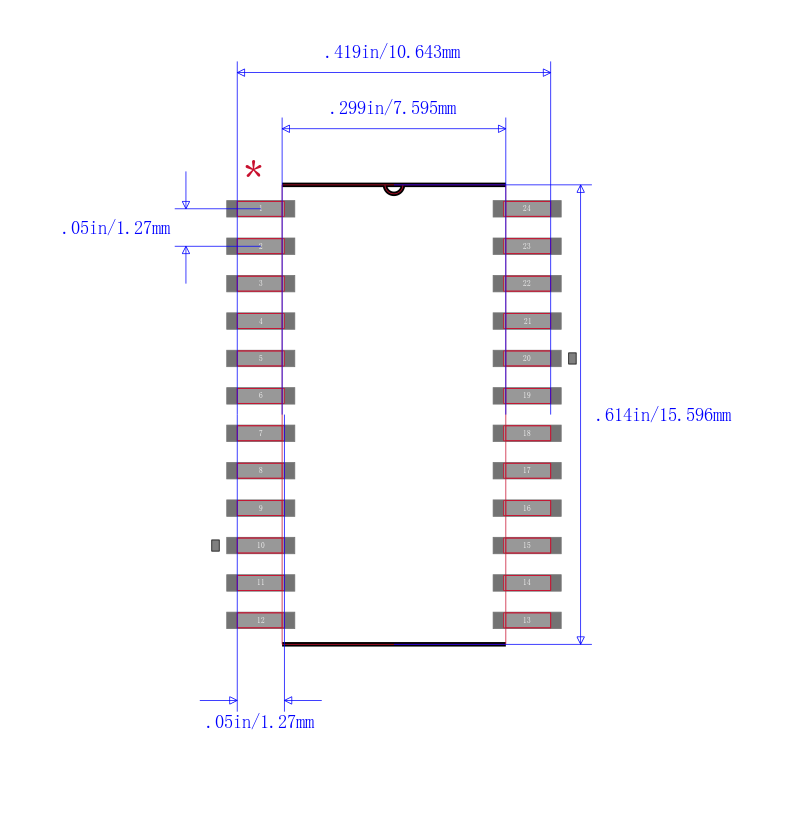

SN74ABT543ADW封装焊盘图

SN74ABT543ADW封装焊盘图

在线购买SN74ABT543ADW
型号 制造商 描述 购买
SN74ABT543ADW TI 德州仪器 TEXAS INSTRUMENTS  SN74ABT543ADW  收发器, 3态, 寄存器, 4.5 V至5.5 V, SOIC-24 搜索库存
替代型号SN74ABT543ADW
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： SN74ABT543ADW

品牌： TI 德州仪器

封装： SOIC 8Bit 4.5V to 5.5V 24Pin

当前型号

TEXAS INSTRUMENTS  SN74ABT543ADW  收发器, 3态, 寄存器, 4.5 V至5.5 V, SOIC-24

当前型号

型号： SN74ABT543ADWR

品牌： 德州仪器

封装： 24SOIC 8Bit 4.5V to 5.5V 24Pin

完全替代

八路挂号收发器3态输出 OCTAL REGISTERED TRANSCEIVERS WITH 3-STATE OUTPUTS

SN74ABT543ADW和SN74ABT543ADWR的区别

型号： SN74ABT543ANT

品牌： 德州仪器

封装： DIP 8Bit 4.5V to 5.5V 24Pin

完全替代

TEXAS INSTRUMENTS  SN74ABT543ANT  逻辑芯片, 寄存收发器, 24DIP

SN74ABT543ADW和SN74ABT543ANT的区别

型号： SN74ABT543ADWE4

品牌： 德州仪器

封装： SOIC-24 4.5V to 5.5V 24Pin

完全替代

八路挂号收发器3态输出 OCTAL REGISTERED TRANSCEIVERS WITH 3-STATE OUTPUTS

SN74ABT543ADW和SN74ABT543ADWE4的区别
