SN75477DE4

SN75477DE4

TI(德州仪器) 主动器件

缓冲器和线路驱动器 Dual Peripheral Drivers

外设驱动器 2 元件 1 位每元件 - Output 8-SOIC


得捷:
IC PERIPHERAL DRIVER 5.5V 8SOIC


立创商城:
SN75477DE4


贸泽:
缓冲器和线路驱动器 Dual Peripheral Drivers


艾睿:
Pref DRVR Dual 4.5V to 5.5V 725mW 8-Pin SOIC Tube


安富利:
Pref DRVR Dual 4.5V to 5.5V 725mW 8-Pin SOIC Tube


Verical:
Pref DRVR Dual 4.5V to 5.5V 725mW 8-Pin SOIC Tube


Newark:
# TEXAS INSTRUMENTS  SN75477DE4  PERIPHERAL DRIVER, 2 CHANNEL, 300mA, SOIC8


德州仪器TI:
100-V dual peripheral driver with NAND logic inputs


Win Source:
IC PERIPHERAL DRIVER 5.5V 8SOIC / Peripheral Driver 2 Element 1 Bit per Element Output 8-SOIC


SN75477DE4中文资料参数规格
技术参数

电源电压DC 4.50V min

上升/下降时间 50ns, 90ns

输出接口数 2

输出电压 100 V

输出电流 300 mA

供电电流 75 mA

耗散功率 725 mW

驱动器/包 2

输入电压Max 5.5 V

工作温度Max 70 ℃

工作温度Min 0 ℃

耗散功率Max 725 mW

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

输入电压 5.5 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

封装 SOIC-8

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

SN75477DE4引脚图与封装图

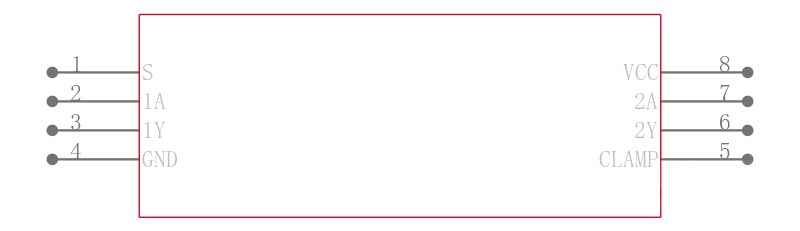

SN75477DE4引脚图

SN75477DE4引脚图

SN75477DE4封装图

SN75477DE4封装图

SN75477DE4封装焊盘图

SN75477DE4封装焊盘图

在线购买SN75477DE4
型号 制造商 描述 购买
SN75477DE4 TI 德州仪器 缓冲器和线路驱动器 Dual Peripheral Drivers 搜索库存
替代型号SN75477DE4
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： SN75477DE4

品牌： TI 德州仪器

封装： SOIC 4.5V 300mA 8Pin

当前型号

缓冲器和线路驱动器 Dual Peripheral Drivers

当前型号

型号： SN75477D

品牌： 德州仪器

封装： SOIC 4.5V 500mA 8Pin

完全替代

TEXAS INSTRUMENTS  SN75477D  芯片, 周边驱动器, 2通道, 300mA, SOIC8

SN75477DE4和SN75477D的区别

型号： SN75477DR

品牌： 德州仪器

封装： SOIC 4.5V 300mA 8Pin

完全替代

DUAL外设驱动程序 DUAL PERIPHERAL DRIVERS

SN75477DE4和SN75477DR的区别
