SN75453BD

SN75453BD

TI(德州仪器) 主动器件

TEXAS INSTRUMENTS  SN75453BD  芯片, 周边驱动器, 2通道, 0.3A, 8SOIC

外围驱动器,Texas Instruments


得捷:
IC PERIPHERAL DRIVER 5.25V 8SOIC


欧时:
Texas Instruments SN75453BD 双 设备驱动器, 8引脚 SOIC封装


立创商城:
SN75453BD


德州仪器TI:
30-V Dual output driver with OR logic inputs


e络盟:
外设驱动器, 高电流&速度, 2输出, 5 V电源, 30 V/300 mA输出, SOIC-8


艾睿:
Pref DRVR Dual 4.75V to 5.25V 725mW 8-Pin SOIC Tube


安富利:
Pref DRVR Dual 4.75V to 5.25V 725mW 8-Pin SOIC Tube


Chip1Stop:
Pref DRVR Dual 4.75V to 5.25V 725mW 8-Pin SOIC Tube


TME:
Driver; peripheral controller; 0.4A; 30V; Channels:2; SO8


Verical:
Pref DRVR Dual 4.75V to 5.25V 725mW 8-Pin SOIC Tube


Newark:
# TEXAS INSTRUMENTS  SN75453BD  PERIPHERAL DRIVER, 2 CHANNEL, 300mA, SOIC8


Win Source:
IC PERIPHERAL DRVR DUAL HS 8SOIC


SN75453BD中文资料参数规格
技术参数

电源电压DC 4.75V min

上升/下降时间 5ns, 7ns

输出接口数 2

输出电压 30 V

输出电流 300 mA

供电电流 68 mA

通道数 2

耗散功率 0.725 W

驱动器/包 2

输入电压Max 5.5 V

工作温度Max 70 ℃

工作温度Min 0 ℃

耗散功率Max 725 mW

电源电压 4.75V ~ 5.25V

电源电压Max 5.25 V

电源电压Min 4.75 V

输入电压 5.5 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 4.9 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-8

物理参数

工作温度 0℃ ~ 70℃ TA

其他

产品生命周期 Active

包装方式 Tube

制造应用 发光二极管照明, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

SN75453BD引脚图与封装图
SN75453BD引脚图

SN75453BD引脚图

SN75453BD封装图

SN75453BD封装图

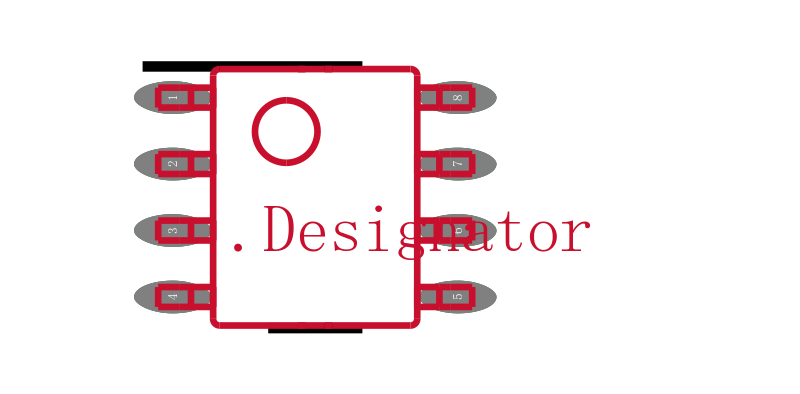

SN75453BD封装焊盘图

SN75453BD封装焊盘图

在线购买SN75453BD
型号 制造商 描述 购买
SN75453BD TI 德州仪器 TEXAS INSTRUMENTS  SN75453BD  芯片, 周边驱动器, 2通道, 0.3A, 8SOIC 搜索库存
替代型号SN75453BD
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: SN75453BD

品牌: TI 德州仪器

封装: SOIC 4.75V 300mA 8Pin

当前型号

TEXAS INSTRUMENTS  SN75453BD  芯片, 周边驱动器, 2通道, 0.3A, 8SOIC

当前型号

型号: SN75453BDR

品牌: 德州仪器

封装: SOIC 4.75V 300mA 8Pin

完全替代

TEXAS INSTRUMENTS  SN75453BDR  芯片, 周边驱动器, 双路, 5.25V, 0.3A, SOIC-8

SN75453BD和SN75453BDR的区别

型号: SN75453BDRG4

品牌: 德州仪器

封装: SOIC 4.75V 300mA 8Pin

类似代替

DUAL外设驱动程序 DUAL PERIPHERAL DRIVERS

SN75453BD和SN75453BDRG4的区别

型号: SN75453BDG4

品牌: 德州仪器

封装: SOIC 4.75V 300mA 8Pin

类似代替

DUAL外设驱动程序 DUAL PERIPHERAL DRIVERS

SN75453BD和SN75453BDG4的区别
