SN74LVC2G66YZPR

SN74LVC2G66YZPR

TI(德州仪器) 电子元器件分类

IC 模拟开关 SN74LVC2G66YZPR DSBGA marking/标记 5C

开关配置Circuit| 2
.
单刀单掷 2*SPST \---|--- 导通电阻On-State Resistance| 10Ω/Ohm 电源电压Voltage - Supply| 1.65 V ~ 5.5 V Description & Applications| DUAL BILATERAL ANALOG SWITCH This dual bilateral analog switch is designed for 1.65-V to 5.5-V VCC operation. The SN74LVC2G66 can handle both analog and digital signals. The device permits signals with amplitudes of up to 5.5 V peak to be transmitted in either direction. Applications include signal gating, chopping, modulation or demodulation modem, and signal multiplexing for analog-to-digital and digital-to-analog conversion systems • 1.65-V to 5.5-V VCC Operation • Rail-to-Rail Input/Output • Inputs Accept Voltages to 5.5 V • Low On-State Resistance, Typically ≈6 Ω VCC = 4.5 V 描述与应用| 双边双模拟开关 1.65-V到5.5 V的VCC操作。 SN74LVC2G66可以同时处理模拟和数字信号。该设备允许信号振幅 高达5.5 V(峰值)在任一方向发送。 应用包括信号门控,斩波调制或解调(调制解调器),和信号多路复用 模拟 - 数字和数字 - 模拟转换系统 •1.65-V到5.5 V的VCC操作 •轨到轨输入/输出 •接受输入电压为5.5 V •低导通电阻,通常≈6Ω (VCC = 4.5 V)
SN74LVC2G66YZPR中文资料参数规格
技术参数

电源电压DC 5.00 V

输出接口数 2

供电电流 10 µA

电路数 2

通道数 2

位数 2

传送延迟时间 600 ps

极性 Non-Inverting

输入数 2

工作温度Max 85 ℃

工作温度Min -40 ℃

3dB带宽 300 MHz

封装参数

安装方式 Surface Mount

引脚数 8

封装 DSBGA-8

外形尺寸

封装 DSBGA-8

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

SN74LVC2G66YZPR引脚图与封装图

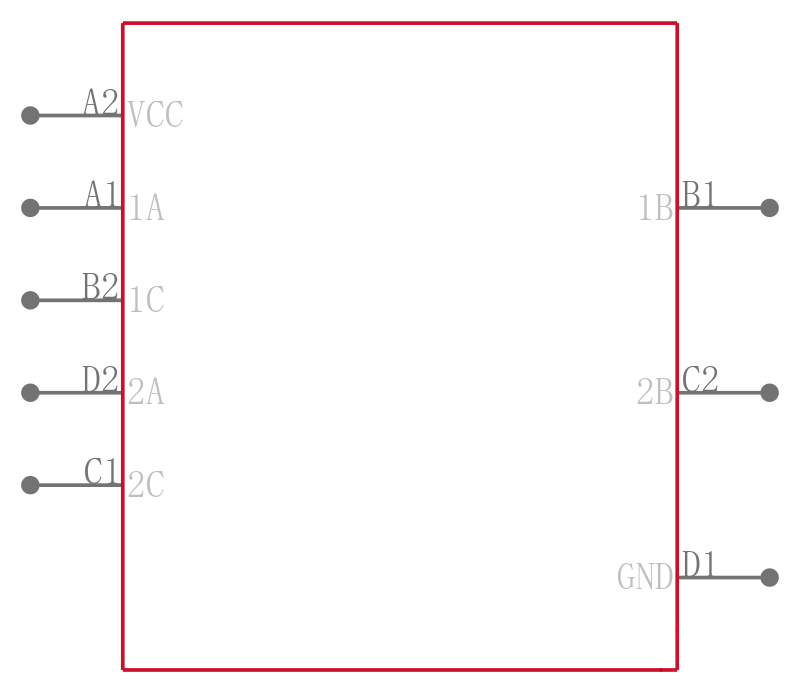

SN74LVC2G66YZPR引脚图

SN74LVC2G66YZPR引脚图

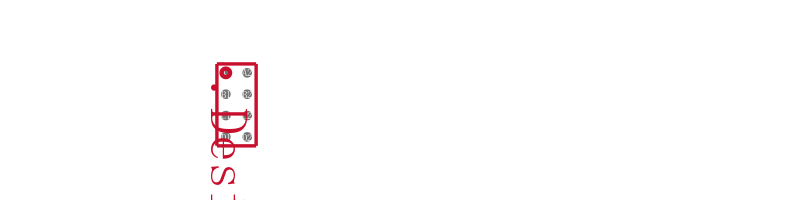

SN74LVC2G66YZPR封装图

SN74LVC2G66YZPR封装图

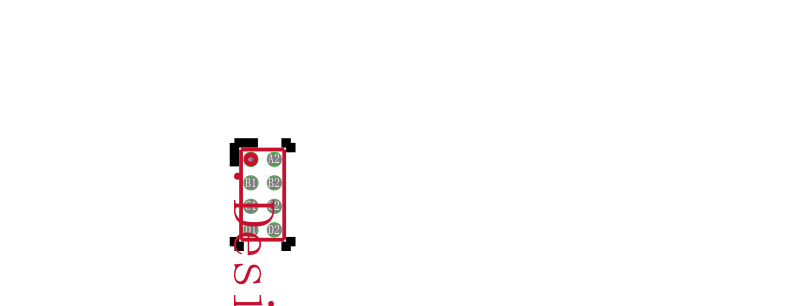

SN74LVC2G66YZPR封装焊盘图

SN74LVC2G66YZPR封装焊盘图
