SN74F521DW

SN74F521DW

TI(德州仪器) 主动器件

74F 系列,Texas Instruments快速双极逻辑 工作电压:4.5 至 5.5 兼容性:输入 TTL、输出 TTL ### 74F 系列

74F 系列,Texas Instruments

快速双极逻辑

工作电压:4.5 至 5.5

兼容性:输入 TTL、输出 TTL


得捷:
IC COMPARATOR IDENTITY 8B 20SOIC


立创商城:
SN74F521DW


德州仪器TI:
8-Bit Identity/Magnitude Comparators P=Q with Enable


欧时:
### 74F 系列,Texas Instruments快速双极逻辑 工作电压:4.5 至 5.5 兼容性:输入 TTL、输出 TTL ### 74F 系列


贸泽:
Logic Comparators Octal Binary/BCD


艾睿:
Identity Comparator 8-Bit Inverting 20-Pin SOIC Tube


安富利:
Identity Comparator 8-Bit 20-Pin SOIC Tube


Chip1Stop:
Identity Comparator 8-Bit 20-Pin SOIC Tube


Verical:
Identity Comparator 8-Bit Inverting 20-Pin SOIC Tube


Newark:
# TEXAS INSTRUMENTS  SN74F521DW  8 CHANNEL IDENTITY COMPARATOR, SOIC-20


DeviceMart:
IC COMPARATOR IDENTITY 8B 20SOIC


SN74F521DW中文资料参数规格
技术参数

电源电压DC 5.00 V, 5.50 V max

输出电流 20.0 mA

通道数 8

位数 8

电压波节 5.00 V

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOIC-20

外形尺寸

长度 12.8 mm

宽度 7.52 mm

高度 2.35 mm

封装 SOIC-20

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

SN74F521DW引脚图与封装图

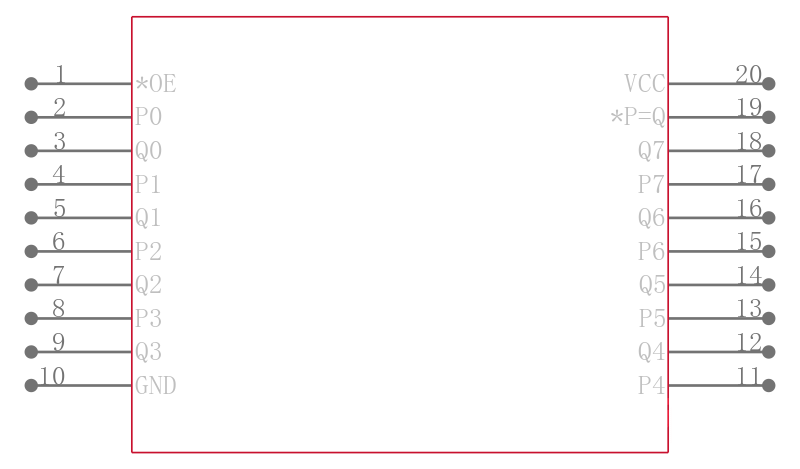

SN74F521DW引脚图

SN74F521DW引脚图

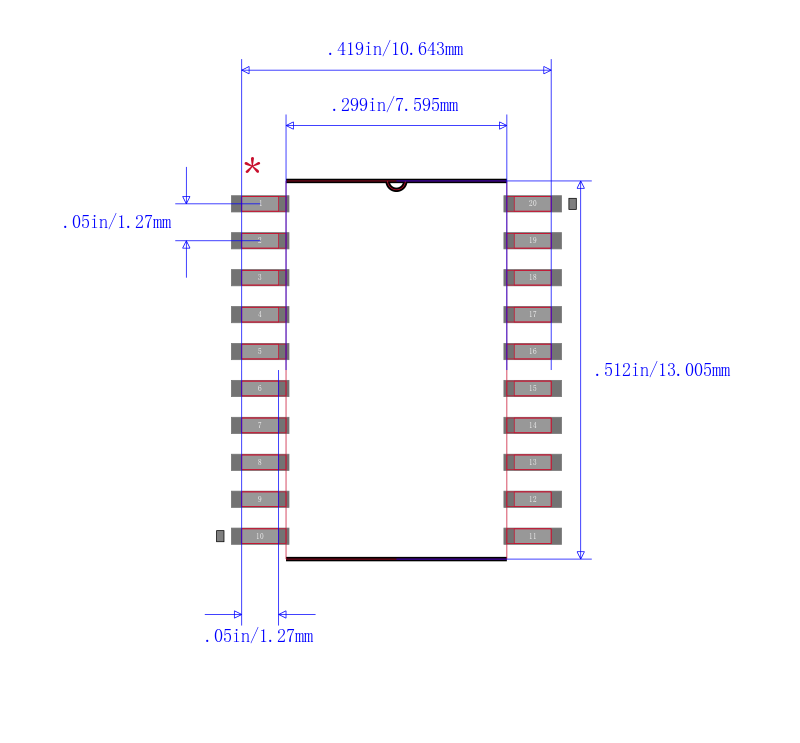

SN74F521DW封装图

SN74F521DW封装图

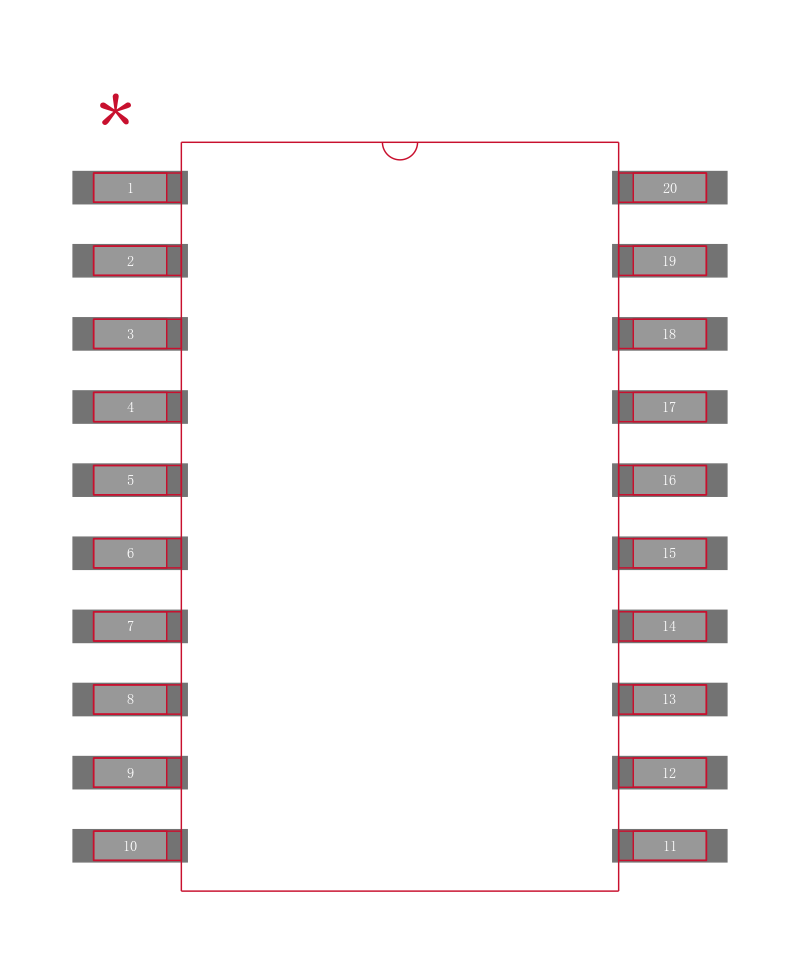

SN74F521DW封装焊盘图

SN74F521DW封装焊盘图

在线购买SN74F521DW
型号 制造商 描述 购买
SN74F521DW TI 德州仪器 74F 系列,Texas Instruments 快速双极逻辑 工作电压:4.5 至 5.5 兼容性:输入 TTL、输出 TTL ### 74F 系列 搜索库存
替代型号SN74F521DW
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: SN74F521DW

品牌: TI 德州仪器

封装: SOIC 5V 20Pin

当前型号

74F 系列,Texas Instruments快速双极逻辑 工作电压:4.5 至 5.5 兼容性:输入 TTL、输出 TTL ### 74F 系列

当前型号

型号: SN74F521DWR

品牌: 德州仪器

封装: SOIC-20 5V 20Pin

完全替代

8位身份比较仪 8-BIT IDENTITY COMPARATORS

SN74F521DW和SN74F521DWR的区别

型号: SN74F521NSR

品牌: 德州仪器

封装: SOP-20 20Pin

完全替代

8位身份比较仪 8-BIT IDENTITY COMPARATORS

SN74F521DW和SN74F521NSR的区别

型号: SN74F521DWG4

品牌: 德州仪器

封装: 20-SOIC 20Pin

完全替代

8位身份比较仪 8-BIT IDENTITY COMPARATORS

SN74F521DW和SN74F521DWG4的区别
