SN74LS148DG4

SN74LS148DG4

TI(德州仪器) 电子元器件分类

10号线到4线和8号线到3线优先编码器 10-LINE TO 4-LINE AND 8-LINE TO 3-LINE PRIORITY ENCODERS

优先顺序编码器 1 x 8:3 16-SOIC


得捷:
IC PRIORITY ENCOD 1 X 8:3 16SOIC


贸泽:
编码器、解码器、复用器和解复用器 8 Ln to 3 Ln Priority Encoder


艾睿:
Encoder 8-to-3 Priority Bipolar 16-Pin SOIC Tube


Chip1Stop:
Encoder 8-to-3 Priority Bipolar 16-Pin SOIC Tube


Verical:
Encoder 8-to-3 Priority Bipolar 16-Pin SOIC Tube


德州仪器TI:
8-line to 3-line priority encoder


Win Source:
IC PRIORITY ENCOD 1 X 8:3 16SOIC / Priority Encoder 1 x 8:3 16-SOIC


SN74LS148DG4中文资料参数规格
技术参数

电源电压DC 4.75V ~ 5.25V

输出接口数 3

位数 8

电压波节 5.00 V

耗散功率 60 mW

带宽 35.0 MHz

输出电流驱动 -50.0 µA

输入数 8

工作温度Max 70 ℃

工作温度Min 0 ℃

耗散功率Max 60 mW

电源电压 4.75V ~ 5.25V

电源电压Max 5.25 V

电源电压Min 4.75 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 9.9 mm

宽度 3.91 mm

高度 1.5 mm

封装 SOIC-16

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

SN74LS148DG4引脚图与封装图

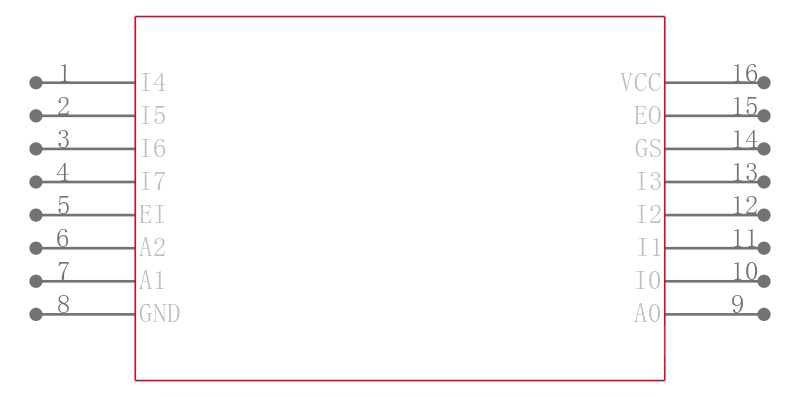

SN74LS148DG4引脚图

SN74LS148DG4引脚图

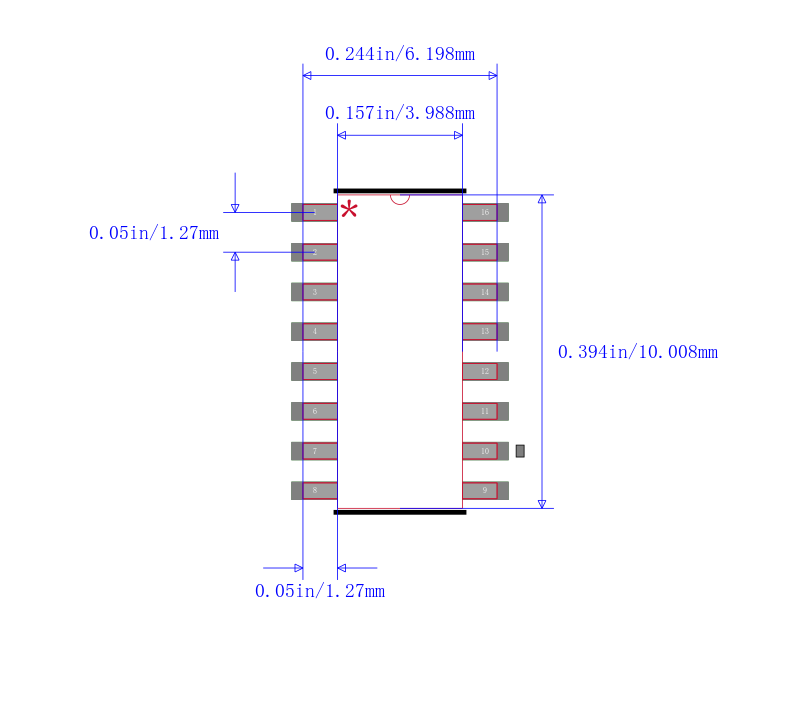

SN74LS148DG4封装图

SN74LS148DG4封装图

SN74LS148DG4封装焊盘图

SN74LS148DG4封装焊盘图

在线购买SN74LS148DG4
型号 制造商 描述 购买
SN74LS148DG4 TI 德州仪器 10号线到4线和8号线到3线优先编码器 10-LINE TO 4-LINE AND 8-LINE TO 3-LINE PRIORITY ENCODERS 搜索库存
替代型号SN74LS148DG4
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: SN74LS148DG4

品牌: TI 德州仪器

封装: SOIC 8Bit 4.75V to 5.25V 16Pin

当前型号

10号线到4线和8号线到3线优先编码器 10-LINE TO 4-LINE AND 8-LINE TO 3-LINE PRIORITY ENCODERS

当前型号

型号: SN74LS148DRG4

品牌: 德州仪器

封装: SOIC 8Bit 4.75V to 5.25V 16Pin

完全替代

10号线到4线和8号线到3线优先编码器 10-LINE TO 4-LINE AND 8-LINE TO 3-LINE PRIORITY ENCODERS

SN74LS148DG4和SN74LS148DRG4的区别

型号: SN74LS148DRE4

品牌: 德州仪器

封装: SOIC 8Bit 4.75V to 5.25V 16Pin

完全替代

10号线到4线和8号线到3线优先编码器 10-LINE TO 4-LINE AND 8-LINE TO 3-LINE PRIORITY ENCODERS

SN74LS148DG4和SN74LS148DRE4的区别

型号: SN74LS148D

品牌: 德州仪器

封装: SOIC 8Bit 4.75V to 5.25V 16Pin

类似代替

TEXAS INSTRUMENTS  SN74LS148D  逻辑芯片, 优先编码器, 8-3线, 16SOIC

SN74LS148DG4和SN74LS148D的区别
