RS2JA-13-F

RS2JA-13-F

数据手册.pdf
Diodes(美台) 分立器件

RS2JA-13-F 二极管, 快速恢复 1.5A 600V 250ns 硅结型, 2针 DO-214AC封装

标准 1.5A 表面贴装型 SMA


得捷:
DIODE GEN PURP 600V 1.5A SMA


立创商城:
RS2JA-13-F


贸泽:
Rectifiers 2.0A 600V


艾睿:
Rectifier Diode Switching 600V 1.5A 250ns 2-Pin SMA T/R


Allied Electronics:
1.5A 600V Fast Recovery Rectifier SMA


安富利:
Diode Switching 600V 1.5A 2-Pin SMA T/R


Chip1Stop:
Diode Switching 600V 1.5A 2-Pin SMA T/R


Win Source:
DIODE GEN PURP 600V 1.5A SMA


RS2JA-13-F中文资料参数规格
技术参数

额定电压DC 600 V

额定电流 1.50 A

电容 30.0 pF

输出电流 ≤1.50 A

正向电压 1.3V @1.5A

极性 Standard

热阻 20℃/W RθJL

反向恢复时间 250 ns

正向电流 1.5 A

正向电压Max 1.3V @1.5A

正向电流Max 1.5 A

工作温度Max 150 ℃

工作温度Min 65 ℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 SMA

外形尺寸

长度 4.6 mm

宽度 2.92 mm

高度 2.1 mm

封装 SMA

物理参数

工作温度 65℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

RS2JA-13-F引脚图与封装图
RS2JA-13-F引脚图

RS2JA-13-F引脚图

RS2JA-13-F封装图

RS2JA-13-F封装图

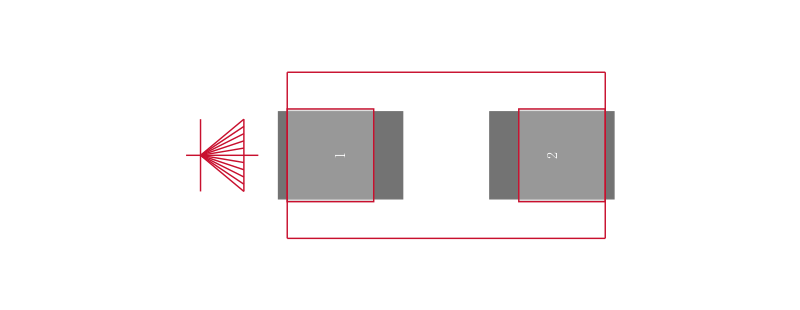

RS2JA-13-F封装焊盘图

RS2JA-13-F封装焊盘图

在线购买RS2JA-13-F
型号 制造商 描述 购买
RS2JA-13-F Diodes 美台 RS2JA-13-F 二极管, 快速恢复 1.5A 600V 250ns 硅结型, 2针 DO-214AC封装 搜索库存
替代型号RS2JA-13-F
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： RS2JA-13-F

品牌： Diodes 美台

封装： SMA 600V 1.5A

当前型号

RS2JA-13-F 二极管, 快速恢复 1.5A 600V 250ns 硅结型, 2针 DO-214AC封装

当前型号

型号： RS2JA-13

品牌： 美台

封装： SMA 600V 1.5A

完全替代

Diode Switching 600V 1.5A 2Pin SMA T/R

RS2JA-13-F和RS2JA-13的区别

型号： RS2JA

品牌： Galaxy Semi-Conductor

封装：

功能相似

Diode Switching 600V 1.5A 2Pin SMA

RS2JA-13-F和RS2JA的区别

型号： BYG24J-E3\TR

品牌： 威世

封装：

功能相似

Diode Switching 600V 1.5A 2Pin SMA T/R

RS2JA-13-F和BYG24J-E3\TR的区别
