REF2920AIDBZT

REF2920AIDBZT

TI(德州仪器) 主动器件

TEXAS INSTRUMENTS  REF2920AIDBZT  电压基准, 精密, 低功率, 系列 - 固定, REF2920系列, 2.048V, SOT-23-3

系列 电压基准 IC ±2% SOT-23-3


得捷:
IC VREF SERIES 2% SOT23-3


立创商城:
REF2920AIDBZT


德州仪器TI:
2.048-V, 100-ppm/°C, 50-µA in 3-pin SOT-23 package series bandgap voltage reference


贸泽:
参考电压 2.048V 100ppm/DegC 50uA SOT23-3 Series


e络盟:
电压基准, 精准, 低功耗, 串联 - 固定, REF2920系列, 2.048V, SOT-23-3


艾睿:
V-Ref Precision 2.048V 25mA 3-Pin SOT-23 T/R


安富利:
V-Ref Precision 2.048V 25mA 3-Pin SOT-23 T/R


Chip1Stop:
Series Voltage Reference 2.048V 100ppm/Degrees C, 50uA in SOT23-3 Series Bandgap Voltage Reference V-Ref Precision 2.048V 25mA 3-Pin SOT-23 T/R


Verical:
V-Ref Precision 2.048V 25mA 3-Pin SOT-23 T/R


Newark:
Voltage Reference, Precision, Low Power, Series - Fixed, REF2920 Series, 2.048V, SOT-23-3


力源芯城:
2V电压基准


Win Source:
Series Voltage Reference IC ±2% 25mA TO-236-3, SC-59, SOT-23-3


DeviceMart:
IC VREF SERIES PREC SOT-23-3


REF2920AIDBZT中文资料参数规格
技术参数

容差 ±2 %

输入电压DC 2.10V ~ 5.50V

输出电压 2.048 V

输出电流 25 mA

供电电流 59 µA

通道数 1

针脚数 3

静态电流 42.0 µA

输入电压Max 7 V

输出电压Max 2.048 V

输出电压Min 2.048 V

输出电流Max 25 mA

工作温度Max 125 ℃

工作温度Min -40 ℃

精度 2 %

输入电压 2.098V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-23-3

外形尺寸

长度 2.92 mm

宽度 1.3 mm

高度 1 mm

封装 SOT-23-3

物理参数

工作温度 -40℃ ~ 125℃

温度系数 ±100 ppm/℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

REF2920AIDBZT引脚图与封装图
REF2920AIDBZT引脚图

REF2920AIDBZT引脚图

REF2920AIDBZT封装图

REF2920AIDBZT封装图

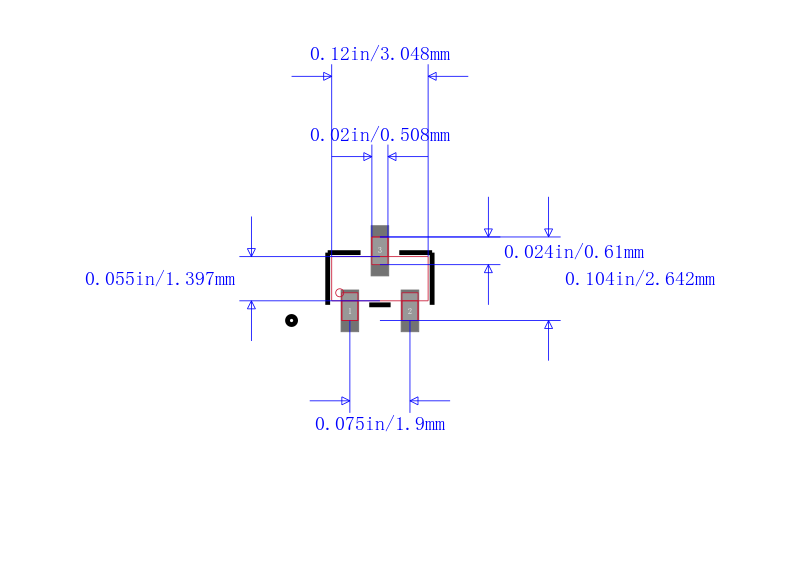

REF2920AIDBZT封装焊盘图

REF2920AIDBZT封装焊盘图

在线购买REF2920AIDBZT
型号 制造商 描述 购买
REF2920AIDBZT TI 德州仪器 TEXAS INSTRUMENTS  REF2920AIDBZT  电压基准, 精密, 低功率, 系列 - 固定, REF2920系列, 2.048V, SOT-23-3 搜索库存
替代型号REF2920AIDBZT
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: REF2920AIDBZT

品牌: TI 德州仪器

封装: SOT-23 2.05V 25mA 3Pin

当前型号

TEXAS INSTRUMENTS  REF2920AIDBZT  电压基准, 精密, 低功率, 系列 - 固定, REF2920系列, 2.048V, SOT-23-3

当前型号

型号: REF2920AIDBZR

品牌: 德州仪器

封装: 3SOT 2.05V 3Pin

完全替代

CMOS电压基准 CMOS VOLTAGE REFERENCE

REF2920AIDBZT和REF2920AIDBZR的区别

型号: REF2920AIDBZTG4

品牌: 德州仪器

封装: TO-236-3 2.05V 3Pin

完全替代

2.048V 100ppm/Degrees C, 50uA in SOT23-3 Series Bandgap Voltage Reference 3-SOT-23 -40℃ to 125℃

REF2920AIDBZT和REF2920AIDBZTG4的区别

型号: REF2920AIDBZRG4

品牌: 德州仪器

封装: TO-236-3 2.05V 3Pin

类似代替

2.048V 100ppm/Degrees C, 50uA in SOT23-3 Series Bandgap Voltage Reference 3-SOT-23 -40℃ to 125℃

REF2920AIDBZT和REF2920AIDBZRG4的区别
