RR50G561MDN1
数据手册.pdfNichicon(尼吉康)
被动器件
RR50G561MDN1中文资料参数规格
技术参数
额定电压DC 4 V
电容 560 µF
等效串联电阻ESR 5 mΩ
容差 ±20 %
纹波电流 6.63 A
纹波电流高频 663mA @120Hz
纹波电流低频 6.63A @100kHz
工作温度Max 105 ℃
工作温度Min -55 ℃
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 3.5 mm
外形尺寸
长度 11.5 mm
高度 11.5 mm
直径 8.00 mm
封装 Radial, CAN
引脚间距 3.5 mm
物理参数
工作温度 -55℃ ~ 105℃
其他
产品生命周期 Active
包装方式 Bulk
寿命（小时） 5000 h
制造应用 -
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
RR50G561MDN1引脚图与封装图

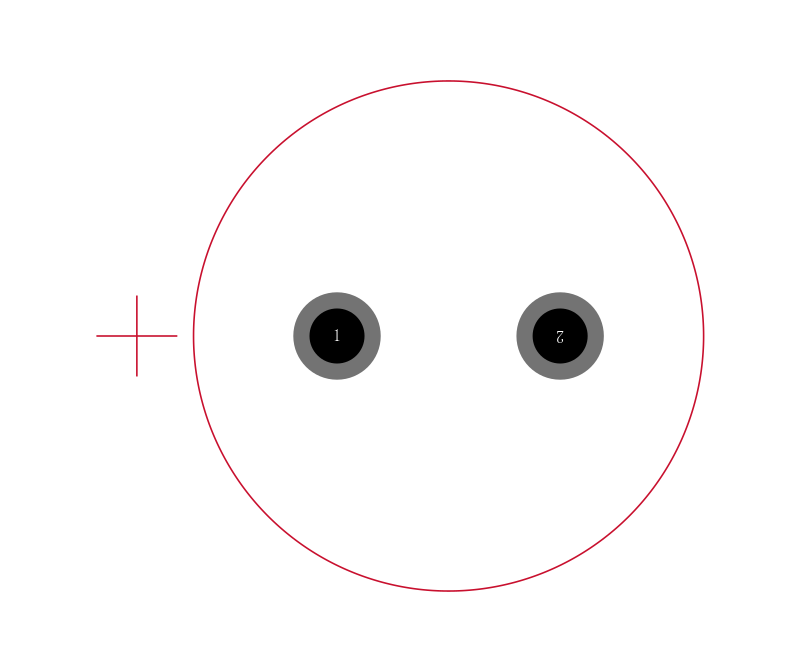

RR50G561MDN1引脚图

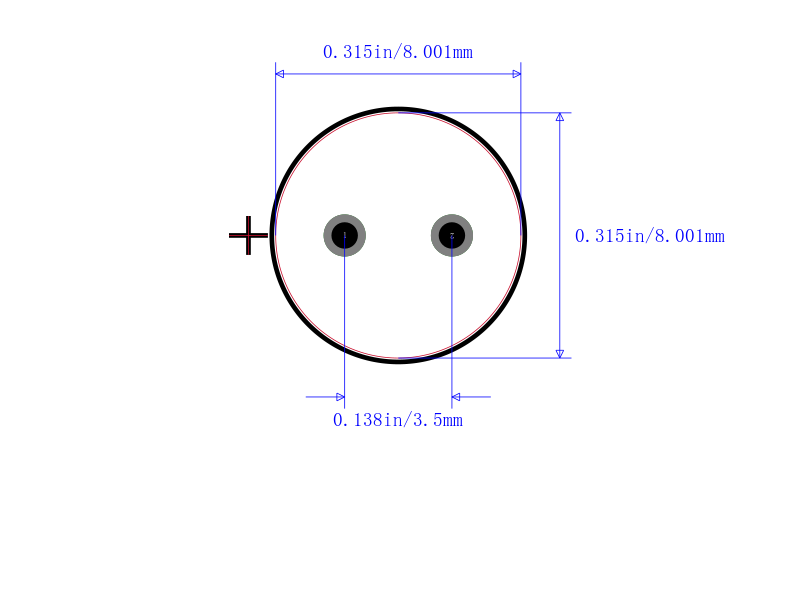

RR50G561MDN1封装图
RR50G561MDN1封装焊盘图
