PT6716C
TI(德州仪器)
主动器件
PT6716C中文资料参数规格
技术参数
输出接口数 1
拓扑结构 Buck
输入电压Max 5.5 V
输入电压Min 4.5 V
输出电流Max 13 A
额定功率Max 33 W
封装参数
安装方式 Surface Mount
封装 SMD-17
外形尺寸
长度 65.5 mm
宽度 25.9 mm
高度 12.7 mm
封装 SMD-17
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Unknown
包装方式 Tray
制造应用 ITE（商业）
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
PT6716C引脚图与封装图

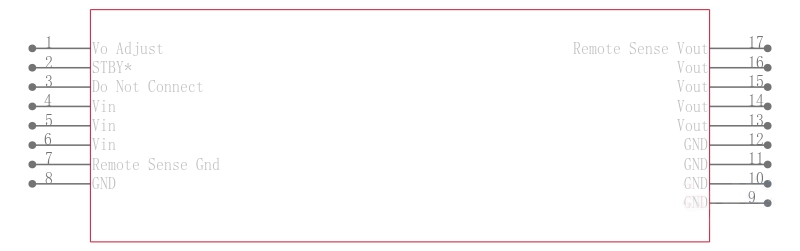

PT6716C引脚图

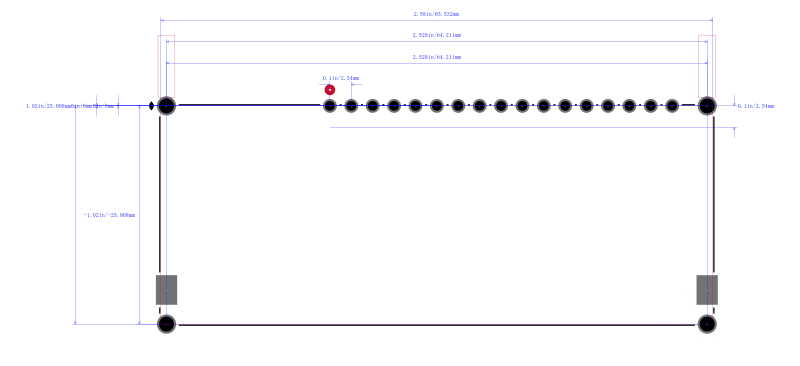

PT6716C封装图

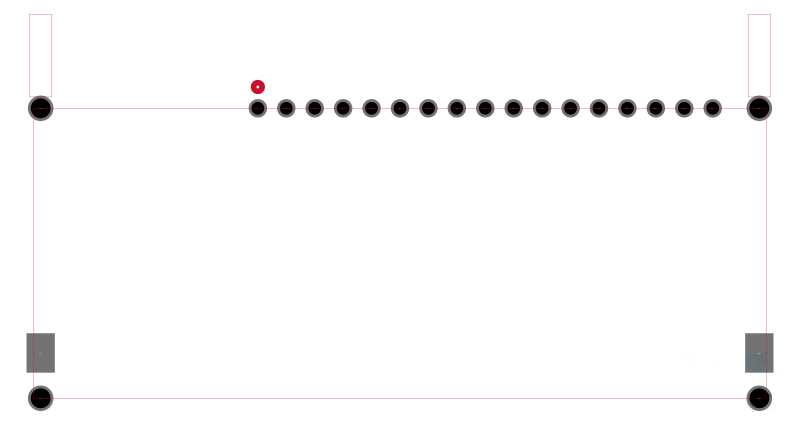

PT6716C封装焊盘图
替代型号PT6716C
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： PT6716C 品牌： TI 德州仪器 封装： 17-SMD | 当前型号 | REG 5V TO 2.5V 12A BIAS SMD | 当前型号 |
| 型号： PT6701C 品牌： 德州仪器 封装： 23-SMD 1.3V 23Pin | 类似代替 | 1.3至3.5V,13A,6Vin开关稳压器 | PT6716C和PT6701C的区别 |
| 型号： PT6717C 品牌： 德州仪器 封装： 17-SMD 1.8V | 类似代替 | 隔离式DC/DC转换器 18VOut 13A 5/3.3V-In Adj ISR CU Case | PT6716C和PT6717C的区别 |
| 型号： PT6718C 品牌： 德州仪器 封装： 17-SMD 1.5V | 类似代替 | Module DC-DC 1Out 1.5V 13A 17Pin SIP SMD Module Tray | PT6716C和PT6718C的区别 |
