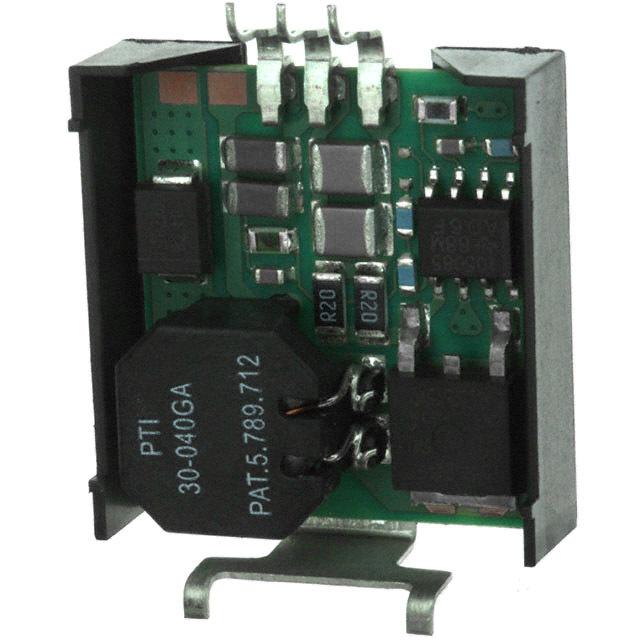

PT78NR115S
TI(德州仪器)
主动器件
PT78NR115S中文资料参数规格
技术参数
电源电压DC 10.0 V
输出接口数 1
输入电压DC 7.00V ~ 15.0V
输出电压 -15.0 V
输出电流 300 mA
调节输出数 1
输出功率 4.5 W
拓扑结构 Buck, Boost
输入电压Max 15 V
输入电压Min 7 V
输出电流Max 300 mA
额定功率Max 4.5 W
封装参数
安装方式 Surface Mount
封装 SMD-3
外形尺寸
长度 23.9 mm
宽度 25.4 mm
高度 8.63 mm
封装 SMD-3
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Obsolete
包装方式 Tray
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
PT78NR115S引脚图与封装图
PT78NR115S引脚图
PT78NR115S封装图
PT78NR115S封装焊盘图
在线购买PT78NR115S
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| PT78NR115S | TI 德州仪器 | 1安培正至负电压集成开关稳压器 1 Amp Plus to Minus Voltage Integrated Switching Regulator | 搜索库存 |
替代型号PT78NR115S
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： PT78NR115S 品牌： TI 德州仪器 封装： SIP-3 -15V 7V to 15V | 当前型号 | 1安培正至负电压集成开关稳压器 1 Amp Plus to Minus Voltage Integrated Switching Regulator | 当前型号 |
| 型号： PT78NR115ST 品牌： 德州仪器 封装： 3-SMD -15V | 类似代替 | 1安培正至负电压集成开关稳压器 1 Amp Plus to Minus Voltage Integrated Switching Regulator | PT78NR115S和PT78NR115ST的区别 |
