PT78ST105ST
TI(德州仪器)
主动器件
PT78ST105ST中文资料参数规格
技术参数
电源电压DC 9.00 V
输出接口数 1
输入电压DC 9.00V ~ 38.0V
输出电压 5.00 V
输出电流 1.50 A
调节输出数 1
拓扑结构 Buck
输入电压Max 38 V
输入电压Min 9 V
输出电流Max 1.5 A
额定功率Max 7.5 W
输入电压 9V ~ 38V
封装参数
安装方式 Surface Mount
封装 SMD-3
外形尺寸
长度 23.9 mm
宽度 22.9 mm
高度 8.63 mm
封装 SMD-3
物理参数
重量 6.50 g
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 ITE（商业）
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
PT78ST105ST引脚图与封装图

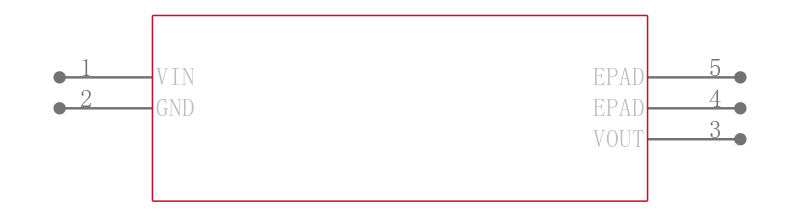

PT78ST105ST引脚图

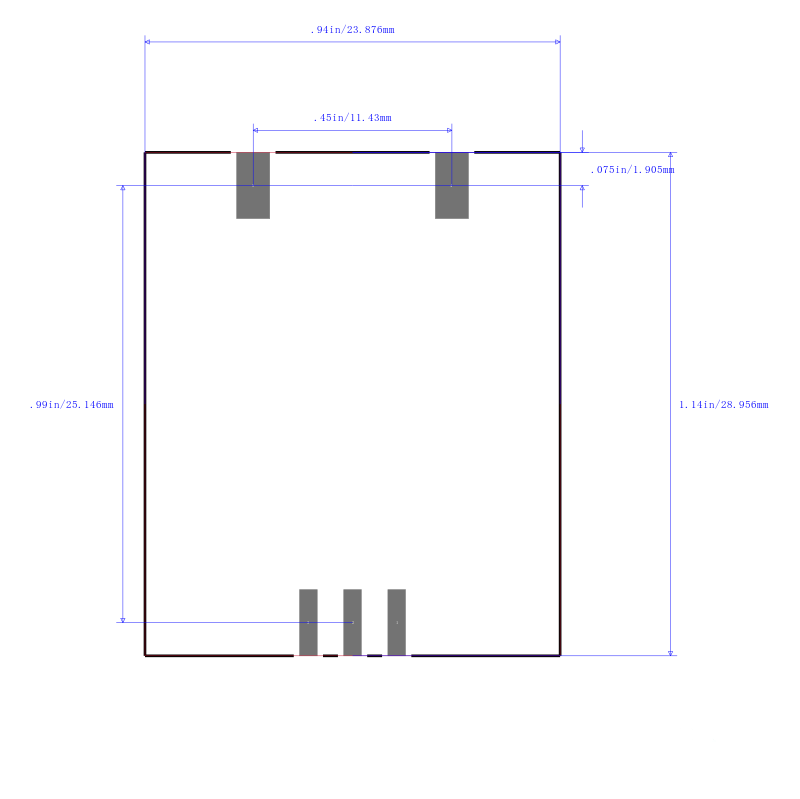

PT78ST105ST封装图

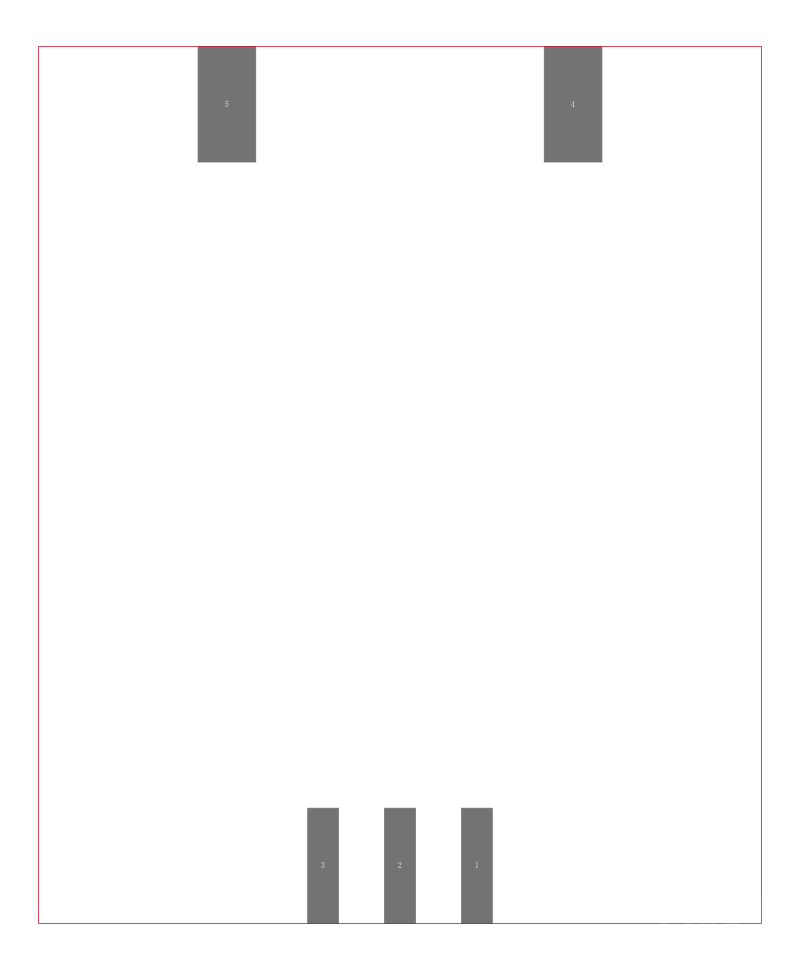

PT78ST105ST封装焊盘图
在线购买PT78ST105ST
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| PT78ST105ST | TI 德州仪器 | 1.5安培正向降压集成开关稳压器 1.5 AMP POSITIVE STEP-DOWN INTEGRATED SWITCHING REGULATOR | 搜索库存 |
替代型号PT78ST105ST
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： PT78ST105ST 品牌： TI 德州仪器 封装： SIP-3 5V 9V to 38V | 当前型号 | 1.5安培正向降压集成开关稳压器 1.5 AMP POSITIVE STEP-DOWN INTEGRATED SWITCHING REGULATOR | 当前型号 |
| 型号： PT78ST105S 品牌： 德州仪器 封装： SIP-3 5V 1.5A 1W 3Pin | 功能相似 | TEXAS INSTRUMENTS PT78ST105S 线性稳压器直流/直流转换器, 固定, 表面安装设备, 1输出, 7.5 W, 5 V, 1.5 A | PT78ST105ST和PT78ST105S的区别 |
