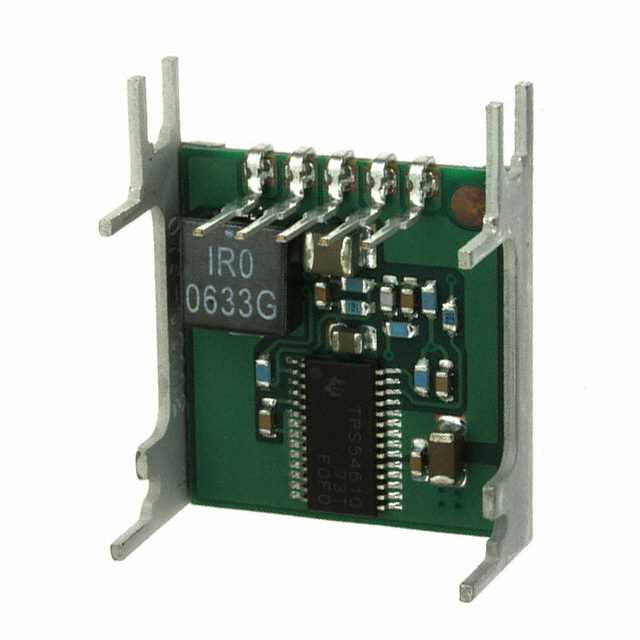

PT5406A
TI(德州仪器)
主动器件
PT5406A中文资料参数规格
技术参数
输出接口数 1
输出电压 1.2 V
输出电流 6 A
拓扑结构 Buck
输入电压Max 5.5 V
输入电压Min 3.1 V
输出电流Max 5.5 A
额定功率Max 6.6 W
工作温度Max 85 ℃
工作温度Min -40 ℃
封装参数
安装方式 Through Hole
引脚数 5
封装 SIP-5
外形尺寸
长度 24.1 mm
宽度 22.9 mm
高度 11.9 mm
封装 SIP-5
物理参数
重量 6.50 g
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Obsolete
包装方式 Tray
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
PT5406A引脚图与封装图
PT5406A引脚图
PT5406A封装图
PT5406A封装焊盘图
替代型号PT5406A
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： PT5406A 品牌： TI 德州仪器 封装： 5-SIP 1.2V | 当前型号 | 实用于车载电子设备供电 | 当前型号 |
| 型号： PT5406N 品牌： 德州仪器 封装： 5-SIP 1.2V | 完全替代 | Module DC-DC 3.3V/5Vin 1Out 1.2V 6A 5Pin SIP Module | PT5406A和PT5406N的区别 |
