P6SMB100CA

P6SMB100CA

数据手册.pdf
Littelfuse(力特) 分立器件

瞬态电压抑制二极管 Transient Voltage Suppression Diodes

137V 夹子 4.5A Ipp TVS - 表面贴装型 DO-214AA(SMBJ)


得捷:
TVS DIODE 85.5VWM 137VC DO214AA


立创商城:
Vrwm:85.5V 600W


贸泽:
ESD Suppressors / TVS Diodes TVS SURF MT DO214AA


艾睿:
Protect vulnerable electronic circuits against overvoltages by equipping your device with this P6SMB100CA TVS diode from Littelfuse. This device&s;s maximum clamping voltage is 137 V and minimum breakdown voltage is 95 V. Its maximum leakage current is 1 μA. Its peak pulse power dissipation is 600 W. Its test current is 1 mA. This TVS diode has an operating temperature range of -55 °C to 150 °C. This component will be shipped in tape and reel packaging to allow for effective mounting and safe delivery.


Chip1Stop:
Diode TVS Single Bi-Dir 85.5V 600W 2-Pin SMB T/R


P6SMB100CA中文资料参数规格
技术参数

击穿电压 95 V

电路数 1

耗散功率 600 W

钳位电压 137 V

测试电流 1 mA

脉冲峰值功率 600 W

最小反向击穿电压 95 V

工作温度Max 150 ℃

工作温度Min -65 ℃

工作结温 -65℃ ~ 150℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AA

外形尺寸

封装 DO-214AA

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

P6SMB100CA引脚图与封装图
P6SMB100CA引脚图

P6SMB100CA引脚图

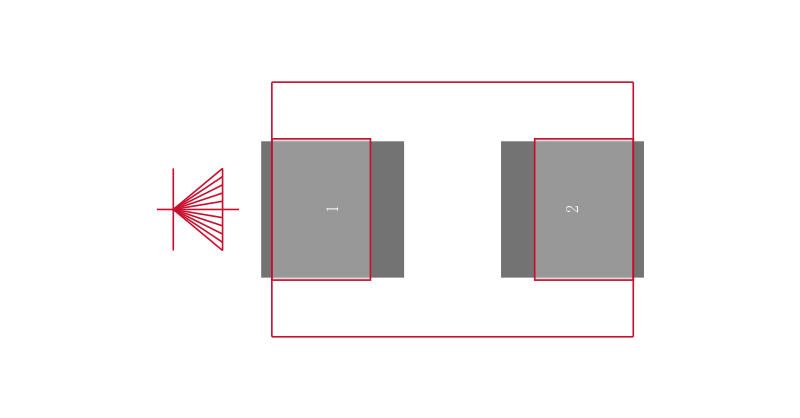

P6SMB100CA封装焊盘图

P6SMB100CA封装焊盘图

在线购买P6SMB100CA
型号 制造商 描述 购买
P6SMB100CA Littelfuse 力特 瞬态电压抑制二极管 Transient Voltage Suppression Diodes 搜索库存
替代型号P6SMB100CA
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: P6SMB100CA

品牌: Littelfuse 力特

封装: SMB

当前型号

瞬态电压抑制二极管 Transient Voltage Suppression Diodes

当前型号

型号: P6SMBJ100CA

品牌: 力特

封装: DO-214 100V 600W

完全替代

硅雪崩二极管 - 600W表面贴装瞬态电压抑制器 Silicon Avalanche Diodes - 600W Surface Mount Transient Voltage Suppressors

P6SMB100CA和P6SMBJ100CA的区别

型号: P6SMB100CA-E3/52

品牌: 威世

封装: DO-214AA

类似代替

ESD 抑制器/TVS 二极管 600W 100V Bidirect

P6SMB100CA和P6SMB100CA-E3/52的区别

型号: P6SMB10CA

品牌: 力特

封装: SMB

功能相似

瞬态电压抑制二极管 Transient Voltage Suppression Diodes

P6SMB100CA和P6SMB10CA的区别
