电源电压DC 12.0 V
输出接口数 1
输入电压DC 10.8V ~ 13.2V
输出电压 1.2V ~ 5.5V
输出电流 6 A
调节输出数 1
拓扑结构 Buck
输入电压Max 13.2 V
输入电压Min 10.8 V
输出电流Max 6 A
工作温度Max 85 ℃
工作温度Min -40 ℃
输入电压 10.8V ~ 13.2V
安装方式 Surface Mount
引脚数 5
封装 SMD-5
高度 8.25 mm
封装 SMD-5
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 ITE（商业）
RoHS标准 Non-Compliant
含铅标准 Contains Lead

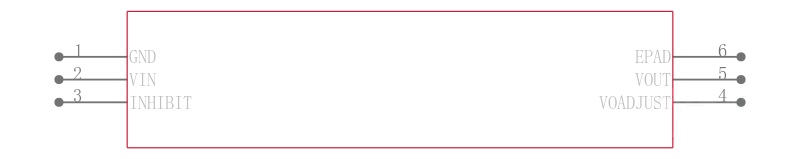

PTH12000WAST引脚图
PTH12000WAST封装图
PTH12000WAST封装焊盘图
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| PTH12000WAST | TI 德州仪器 | 6 -A ， 12 - V输入非隔离宽输出调节电源模块 6-A, 12-V Input Non-Isolated Wide-Output Adjust Power Module | 搜索库存 |
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： PTH12000WAST 品牌： TI 德州仪器 封装： 5-DIP 5.5V 6A | 当前型号 | 6 -A ， 12 - V输入非隔离宽输出调节电源模块 6-A, 12-V Input Non-Isolated Wide-Output Adjust Power Module | 当前型号 |
| 型号： PTH12000WAS 品牌： 德州仪器 封装： 5-SMD 5.5V 6A | 完全替代 | TEXAS INSTRUMENTS PTH12000WAS. 直流/直流转换器, 非隔离POL, 1路输出, 33W, 6A | PTH12000WAST和PTH12000WAS的区别 |
| 型号： PTH12000WAZ 品牌： 德州仪器 封装： 5DIPMODULE 5.5V 10.8V to 13.2V 5Pin | 完全替代 | TEXAS INSTRUMENTS PTH12000WAZ 非隔离负载点直流/直流转换器, 可调, 表面安装DIP, 33 W, 1.2 V, 5.5 V, 6 A | PTH12000WAST和PTH12000WAZ的区别 |
