PTH03050YAH

PTH03050YAH

TI(德州仪器) 主动器件

非隔离式DC/DC转换器 6A 3.3V-In Bus Term Pwr Mdl for DDR/QDR

非隔离 PoL 模块 直流转换器 1 输出 0.55 ~ 1.8V - - 6A 2.95V - 3.65V 输入


得捷:
DC DC CONVERTER 0.55-1.8V


立创商城:
PTH03050YAH


德州仪器TI:
6 A 3.3-V Input Bus Termination Power Module for DDR/QDR Memory


贸泽:
非隔离式DC/DC转换器 6A 3.3V-In Bus Term Pwr Mdl for DDR/QDR


艾睿:
Module DC-DC 3.3VIN 1-OUT 0.55V to 1.8V 6A 6-Pin DIP Module Tray


安富利:
Module DC-DC 1-OUT 0.55V to 1.8V 6A 6-Pin DIP Module Tray


Chip1Stop:
Module DC-DC 3.3VIN 1-OUT 0.55V to 1.8V 6A 6-Pin DIP Module Tray


Verical:
Module DC-DC 3.3VIN 1-OUT 0.55V to 1.8V 6A 6-Pin DIP Module Tray


Win Source:
MODULE PIP .55-1.8V 6A HORZ T/H


PTH03050YAH中文资料参数规格
技术参数

电源电压DC 3.30 V

输出接口数 1

输入电压DC 2.95V ~ 3.65V

输出电压 0.55V ~ 1.8V

输出电流 6 A

易燃性等级 UL 94 V-0

静态电流 10.0 mA

调节输出数 1

开关频率 550kHz ~ 650kHz

拓扑结构 Buck

输入电压Max 3.65 V

输入电压Min 2.95 V

输出电流Max 6 A

额定功率Max 10.8 W

工作温度Max 85 ℃

工作温度Min -40 ℃

输入电压 2.95V ~ 3.65V

封装参数

安装方式 Through Hole

引脚数 6

封装 DIP-6

外形尺寸

长度 22.1 mm

宽度 12.6 mm

高度 8.25 mm

封装 DIP-6

物理参数

重量 2.90 g

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tray

制造应用 ITE(商业)

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

PTH03050YAH引脚图与封装图

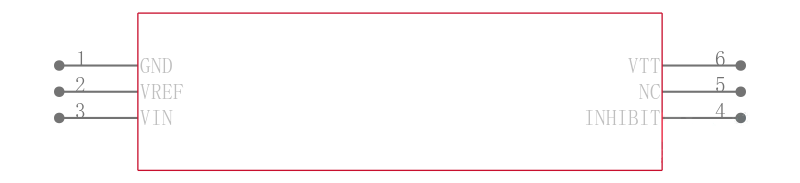

PTH03050YAH引脚图

PTH03050YAH引脚图

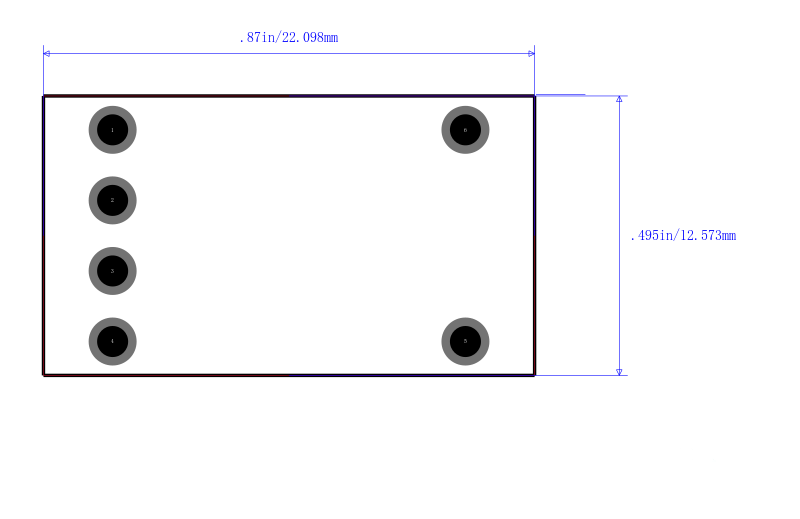

PTH03050YAH封装图

PTH03050YAH封装图

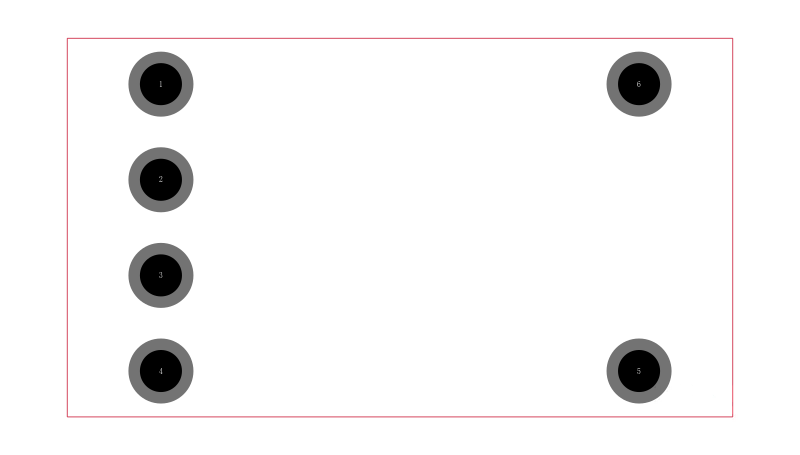

PTH03050YAH封装焊盘图

PTH03050YAH封装焊盘图

在线购买PTH03050YAH
型号 制造商 描述 购买
PTH03050YAH TI 德州仪器 非隔离式DC/DC转换器 6A 3.3V-In Bus Term Pwr Mdl for DDR/QDR 搜索库存
替代型号PTH03050YAH
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: PTH03050YAH

品牌: TI 德州仪器

封装: DIP 1.8V 2.95V to 3.65V

当前型号

非隔离式DC/DC转换器 6A 3.3V-In Bus Term Pwr Mdl for DDR/QDR

当前型号

型号: PTH03050YAD

品牌: 雅特生

封装:

功能相似

Module DC-DC 3.3Vin 1Out 0.55V to 1.8V 6A 10.8W 6Pin Tray

PTH03050YAH和PTH03050YAD的区别
