OPA3684IDG4
TI(德州仪器)
主动器件
OPA3684IDG4中文资料参数规格
技术参数
通道数 3
共模抑制比 51 dB
带宽 250 MHz
转换速率 820 V/μs
增益频宽积 1.90 GHz
可用通道 S, D, Q, T
共模抑制比Min 51 dB
电源电压Max 12 V
电源电压Min 5 V
封装参数
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
外形尺寸
封装 SOIC-14
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Contains Lead
OPA3684IDG4引脚图与封装图

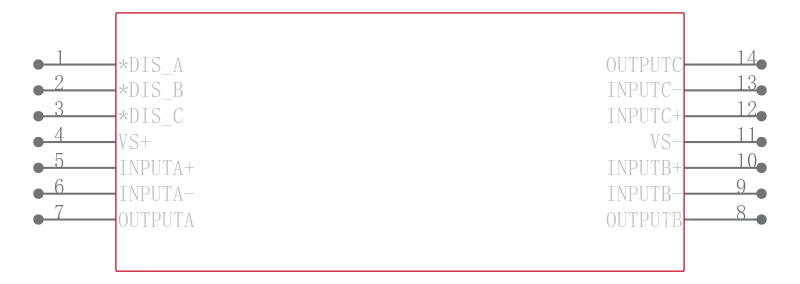

OPA3684IDG4引脚图

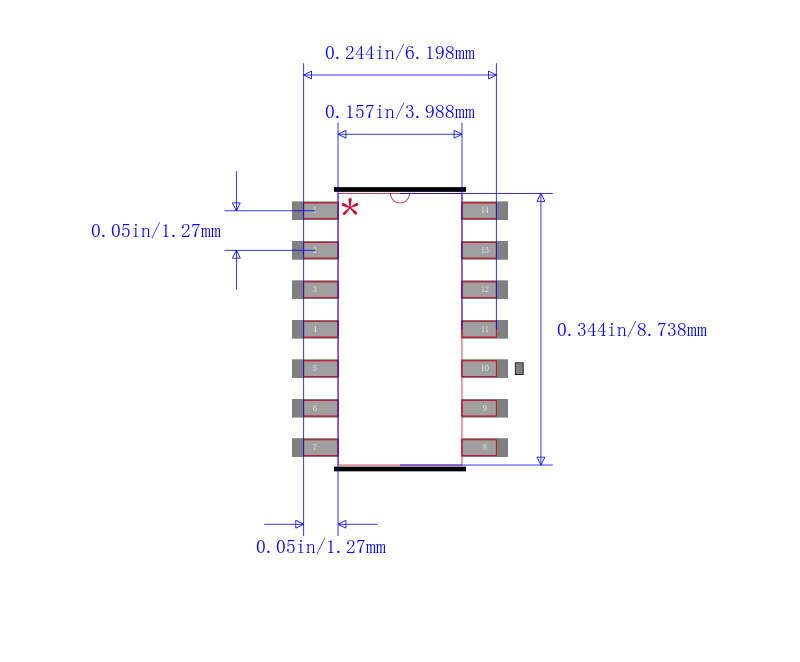

OPA3684IDG4封装图
OPA3684IDG4封装焊盘图
在线购买OPA3684IDG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| OPA3684IDG4 | TI 德州仪器 | 具有禁用功能的低功耗三路电流反馈运算放大器 14-SOIC -40 to 85 | 搜索库存 |
替代型号OPA3684IDG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： OPA3684IDG4 品牌： TI 德州仪器 封装： SOIC-14 1.9GHz 3Channel 14Pin | 当前型号 | 具有禁用功能的低功耗三路电流反馈运算放大器 14-SOIC -40 to 85 | 当前型号 |
| 型号： OPA3684ID 品牌： 德州仪器 封装： SOIC 210MHz 3Channel 14Pin | 类似代替 | 高速运算放大器 Low-Power Triple Current Feedback | OPA3684IDG4和OPA3684ID的区别 |
| 型号： SN10503D 品牌： 德州仪器 封装： | 类似代替 | 高速轨至轨输出视频放大器 HIGH SPEED RAIL TO RAIL OUTPUT VIDEO AMPLIFIERS | OPA3684IDG4和SN10503D的区别 |
| 型号： OPA3692IDBQT 品牌： 德州仪器 封装： | 功能相似 | TEXAS INSTRUMENTS OPA3692IDBQT 缓冲放大器, 3 放大器, 280 MHz, 2000 V/µs, 5V 至 12V, ± 2.5V 至 ± 6V, SSOP, 16 引脚 | OPA3684IDG4和OPA3692IDBQT的区别 |
