OPA501AM
TI(德州仪器)
电子元器件分类
OPA501AM中文资料参数规格
技术参数
供电电流 2.6 mA
电路数 1
通道数 1
耗散功率 79000 mW
转换速率 1.35 V/μs
增益频宽积 1 MHz
输入补偿电压 5 mV
输入偏置电流 15 nA
工作温度Max 85 ℃
工作温度Min -25 ℃
增益带宽 1 MHz
封装参数
安装方式 Through Hole
封装 TO-3-8
外形尺寸
长度 38.86 mm
宽度 25.4 mm
高度 7.11 mm
封装 TO-3-8
物理参数
工作温度 -25℃ ~ 85℃
其他
产品生命周期 Not Recommended for New Designs
包装方式 Bulk
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
OPA501AM引脚图与封装图
OPA501AM引脚图
OPA501AM封装图

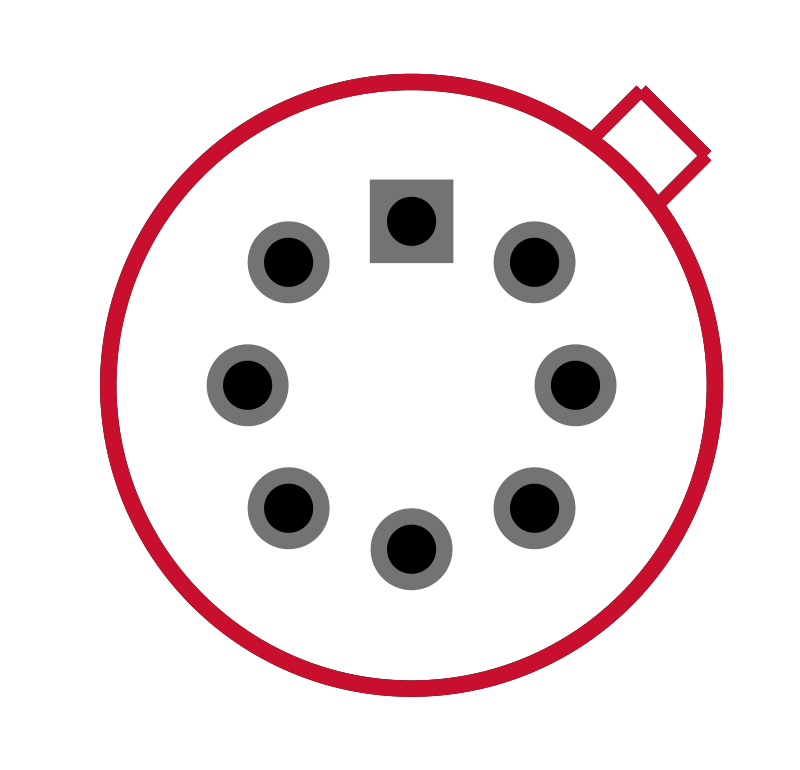

OPA501AM封装焊盘图
替代型号OPA501AM
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： OPA501AM 品牌： TI 德州仪器 封装： TO-3-8 1.35V/us 1Channel | 当前型号 | 运算放大器 - 运放 Hi Current Hi Pwr Op Amp | 当前型号 |
| 型号： OPA501RM 品牌： 德州仪器 封装： TO-3-8 | 完全替代 | IC OPAMP PWR 1MHz SGL TO-3-8 | OPA501AM和OPA501RM的区别 |
| 型号： PA51 品牌： Apex Microtechnology 封装： TO-3-8 | 类似代替 | OP AMP +/-36V 10A 8P TO-3 CE | OPA501AM和PA51的区别 |
| 型号： PA51A 品牌： Apex Microtechnology 封装： TO-3-8 8Pin 2.6V/us | 功能相似 | OPAMP +/-40V 10A 8P TO-3-8 CE SG | OPA501AM和PA51A的区别 |
