MC7806BD2TR4中文资料参数规格
技术参数
输出电压 6 V
输出电流 1 A
输入电压 ≤35 V
封装参数
安装方式 Surface Mount

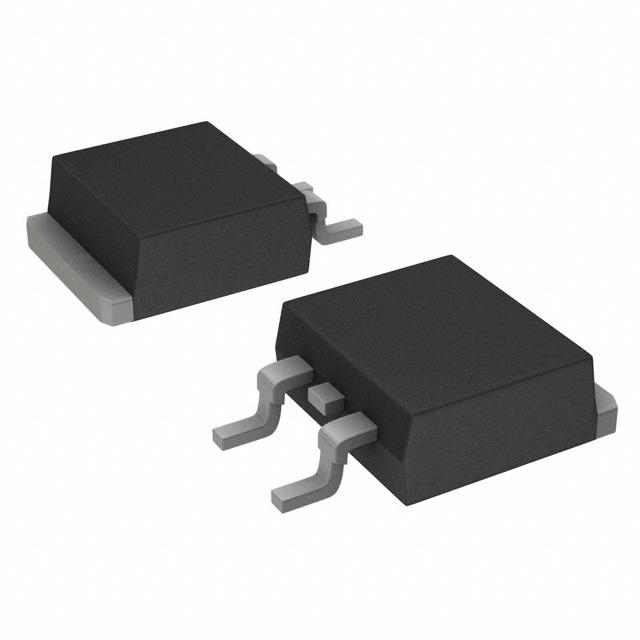

封装 TO-263-3
外形尺寸
封装 TO-263-3
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Unknown
包装方式 Tape & Reel TR
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
MC7806BD2TR4引脚图与封装图
MC7806BD2TR4引脚图
MC7806BD2TR4封装图
MC7806BD2TR4封装焊盘图
在线购买MC7806BD2TR4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| MC7806BD2TR4 | ON Semiconductor 安森美 | 三端固定正稳压器 THREE-TERMINAL POSITIVE FIXED VOLTAGE REGULATORS | 搜索库存 |
替代型号MC7806BD2TR4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： MC7806BD2TR4 品牌： ON Semiconductor 安森美 封装： TO-263-3 | 当前型号 | 三端固定正稳压器 THREE-TERMINAL POSITIVE FIXED VOLTAGE REGULATORS | 当前型号 |
| 型号： MC7806BD2TR4G 品牌： 安森美 封装： TO-263-3 | 完全替代 | 7806 线性电压调节器，ON Semiconductor**ON Semiconductor** 7806 线性稳压器涵盖了 6V 输出的固定输出电压。### 线性电压调节器，On Semiconductor | MC7806BD2TR4和MC7806BD2TR4G的区别 |
| 型号： MC7805CTG 品牌： 安森美 封装： TO-220 5V 1A 3Pin | 功能相似 | ON SEMICONDUCTOR MC7805CTG 芯片, 线性稳压器 | MC7806BD2TR4和MC7805CTG的区别 |
| 型号： MC7805CD2TR4G 品牌： 安森美 封装： TO-263 5V 1A 3Pin | 功能相似 | ON SEMICONDUCTOR MC7805CD2TR4G 线性稳压器, 固定, 7805, 正向电压, 10V至35V输入, 5V和1A输出, TO-263-3 | MC7806BD2TR4和MC7805CD2TR4G的区别 |
