MC7809CD2T中文资料参数规格
技术参数
输出接口数 1
输出电压 9 V
输出电流 1 A
跌落电压 2V @1A
输入电压Max 35 V
工作温度Max 125 ℃
工作温度Min 0 ℃
精度 ±4 %
输入电压 ≤35 V
封装参数
安装方式 Surface Mount
引脚数 3
封装 TO-263-3
外形尺寸
封装 TO-263-3
物理参数
工作温度 0℃ ~ 125℃
其他
产品生命周期 Unknown
包装方式 Tube
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
MC7809CD2T引脚图与封装图

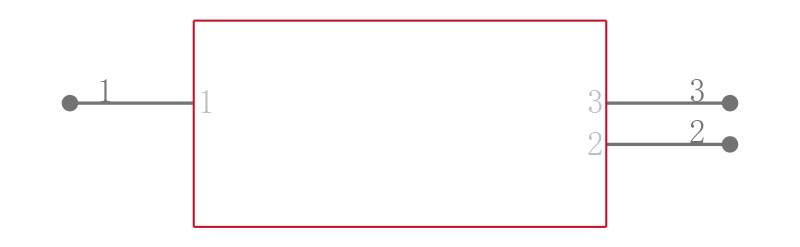

MC7809CD2T引脚图

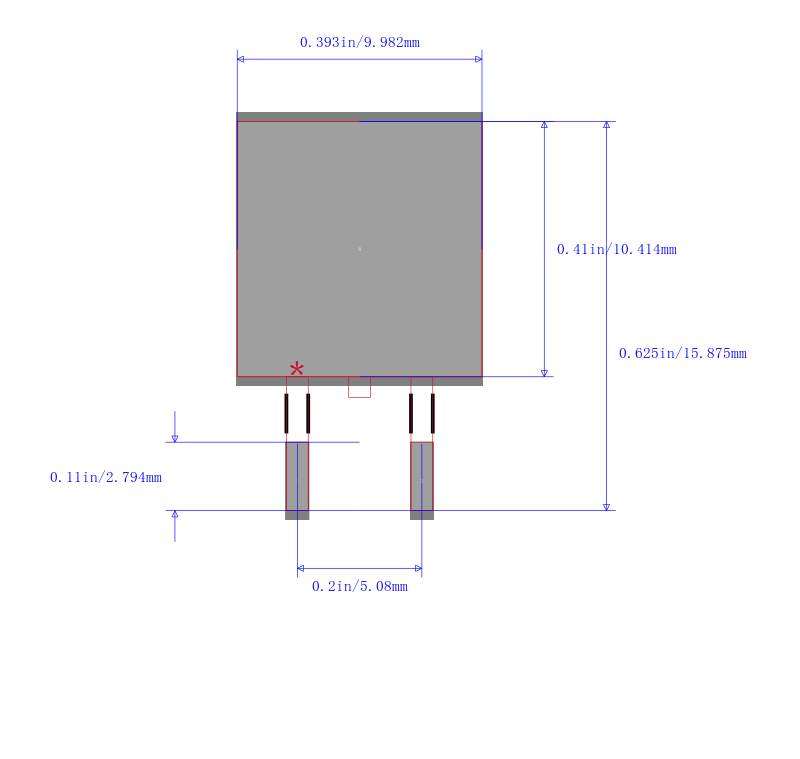

MC7809CD2T封装图

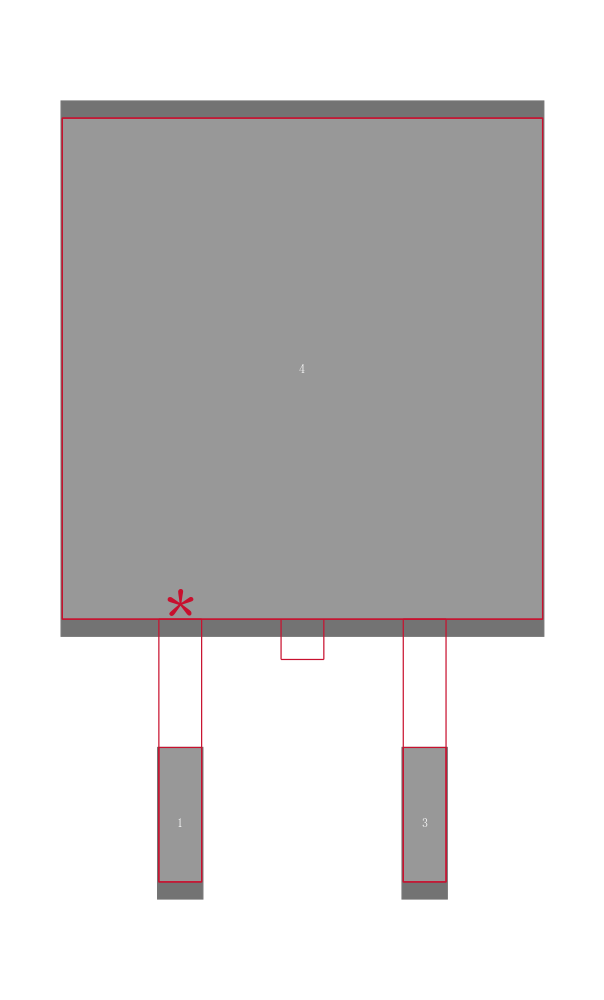

MC7809CD2T封装焊盘图
在线购买MC7809CD2T
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| MC7809CD2T | ON Semiconductor 安森美 | 三端固定正稳压器 THREE-TERMINAL POSITIVE FIXED VOLTAGE REGULATORS | 搜索库存 |
替代型号MC7809CD2T
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： MC7809CD2T 品牌： ON Semiconductor 安森美 封装： TO-263-2 | 当前型号 | 三端固定正稳压器 THREE-TERMINAL POSITIVE FIXED VOLTAGE REGULATORS | 当前型号 |
| 型号： MC7809CD2TG 品牌： 安森美 封装： TO-263 9.35V 1A 3Pin | 完全替代 | 7809 线性电压调节器，ON Semiconductor### 线性电压调节器，On Semiconductor | MC7809CD2T和MC7809CD2TG的区别 |
| 型号： MC7809CD2TR4G 品牌： 安森美 封装： TO-263 1A 3Pin | 完全替代 | ON SEMICONDUCTOR MC7809CD2TR4G 线性稳压器, 固定, 7809, 35V输入, 9V和1A输出, TO-263-3 | MC7809CD2T和MC7809CD2TR4G的区别 |
| 型号： MC7809CD2TR4 品牌： 安森美 封装： D2PAK | 完全替代 | 三端正固定电压的稳压器 | MC7809CD2T和MC7809CD2TR4的区别 |
