MC74VHCT540AM
数据手册.pdfON Semiconductor(安森美)
逻辑控制器
MC74VHCT540AM中文资料参数规格
技术参数
电源电压DC 5.50V max
通道数 8
位数 8
耗散功率 500 mW
工作温度Max 125 ℃
工作温度Min 55 ℃
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
封装参数
安装方式 Surface Mount
封装 SOIC-20
外形尺寸
长度 12.8 mm
宽度 5.45 mm
高度 1.85 mm
封装 SOIC-20
物理参数
工作温度 -55℃ ~ 125℃ TA
其他
产品生命周期 Unknown
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Contains Lead
MC74VHCT540AM引脚图与封装图

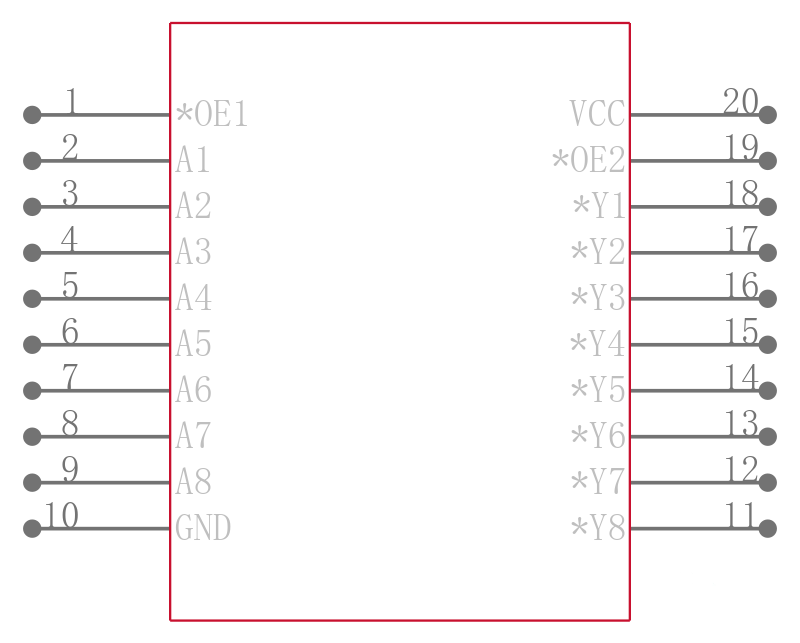

MC74VHCT540AM引脚图

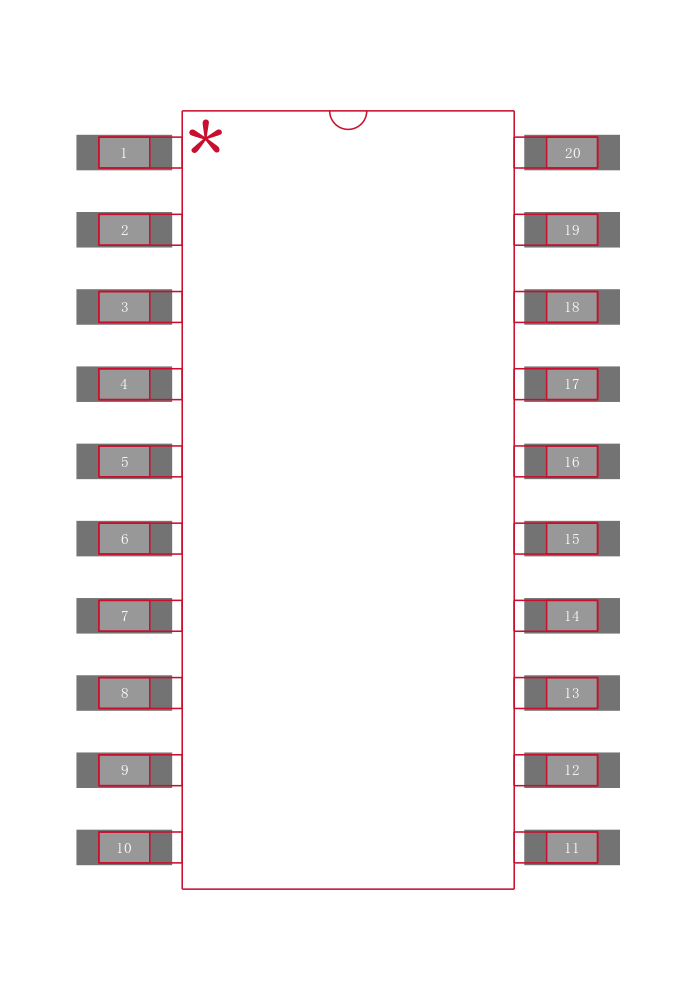

MC74VHCT540AM封装图

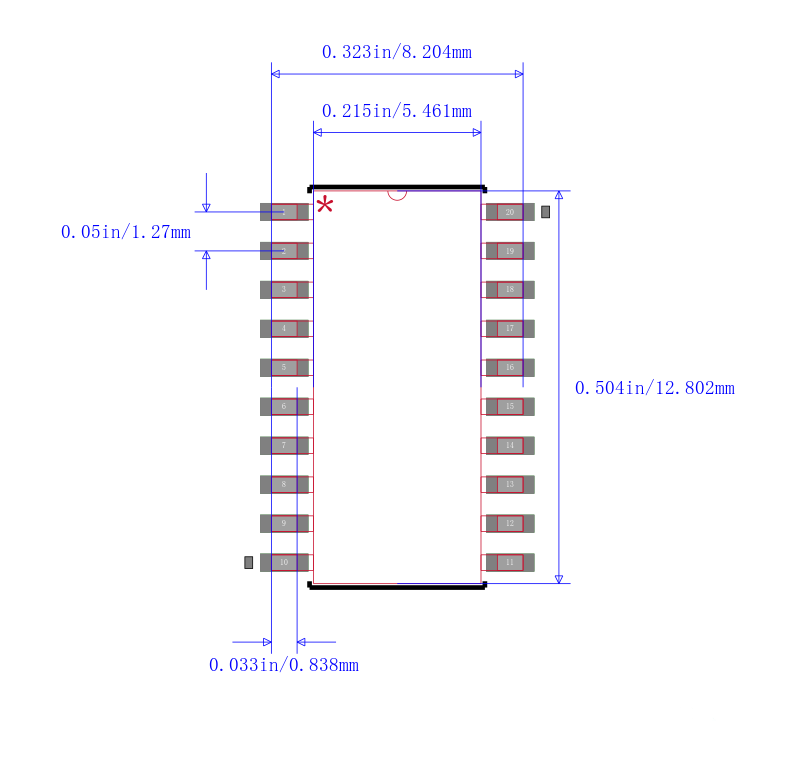

MC74VHCT540AM封装焊盘图
在线购买MC74VHCT540AM
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| MC74VHCT540AM | ON Semiconductor 安森美 | 八路总线缓冲器 Octal Bus Buffer | 搜索库存 |
替代型号MC74VHCT540AM
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： MC74VHCT540AM 品牌： ON Semiconductor 安森美 封装： 20-SOIC 5.5V 8Bit | 当前型号 | 八路总线缓冲器 Octal Bus Buffer | 当前型号 |
| 型号： 74VHCT540ASJX 品牌： 飞兆/仙童 封装： 20-SOIC 5V | 功能相似 | 8位缓冲器/驱动器 8-Bit Inverting Buffer/Driver | MC74VHCT540AM和74VHCT540ASJX的区别 |
| 型号： 74VHCT540ASJ 品牌： 飞兆/仙童 封装： 20-SOIC 8Bit 5V | 功能相似 | 八路缓冲器/ 3态输出线路驱动器 Octal Buffer/Line Driver with 3-STATE Outputs | MC74VHCT540AM和74VHCT540ASJ的区别 |
