MC74LCX07DR2

ON Semiconductor(安森美) 电子元器件分类

低电压CMOS六缓冲器，具有漏极开路输出 Low-Voltage CMOS Hex Buffer with Open Drain Outputs

Buffer, Non-Inverting 6 Element 1 Bit per Element Open Drain Output 14-SOIC

得捷:
IC BUF NON-INVERT 5.5V 14SOIC

贸泽:
Buffers & Line Drivers 2-5.5V CMOS Hex

艾睿:
Buffer/Driver 6-CH Non-Inverting Open Drain CMOS 14-Pin SOIC N T/R

MC74LCX07DR2中文资料参数规格

技术参数

电源电压DC 5.00 V, 5.50 V max

通道数 5

位数 6

耗散功率 500 mW

工作温度Max 85 ℃

工作温度Min 40 ℃

电源电压 2V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.75 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

海关信息

ECCN代码 EAR99

MC74LCX07DR2引脚图与封装图

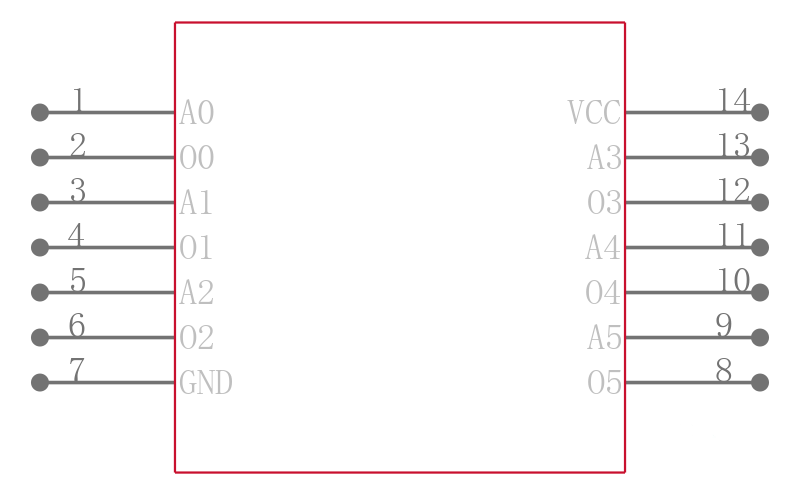

MC74LCX07DR2引脚图

MC74LCX07DR2封装图

MC74LCX07DR2封装焊盘图

在线购买MC74LCX07DR2

型号	制造商	描述	购买
MC74LCX07DR2	ON Semiconductor 安森美	低电压CMOS六缓冲器，具有漏极开路输出 Low-Voltage CMOS Hex Buffer with Open Drain Outputs	搜索库存

替代型号MC74LCX07DR2

型号/品牌/封装	代替类型	描述	替代型号对比
型号： MC74LCX07DR2 品牌： ON Semiconductor 安森美封装： SOIC 6Bit 5V 14Pin	当前型号	低电压CMOS六缓冲器，具有漏极开路输出 Low-Voltage CMOS Hex Buffer with Open Drain Outputs	当前型号
型号： MC74LCX07DR2G 品牌：安森美封装： SOIC-14 6Bit 5V 14Pin	类似代替	CMOS,六缓冲器三态输出	MC74LCX07DR2和MC74LCX07DR2G的区别
型号： MC74LCX07DG 品牌：安森美封装： SOIC 6Bit 2V 14Pin	类似代替	74LCX 系列，On Semiconductor高级高速（低电压）CMOS 逻辑工作电压范围：2.0 至 3.6V 5V 容差输入和输出 ### 74LCX 系列	MC74LCX07DR2和MC74LCX07DG的区别
型号： 74LVC07AD,118 品牌：安世封装：	功能相似	74LVC07AD,118 编带	MC74LCX07DR2和74LVC07AD,118的区别
