MC74LVX74DTR2中文资料参数规格
技术参数
电源电压DC 3.60V max
电路数 2
通道数 2
时钟频率 85 MHz
位数 1
极性 Non-Inverting, Inverting
输入电容 4 pF
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 2V ~ 3.6V
电源电压Max 3.6 V
电源电压Min 2 V
封装参数
安装方式 Surface Mount
引脚数 14
封装 TSSOP-14
外形尺寸
长度 5.1 mm
宽度 4.5 mm
高度 1.05 mm
封装 TSSOP-14
物理参数
工作温度 -40℃ ~ 85℃ TA
其他
产品生命周期 Unknown
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Contains Lead
MC74LVX74DTR2引脚图与封装图

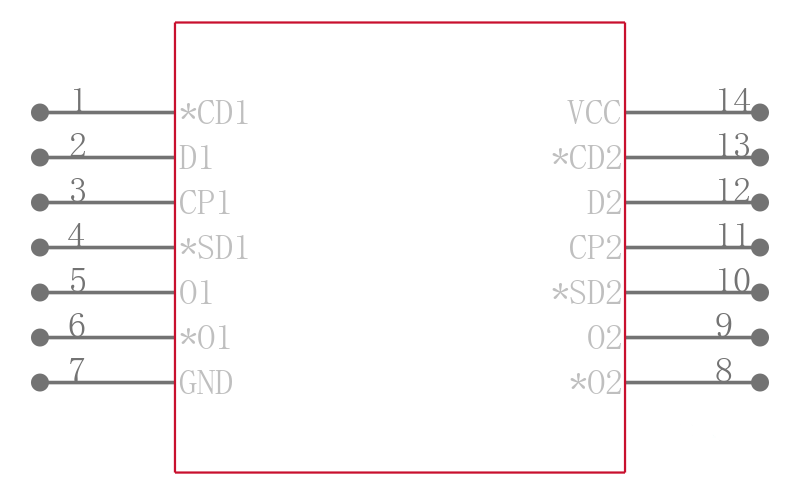

MC74LVX74DTR2引脚图

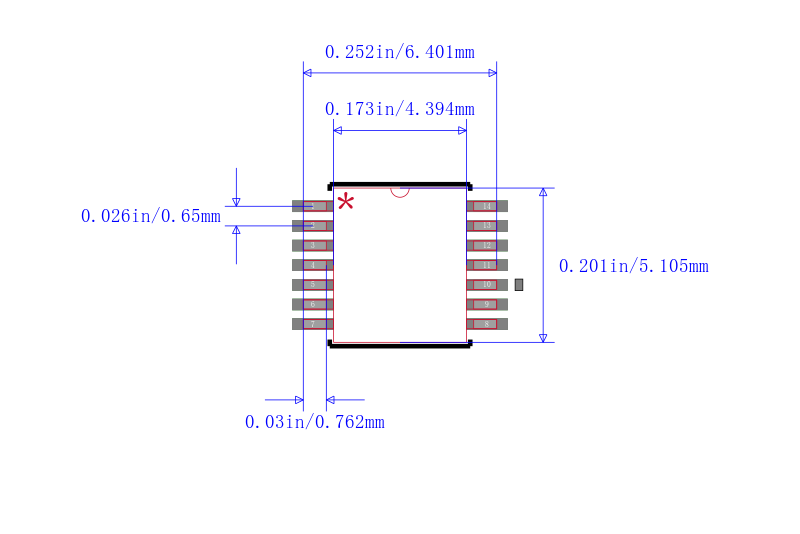

MC74LVX74DTR2封装图
MC74LVX74DTR2封装焊盘图
在线购买MC74LVX74DTR2
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| MC74LVX74DTR2 | ON Semiconductor 安森美 | 双D型触发器带设置和清除 Dual D−Type Flip−Flop with Set and Clear | 搜索库存 |
替代型号MC74LVX74DTR2
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： MC74LVX74DTR2 品牌： ON Semiconductor 安森美 封装： 14-TSSOP 1Bit 3.6V 14Pin | 当前型号 | 双D型触发器带设置和清除 Dual D−Type Flip−Flop with Set and Clear | 当前型号 |
| 型号： MC74LVX74DTG 品牌： 安森美 封装： TSSOP-14 1Bit 3.6V 14Pin | 完全替代 | 双D型触发器带设置和清除 Dual D−Type Flip−Flop with Set and Clear | MC74LVX74DTR2和MC74LVX74DTG的区别 |
| 型号： MC74LVX74DT 品牌： 安森美 封装： 14-TSSOP 1Bit 3.6V 14Pin | 完全替代 | 低电压CMOS LOW-VOLTAGE CMOS | MC74LVX74DTR2和MC74LVX74DT的区别 |
| 型号： MC74LVX74DTR2G 品牌： 安森美 封装： TSSOP-14 1Bit 3.3V 14Pin | 类似代替 | MC74LVX74 系列 2至3.6 V 双 D型双稳态触发器 - TSSOP-14 | MC74LVX74DTR2和MC74LVX74DTR2G的区别 |
