MC100EP91MNG

MC100EP91MNG

数据手册.pdf
ON Semiconductor(安森美) 电子元器件分类

ECL 逻辑电平转换器，ON Semiconductor差分 ECL 逻辑电平转换器与 ECL、PECL、CML、LVDS、HSTL、HCSL、TTL 和 CMOS 设备连接。### ECL（发射器耦合逻辑）逻辑

ECL 逻辑电平转换器，

差分 ECL 逻辑电平转换器与 ECL、PECL、CML、LVDS、HSTL、HCSL、TTL 和 CMOS 设备连接。


得捷:
IC TRANSLTR UNIDIRECTIONAL 24QFN


立创商城:
PECL 至 NECL 转换器


欧时:
### ECL 逻辑电平转换器，ON Semiconductor差分 ECL 逻辑电平转换器与 ECL、PECL、CML、LVDS、HSTL、HCSL、TTL 和 CMOS 设备连接。### ECL（发射器耦合逻辑）逻辑


e络盟:
电平转换器, -3.3 V/-5.5 V NECL, LVTTL, LVCMOS, 2输入, 500ps, 2.375V至3.8V, QFN-24


艾睿:
Translator HSTL/LVCMOS/CML/LVDS/LVPECL/LVTTL to NECL 3-CH Unidirectional 24-Pin QFN EP Tube


Jameco:
Translator HSTL/LVCMOS/CML/LVDS/LVPECL/LVTTL to NECL 24-Pin QFN EP


Verical:
Translator HSTL/LVCMOS/CML/LVDS/LVPECL/LVTTL to NECL 3-CH Unidirectional 24-Pin QFN EP Tube


DeviceMart:
TRANSLATOR NECL OUTPUT 24-QFN


MC100EP91MNG中文资料参数规格
技术参数

无卤素状态 Halogen Free

电路数 1

通道数 3

针脚数 24

位数 3

输入数 2

工作温度Max 85 ℃

工作温度Min -40 ℃

输出通道数 1

电源电压 2.375V ~ 3.8V

电源电压Max 3.8 V

电源电压Min 2.375 V

封装参数

安装方式 Surface Mount

引脚数 24

封装 QFN-24

外形尺寸

长度 4 mm

宽度 4 mm

高度 1 mm

封装 QFN-24

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 General Purpose Data and Clock Level Translation

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

MC100EP91MNG引脚图与封装图

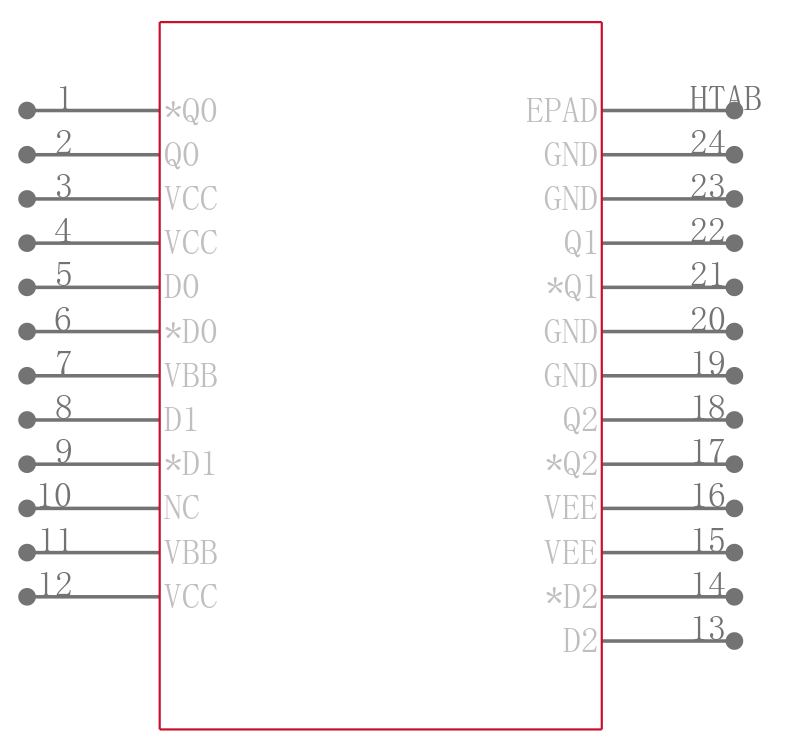

MC100EP91MNG引脚图

MC100EP91MNG引脚图

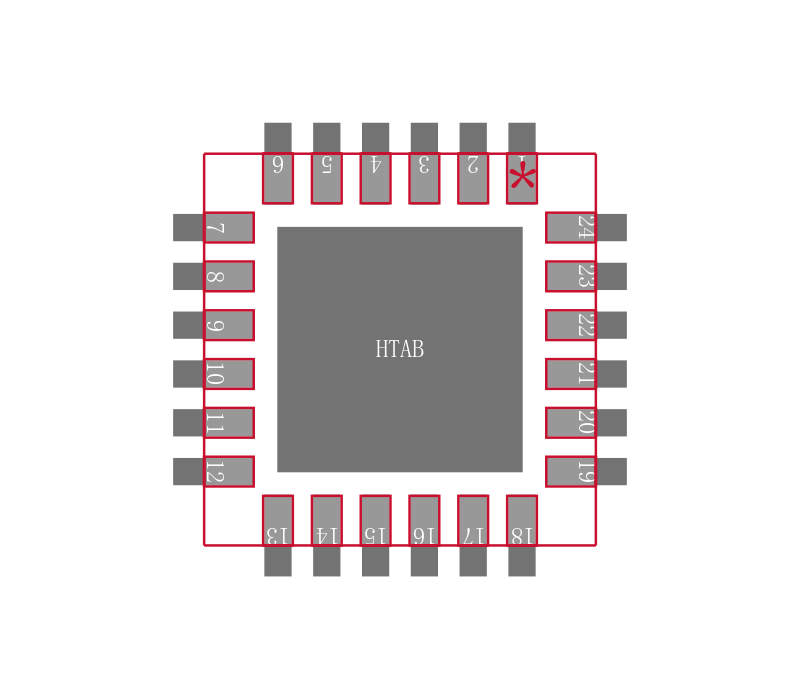

MC100EP91MNG封装图

MC100EP91MNG封装图

MC100EP91MNG封装焊盘图

MC100EP91MNG封装焊盘图

在线购买MC100EP91MNG
型号 制造商 描述 购买
MC100EP91MNG ON Semiconductor 安森美 ECL 逻辑电平转换器，ON Semiconductor 差分 ECL 逻辑电平转换器与 ECL、PECL、CML、LVDS、HSTL、HCSL、TTL 和 CMOS 设备连接。 ### ECL（发射器耦合逻辑）逻辑 搜索库存
替代型号MC100EP91MNG
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： MC100EP91MNG

品牌： ON Semiconductor 安森美

封装： QFN-24

当前型号

ECL 逻辑电平转换器，ON Semiconductor差分 ECL 逻辑电平转换器与 ECL、PECL、CML、LVDS、HSTL、HCSL、TTL 和 CMOS 设备连接。### ECL（发射器耦合逻辑）逻辑

当前型号

型号： MC100EP91MNR2G

品牌： 安森美

封装：

完全替代

2.5 V / 3.3 V任何级别的正输入-3.3 V / -5.5 V NECL输出翻译 2.5 V/3.3 V Any Level Positive Input to -3.3 V/-5.5 V NECL Output Translator

MC100EP91MNG和MC100EP91MNR2G的区别

型号： MC100EP91MN

品牌： 安森美

封装：

功能相似

2.5 V / 3.3 V任何级别的正输入-3.3 V / -5.5 V NECL输出翻译 2.5 V/3.3 V Any Level Positive Input to -3.3 V/-5.5 V NECL Output Translator

MC100EP91MNG和MC100EP91MN的区别
