MC14076BD中文资料参数规格
技术参数
电源电压DC 18.0V max
时钟频率 12 MHz
位数 4
极性 Non-Inverting
输入电容 5 pF
工作温度Max 125 ℃
工作温度Min -55 ℃
电源电压 3V ~ 18V
封装参数
安装方式 Surface Mount
引脚数 16
封装 SOIC-16
外形尺寸
封装 SOIC-16
物理参数
工作温度 -55℃ ~ 125℃ TA
其他
产品生命周期 Unknown
包装方式 Rail
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
MC14076BD引脚图与封装图

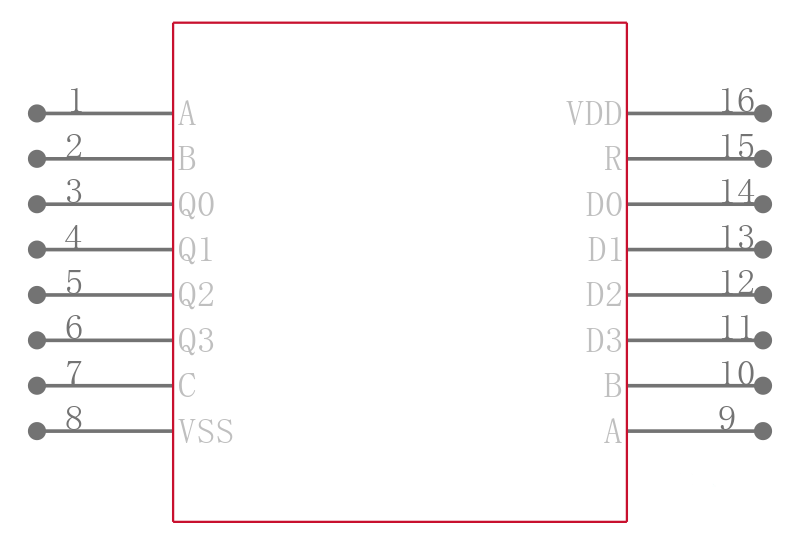

MC14076BD引脚图

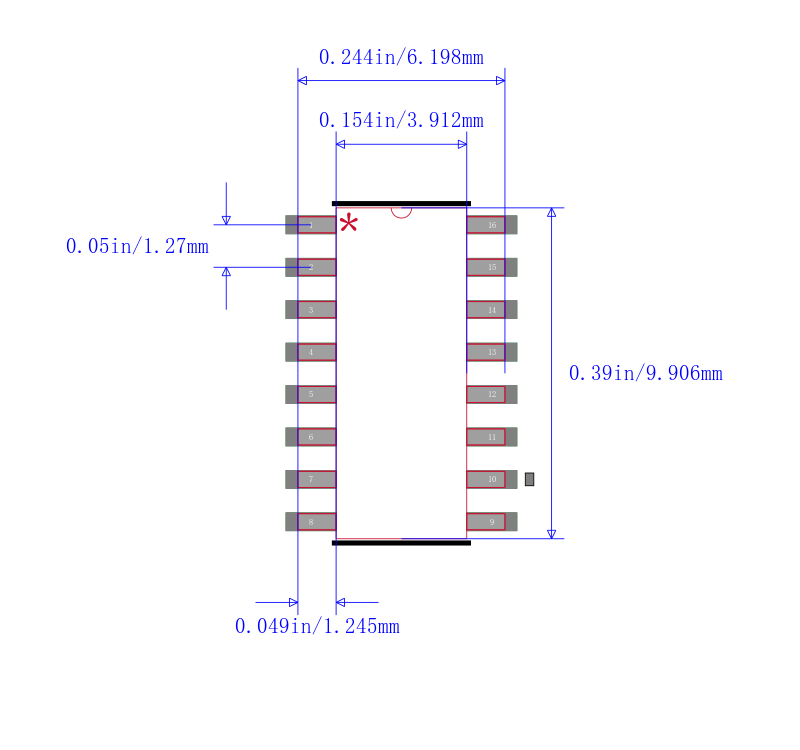

MC14076BD封装图
MC14076BD封装焊盘图
在线购买MC14076BD
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| MC14076BD | ON Semiconductor 安森美 | 4位D类寄存器具有三态输出 4-Bit D-Type Register with Three-State Outputs | 搜索库存 |
替代型号MC14076BD
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： MC14076BD 品牌： ON Semiconductor 安森美 封装： SOIC 4Bit 18V 16Pin | 当前型号 | 4位D类寄存器具有三态输出 4-Bit D-Type Register with Three-State Outputs | 当前型号 |
| 型号： MC14076BDR2G 品牌： 安森美 封装： SOIC-16 4Bit 18V 16Pin | 完全替代 | 4位D触发器三态输出 | MC14076BD和MC14076BDR2G的区别 |
| 型号： MC14076BDG 品牌： 安森美 封装： SOIC-16 4Bit 18V 16Pin | 完全替代 | 4位D触发器三态输出 | MC14076BD和MC14076BDG的区别 |
| 型号： MC14076BCP 品牌： 安森美 封装： PDIP 4Bit 18V 16Pin | 完全替代 | 4位D类寄存器具有三态输出 4-Bit D-Type Register with Three-State Outputs | MC14076BD和MC14076BCP的区别 |
