MC74VHC240DWR2G

MC74VHC240DWR2G

数据手册.pdf

八路总线缓冲器/线路驱动器反相具有三态输出 Octal Bus Buffer/Line Driver Inverting with 3-State Outputs

Buffer, Inverting 2 Element 4 Bit per Element 3-State Output 20-SOIC


立创商城:
MC74VHC240DWR2G


得捷:
IC BUFFER INVERT 5.5V 20SOIC


贸泽:
Buffers & Line Drivers 2-5.5V Octal Inverting 3-State


艾睿:
Buffer/Line Driver 8-CH Inverting 3-ST CMOS Automotive 20-Pin SOIC W T/R


安富利:
Buffer/Line Driver 8-CH Inverting 3-ST CMOS 20-Pin SOIC W T/R


Verical:
Buffer/Line Driver 8-CH Inverting 3-ST CMOS Automotive 20-Pin SOIC W T/R


AMEYA360:
IC INVERTER DUAL 4-INPUT 20SOIC


MC74VHC240DWR2G中文资料参数规格
技术参数

电源电压DC 5.50V max

无卤素状态 Halogen Free

输出接口数 8

电路数 2

通道数 8

位数 8

耗散功率 500 mW

输入数 4

工作温度Max 85 ℃

工作温度Min 40 ℃

耗散功率Max 500 mW

电源电压 2V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOIC-20

外形尺寸

长度 12.95 mm

宽度 7.6 mm

高度 2.4 mm

封装 SOIC-20

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

MC74VHC240DWR2G引脚图与封装图

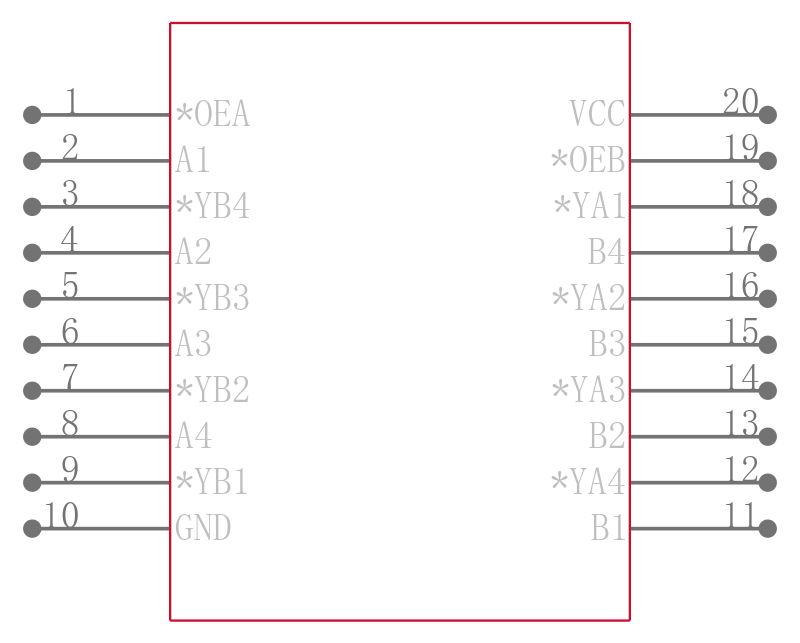

MC74VHC240DWR2G引脚图

MC74VHC240DWR2G引脚图

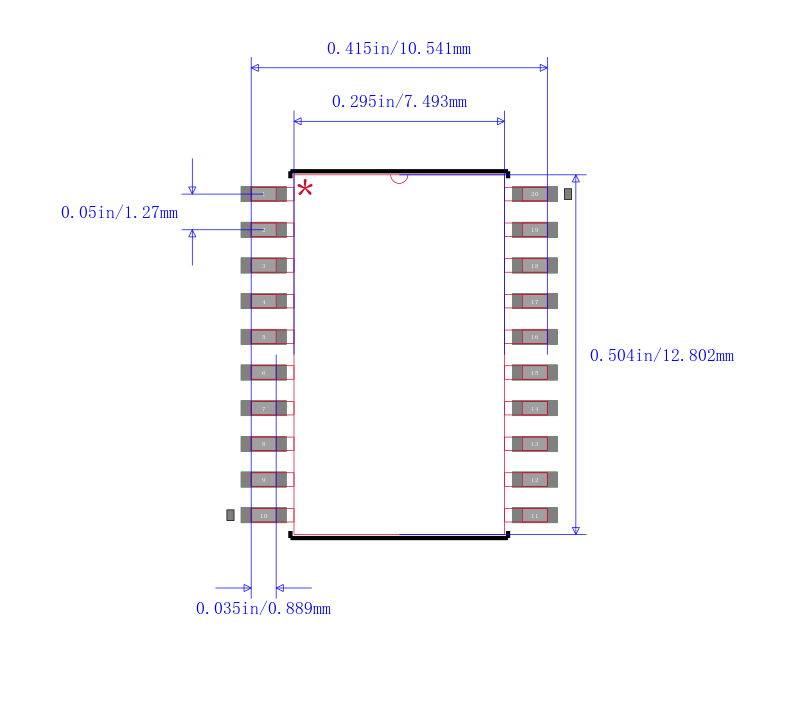

MC74VHC240DWR2G封装图

MC74VHC240DWR2G封装图

MC74VHC240DWR2G封装焊盘图

MC74VHC240DWR2G封装焊盘图

在线购买MC74VHC240DWR2G
型号 制造商 描述 购买
MC74VHC240DWR2G ON Semiconductor 安森美 八路总线缓冲器/线路驱动器反相具有三态输出 Octal Bus Buffer/Line Driver Inverting with 3-State Outputs 搜索库存
替代型号MC74VHC240DWR2G
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: MC74VHC240DWR2G

品牌: ON Semiconductor 安森美

封装: SOIC-20 5.5V

当前型号

八路总线缓冲器/线路驱动器反相具有三态输出 Octal Bus Buffer/Line Driver Inverting with 3-State Outputs

当前型号

型号: SN74AHC240DW

品牌: 德州仪器

封装: SOIC20 2V to 5.5V 20Pin

功能相似

八路缓冲器/驱动器,具有三态输出 OCTAL BUFFERS/DRIVERS WITH 3-STATE OUTPUTS

MC74VHC240DWR2G和SN74AHC240DW的区别

型号: 74VHC240MTR

品牌: 意法半导体

封装: SOIC 20Pin

功能相似

具有三态输出八路总线缓冲器(反相) OCTAL BUS BUFFER WITH 3 STATE OUTPUTS INVERTED

MC74VHC240DWR2G和74VHC240MTR的区别

型号: SN74AHC240DWRE4

品牌: 德州仪器

封装: SOIC-20 2V to 5.5V 20Pin

功能相似

八路缓冲器/驱动器,具有三态输出 OCTAL BUFFERS/DRIVERS WITH 3-STATE OUTPUTS

MC74VHC240DWR2G和SN74AHC240DWRE4的区别
