MC74HC240ADTR2G

MC74HC240ADTR2G

数据手册.pdf

八反相缓冲/线驱动器

缓冲器，反向 2 元件 4 位每元件 三态 Output 20-TSSOP


得捷:
IC BUFFER INVERT 6V 20TSSOP


艾睿:
Buffer/Line Driver 8-CH Inverting 3-ST CMOS Automotive 20-Pin TSSOP T/R


安富利:
Buffer/Line Driver 8-CH Inverting 3-ST CMOS 20-Pin TSSOP T/R


富昌:
MC74HC240 A 系列 八 反相 三态 缓冲器/线路驱动器/线路接收器


Verical:
Buffer/Line Driver 8-CH Inverting 3-ST CMOS Automotive 20-Pin TSSOP W T/R


罗切斯特:
Buffer/Line Driver 8-CH Inverting 3-ST CMOS 20-Pin TSSOP T/R


力源芯城:
八反相缓冲/线驱动器


Win Source:
IC INVERTER DUAL 4-INPUT 20TSSOP


MC74HC240ADTR2G中文资料参数规格
技术参数

电源电压DC 6.00V max

无卤素状态 Halogen Free

输出接口数 8

电路数 2

通道数 8

位数 8

耗散功率 450 mW

输入数 4

工作温度Max 125 ℃

工作温度Min -55 ℃

耗散功率Max 450 mW

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 TSSOP-20

外形尺寸

高度 1.05 mm

封装 TSSOP-20

物理参数

工作温度 -55℃ ~ 125℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

MC74HC240ADTR2G引脚图与封装图

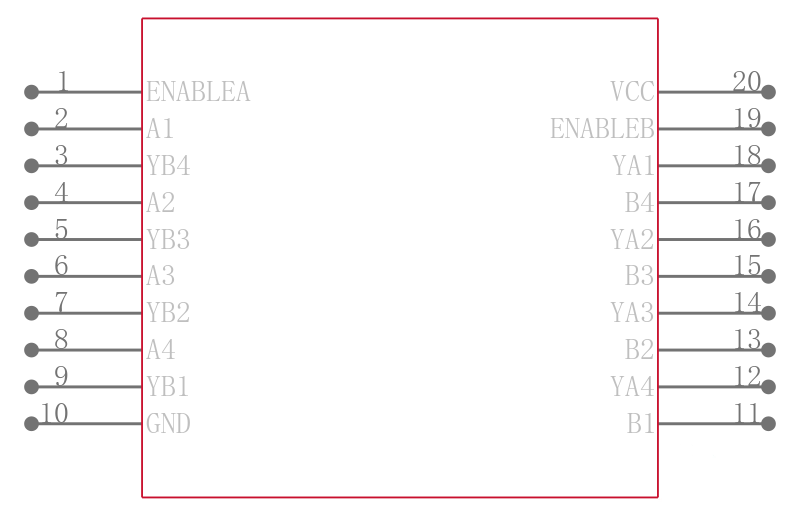

MC74HC240ADTR2G引脚图

MC74HC240ADTR2G引脚图

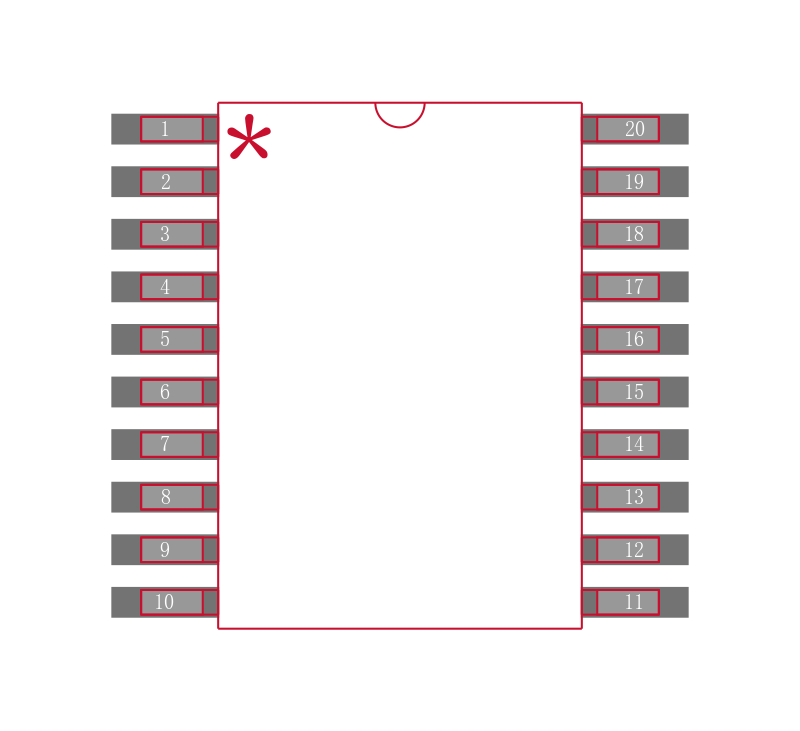

MC74HC240ADTR2G封装图

MC74HC240ADTR2G封装图

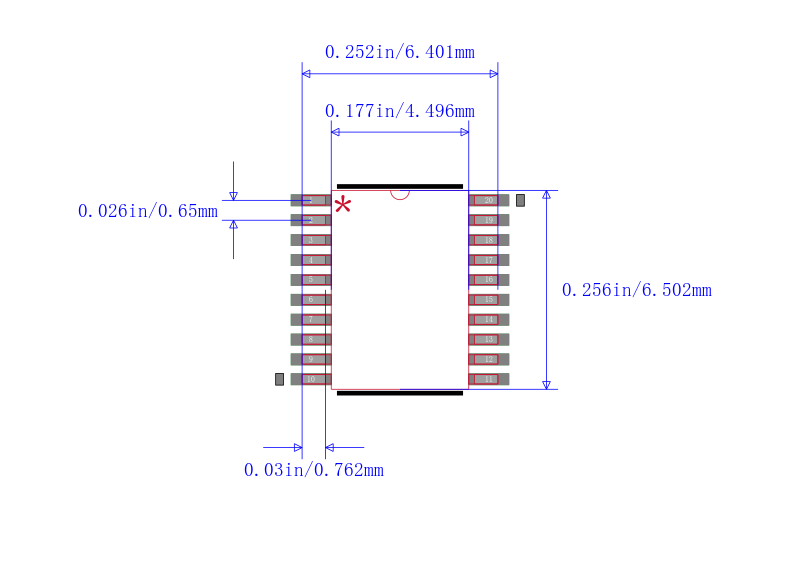

MC74HC240ADTR2G封装焊盘图

MC74HC240ADTR2G封装焊盘图

在线购买MC74HC240ADTR2G
型号 制造商 描述 购买
MC74HC240ADTR2G ON Semiconductor 安森美 八反相缓冲/线驱动器 搜索库存
替代型号MC74HC240ADTR2G
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： MC74HC240ADTR2G

品牌： ON Semiconductor 安森美

封装： TSSOP 6V 20Pin

当前型号

八反相缓冲/线驱动器

当前型号

型号： MM74HC240MTC

品牌： 安森美

封装： 20-TSSOP

类似代替

ON Semiconductor CMOS 系列 八 三态 反相 缓冲器 MM74HC240MTC, 20引脚 TSSOP封装 No

MC74HC240ADTR2G和MM74HC240MTC的区别

型号： MM74HC240MTCX

品牌： 安森美

封装：

类似代替

MM74HC240: 反相八通道3态缓冲器

MC74HC240ADTR2G和MM74HC240MTCX的区别

型号： SN74HC240PWR

品牌： 德州仪器

封装： TSSOP-20 2V to 6V 20Pin

功能相似

74HC 系列反相器和缓冲器，Texas InstrumentsTexas Instruments 的 74HC 系列 CMOS Logic IC 的一系列反相器和缓冲器。 74HC 系列使用硅门 CMOS 技术，实现与 LSTTL 系列类似的工作速度，但标准 CMOS 集成电路功耗降低。### 74HC 系列

MC74HC240ADTR2G和SN74HC240PWR的区别
