MC74LVX573DTG

MC74LVX573DTG

数据手册.pdf

Latch Transparent 3-ST 8CH D-Type 20Pin TSSOP Rail

D 型透明 通道 8:8 IC 三态 20-TSSOP


得捷:
IC LATCH OCTAL D 3ST 20-TSSOP


立创商城:
MC74LVX573DTG


艾睿:
ON Semiconductor&s;s d-type MC74LVX573DTG low-level latch is an electronic circuit that can store state information and is used as data storage elements. With a 3-state output, this is power management at its best. This latch has an operating temperature range of -40 °C to 85 °C. This product comes in rail packaging to keep individual parts separated and protected. It has 8 channels per chip. This non-inverting device has a typical operating supply voltage of 2.5|3.3 V. Its minimum operating supply voltage of 2 V, while its maximum is 3.6 V.


安富利:
Latch Transparent 3-ST 8-CH D-Type 20-Pin TSSOP Rail


Verical:
Latch Transparent 3-ST 8-CH D-Type Automotive 20-Pin TSSOP Rail


MC74LVX573DTG中文资料参数规格
技术参数

无卤素状态 Halogen Free

输出接口数 8

电路数 1

位数 8

输入数 8

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 TSSOP-20

外形尺寸

封装 TSSOP-20

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

MC74LVX573DTG引脚图与封装图

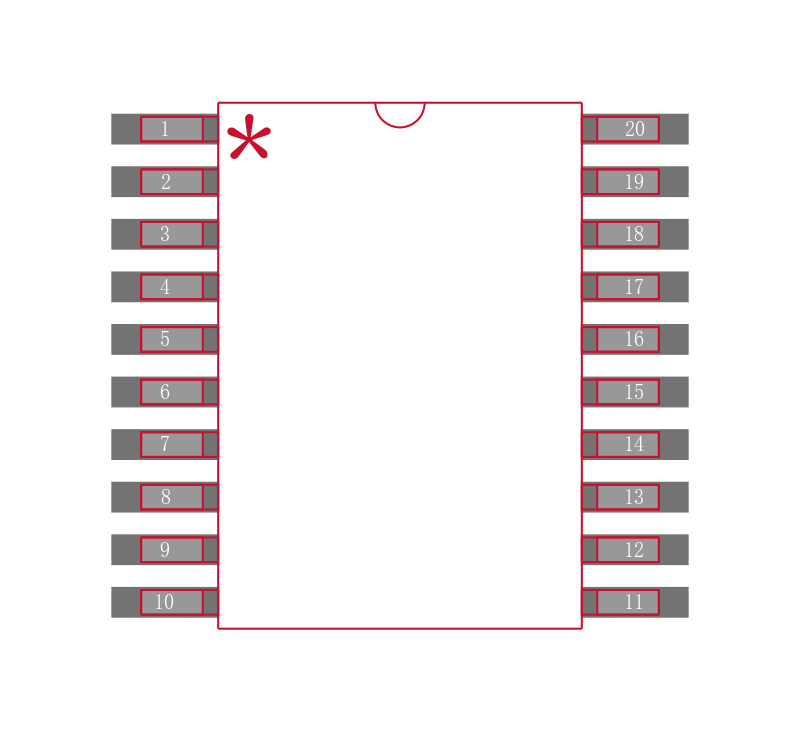

MC74LVX573DTG引脚图

MC74LVX573DTG引脚图

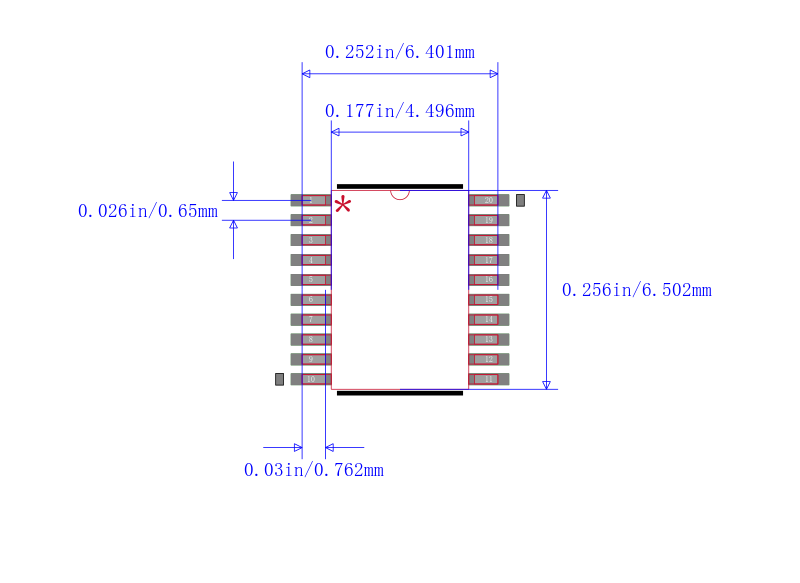

MC74LVX573DTG封装图

MC74LVX573DTG封装图

MC74LVX573DTG封装焊盘图

MC74LVX573DTG封装焊盘图

在线购买MC74LVX573DTG
型号 制造商 描述 购买
MC74LVX573DTG ON Semiconductor 安森美 Latch Transparent 3-ST 8CH D-Type 20Pin TSSOP Rail 搜索库存
替代型号MC74LVX573DTG
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: MC74LVX573DTG

品牌: ON Semiconductor 安森美

封装:

当前型号

Latch Transparent 3-ST 8CH D-Type 20Pin TSSOP Rail

当前型号

型号: MC74LVX573DTR2G

品牌: 安森美

封装:

完全替代

锁扣, 74LVX573, D型透明, 三态, 6.4 ns, TSSOP

MC74LVX573DTG和MC74LVX573DTR2G的区别

型号: MC74LVX573DTR2

品牌: 安森美

封装:

完全替代

八D型锁存器具有三态输出,可承受5V电压输入 Octal D-Type Latch with 3-State Outputs With 5 V−Tolerant Inputs

MC74LVX573DTG和MC74LVX573DTR2的区别

型号: 74LVX573MTCX

品牌: 安森美

封装:

完全替代

74LVX573MTCX 编带

MC74LVX573DTG和74LVX573MTCX的区别
