MC74VHC1G07DFT2G

MC74VHC1G07DFT2G

数据手册.pdf
ON Semiconductor(安森美) 电子元器件分类

单缓冲器/驱动器漏极开路输出

By driving the input to the transmission line this buffer and line driver by will amplify any signal. With an open drain output, this is power management at its best. This line driver has a minimum operating temperature of -55 °C and a maximum of 125 °C. This product will be shipped in tape and reel packaging for quick mounting and safe delivery. This non-inverting device has a typical operating supply voltage of 2.5|3.3|5 V. Its minimum operating supply voltage of 2 V, while its maximum is 5.5 V. It has 1 channels per chip.

MC74VHC1G07DFT2G中文资料参数规格
技术参数

电源电压DC 5.00 V

无卤素状态 Halogen Free

输出接口数 1

通道数 1

位数 1

耗散功率 150 mW

输入数 1

工作温度Max 125 ℃

工作温度Min -55 ℃

耗散功率Max 150 mW

电源电压 2V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 5

封装 SC-70-5

外形尺寸

长度 2.2 mm

宽度 1.35 mm

高度 1 mm

封装 SC-70-5

物理参数

工作温度 -55℃ ~ 125℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

MC74VHC1G07DFT2G引脚图与封装图

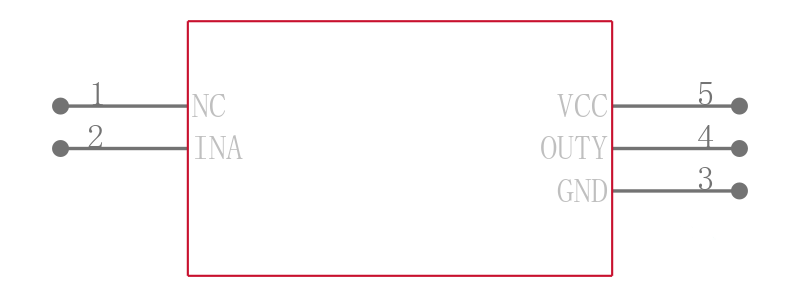

MC74VHC1G07DFT2G引脚图

MC74VHC1G07DFT2G引脚图

MC74VHC1G07DFT2G封装图

MC74VHC1G07DFT2G封装图

MC74VHC1G07DFT2G封装焊盘图

MC74VHC1G07DFT2G封装焊盘图

在线购买MC74VHC1G07DFT2G
型号 制造商 描述 购买
MC74VHC1G07DFT2G ON Semiconductor 安森美 单缓冲器/驱动器漏极开路输出 搜索库存
替代型号MC74VHC1G07DFT2G
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： MC74VHC1G07DFT2G

品牌： ON Semiconductor 安森美

封装： 6-TSSOP 1Bit 5V

当前型号

单缓冲器/驱动器漏极开路输出

当前型号

型号： MC74VHC1G07DFT1G

品牌： 安森美

封装： SOT-353 1Bit 2V 5Pin

类似代替

ON SEMICONDUCTOR  MC74VHC1G07DFT1G.  芯片, 缓冲器逻辑芯片, 非转换

MC74VHC1G07DFT2G和MC74VHC1G07DFT1G的区别

型号： MC74VHC1G07DFT2

品牌： 安森美

封装： 6-TSSOP 1Bit 5V 5Pin

类似代替

缓冲器和线路驱动器 2-5.5V Single

MC74VHC1G07DFT2G和MC74VHC1G07DFT2的区别

型号： MC74VHC1G07DFT1

品牌： 安森美

封装： SOT-353/SC-88A/SC70-5/TSSOP5 1Bit 5V 5Pin

功能相似

IC 缓存与线路驱动器 MC74VHC1G07DFT1 SOT-353/SC-88A/SC70-5/TSSOP5 marking/标记 V7

MC74VHC1G07DFT2G和MC74VHC1G07DFT1的区别
