MC100E101FNR2G
数据手册.pdfON Semiconductor(安森美)
电子元器件分类
MC100E101FNR2G中文资料参数规格
技术参数
无卤素状态 Halogen Free
输出接口数 2
输出电流 50.0 mA
电路数 4
静态电流 30.0 mA
逻辑门个数 4
输入数 16
工作温度Max 85 ℃
工作温度Min 0 ℃
电源电压 4.2V ~ 5.7V
封装参数
安装方式 Surface Mount
引脚数 28
封装 PLCC-28
外形尺寸
封装 PLCC-28
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
MC100E101FNR2G引脚图与封装图

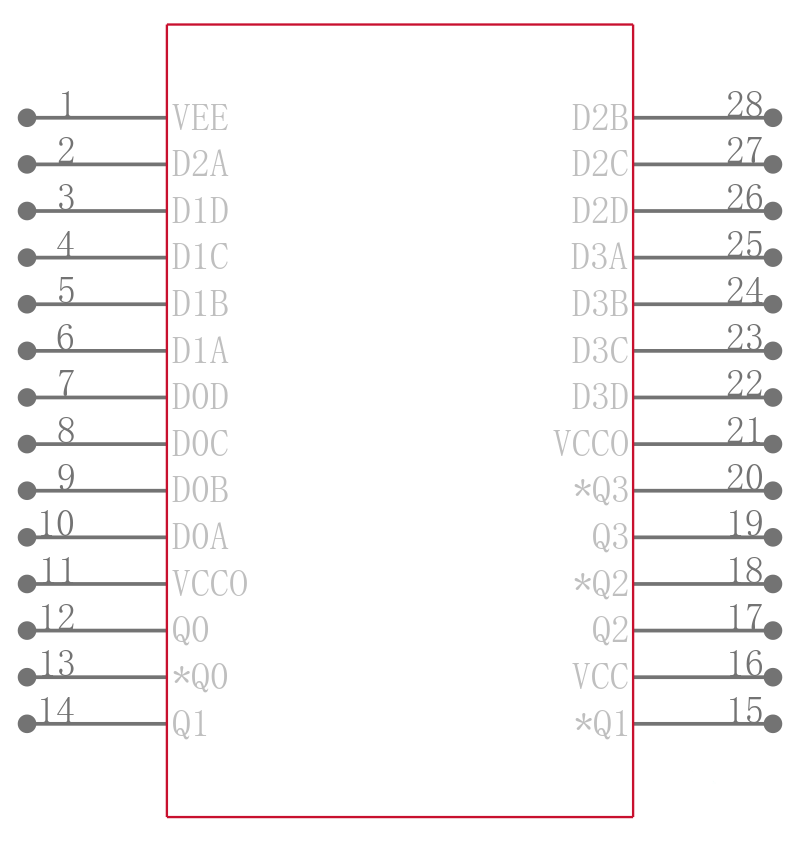

MC100E101FNR2G引脚图

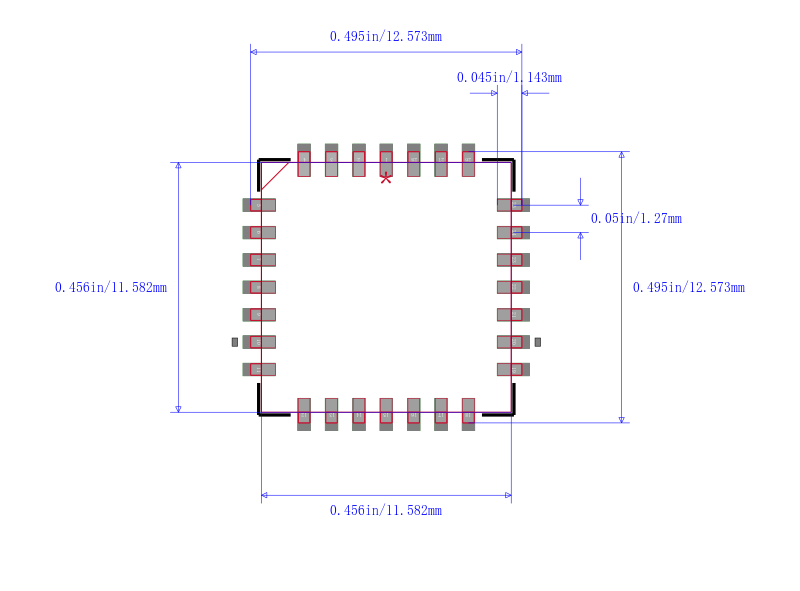

MC100E101FNR2G封装图

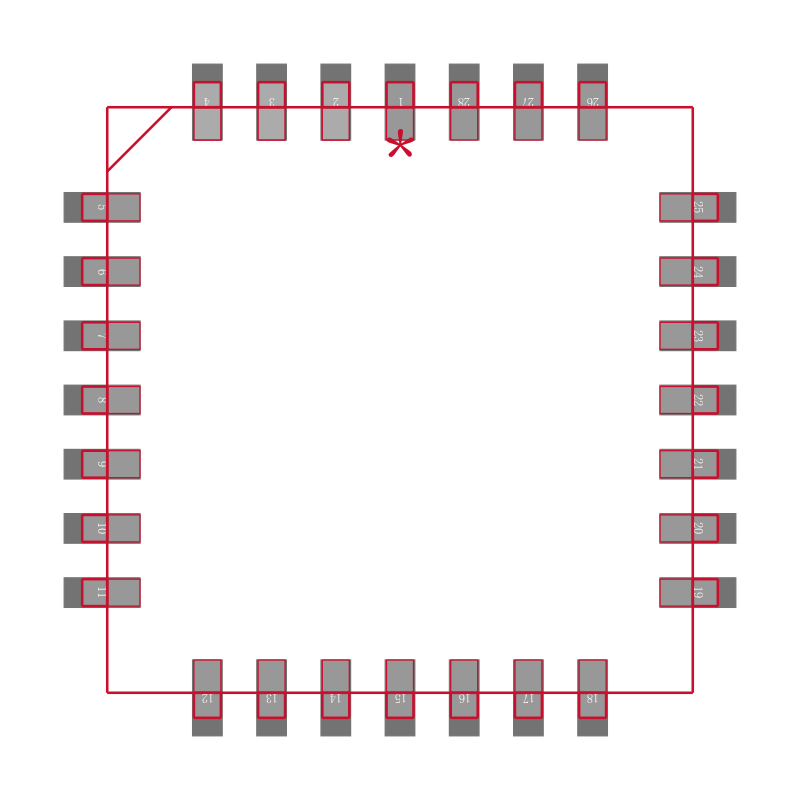

MC100E101FNR2G封装焊盘图
在线购买MC100E101FNR2G
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| MC100E101FNR2G | ON Semiconductor 安森美 | 5V ？ ECL四4输入或/或非门 5VECL Quad 4-Input OR/NOR Gate | 搜索库存 |
替代型号MC100E101FNR2G
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： MC100E101FNR2G 品牌： ON Semiconductor 安森美 封装： 28-LCC 28Pin | 当前型号 | 5V ？ ECL四4输入或/或非门 5VECL Quad 4-Input OR/NOR Gate | 当前型号 |
| 型号： MC10E101FNR2G 品牌： 安森美 封装： PLCC-28 28Pin | 完全替代 | 差分四四输入或/或非门 | MC100E101FNR2G和MC10E101FNR2G的区别 |
| 型号： MC100E101FN 品牌： 安森美 封装： 28-LCC 28Pin | 完全替代 | 5V ？ ECL四4输入或/或非门 5VECL Quad 4-Input OR/NOR Gate | MC100E101FNR2G和MC100E101FN的区别 |
| 型号： MC100E101FNG 品牌： 安森美 封装： 28-LCC 28Pin | 完全替代 | 5V ？ ECL四4输入或/或非门 5VECL Quad 4-Input OR/NOR Gate | MC100E101FNR2G和MC100E101FNG的区别 |
