MC74VHCT04ADTR2
数据手册.pdfON Semiconductor(安森美)
逻辑控制器
MC74VHCT04ADTR2中文资料参数规格
技术参数
电源电压DC 5.50V max
电路数 6
逻辑门个数 6
输入数 6
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
封装参数
安装方式 Surface Mount
引脚数 14
封装 TSSOP-14
外形尺寸
封装 TSSOP-14
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Unknown
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Contains Lead
海关信息
ECCN代码 EAR99
MC74VHCT04ADTR2引脚图与封装图

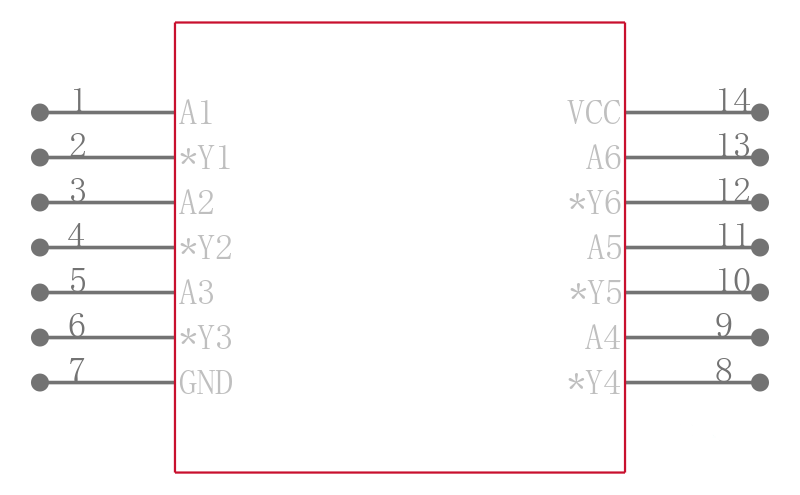

MC74VHCT04ADTR2引脚图
MC74VHCT04ADTR2封装图

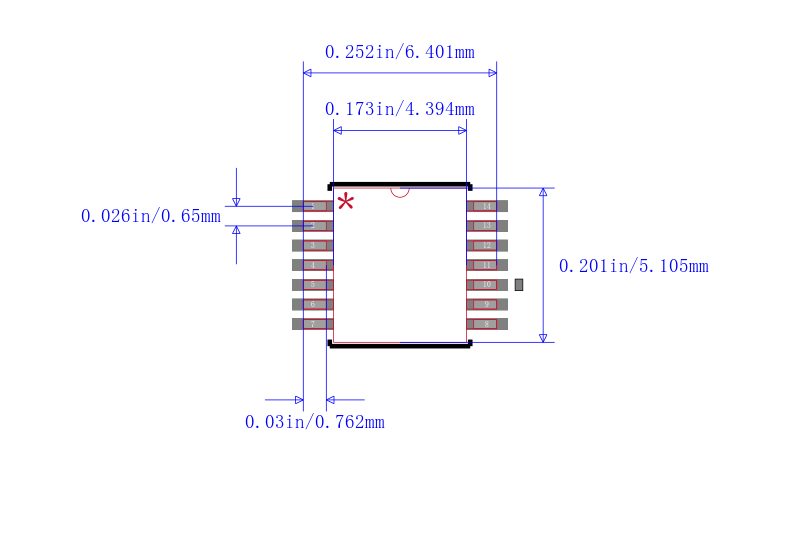

MC74VHCT04ADTR2封装焊盘图
