MC74HCT14AD
数据手册.pdfON Semiconductor(安森美)
电子元器件分类
MC74HCT14AD中文资料参数规格
技术参数
电源电压DC 5.50V max
电路数 6
逻辑门个数 6
输入数 6
工作温度Max 125 ℃
工作温度Min -55 ℃
电源电压 4.5V ~ 5.5V
封装参数
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
外形尺寸
封装 SOIC-14
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Unknown
包装方式 Tube
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
海关信息
ECCN代码 EAR99
MC74HCT14AD引脚图与封装图

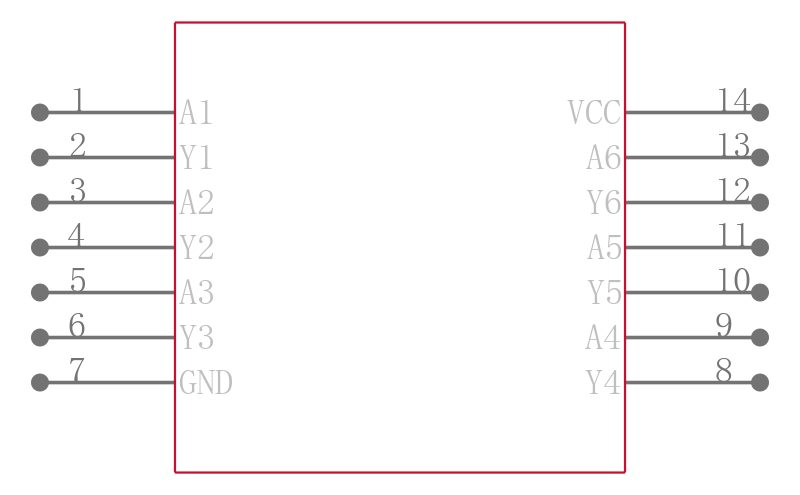

MC74HCT14AD引脚图
MC74HCT14AD封装图
MC74HCT14AD封装焊盘图
在线购买MC74HCT14AD
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| MC74HCT14AD | ON Semiconductor 安森美 | 六角施密特触发器逆变器与LSTTL兼容输入 Hex Schmitt-Trigger Inverter with LSTTL Compatible Inputs | 搜索库存 |
替代型号MC74HCT14AD
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： MC74HCT14AD 品牌： ON Semiconductor 安森美 封装： SOIC 5.5V 14Pin | 当前型号 | 六角施密特触发器逆变器与LSTTL兼容输入 Hex Schmitt-Trigger Inverter with LSTTL Compatible Inputs | 当前型号 |
| 型号： 74HCT14DR2G 品牌： 安森美 封装： 14-SOIC 14Pin | 完全替代 | LSTTL兼容输入 | MC74HCT14AD和74HCT14DR2G的区别 |
| 型号： MC74HCT14ADR2G 品牌： 安森美 封装： SOIC 4.5V 14Pin | 类似代替 | ON SEMICONDUCTOR MC74HCT14ADR2G INVERTER SCHMITT TRIGGER, HEX, NSOIC-14 新 | MC74HCT14AD和MC74HCT14ADR2G的区别 |
| 型号： MC74HCT14ADG 品牌： 安森美 封装： SOIC 4.5V 14Pin | 类似代替 | ON SEMICONDUCTOR MC74HCT14ADG 非门, HCT系列, 施密特触发, 1输入, 4 mA, 4.5V至5.5V, SOIC-14 | MC74HCT14AD和MC74HCT14ADG的区别 |
