MC74LCX02DTR2G中文资料参数规格
技术参数
电源电压DC 3.60V max
无卤素状态 Halogen Free
输出接口数 1
电路数 4
针脚数 14
逻辑门个数 4
输入数 2
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 2V ~ 3.6V
电源电压Max 3.6 V
电源电压Min 2 V
封装参数
安装方式 Surface Mount
引脚数 14
封装 TSSOP-14
外形尺寸
长度 5.1 mm
宽度 4.5 mm
高度 1.05 mm
封装 TSSOP-14
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
MC74LCX02DTR2G引脚图与封装图
MC74LCX02DTR2G引脚图
MC74LCX02DTR2G封装图

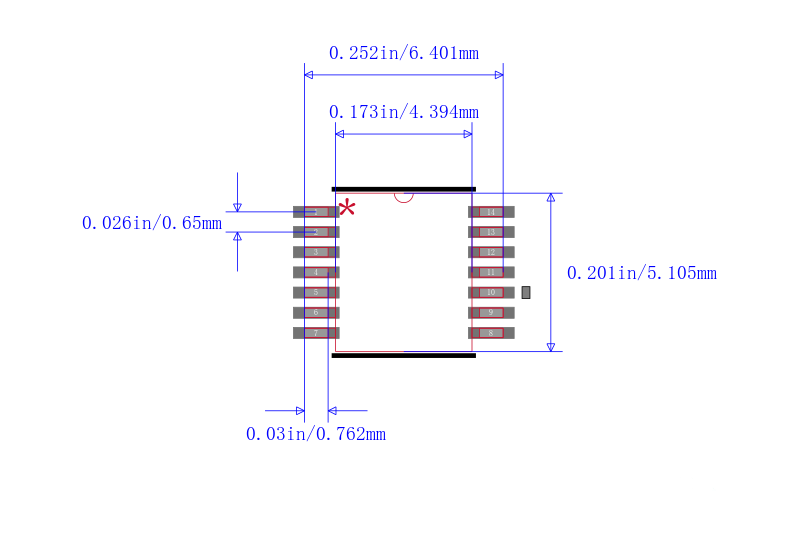

MC74LCX02DTR2G封装焊盘图
在线购买MC74LCX02DTR2G
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| MC74LCX02DTR2G | ON Semiconductor 安森美 | CMOS四路2输入或非门 | 搜索库存 |
替代型号MC74LCX02DTR2G
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： MC74LCX02DTR2G 品牌： ON Semiconductor 安森美 封装： TSSOP-14 3.6V 14Pin | 当前型号 | CMOS四路2输入或非门 | 当前型号 |
| 型号： MC74LCX02DTG 品牌： 安森美 封装： TSSOP 3.6V 14Pin | 完全替代 | 74LCX 系列，On Semiconductor高级高速（低电压）CMOS 逻辑 工作电压范围：2.0 至 3.6V 5V 容差输入和输出 ### 74LCX 系列 | MC74LCX02DTR2G和MC74LCX02DTG的区别 |
| 型号： MC74LCX02DTR2 品牌： 安森美 封装： 14-TSSOP 3.6V 14Pin | 完全替代 | 低电压CMOS四2输入或非门可承受5V电压输入 Low-Voltage CMOS Quad 2-Input NOR Gate With 5 V−Tolerant Inputs | MC74LCX02DTR2G和MC74LCX02DTR2的区别 |
| 型号： 74LCX02MTC 品牌： 安森美 封装： TSSOP-14 | 完全替代 | ON Semiconductor 74LCX02MTC 4个 2输入 NOR 逻辑门, 单端输出, 24mA, 2 → 3.6 V电源, 14引脚 TSSOP封装 | MC74LCX02DTR2G和74LCX02MTC的区别 |
