MC74VHC1G00DFT2G

MC74VHC1G00DFT2G

数据手册.pdf

2输入与非门

与非门 IC 通道 - SC-88A(SC-70-5/SOT-353)


得捷:
IC GATE NAND 1CH 2-INP SC88A


立创商城:
MC74VHC1G00DFT2G


贸泽:
Logic Gates 2-5.5V Single 2-Input NAND


艾睿:
NAND Gate 1-Element 2-IN CMOS Automotive 5-Pin SC-88A T/R


安富利:
NAND Gate 1-Element 2-IN CMOS 5-Pin SC-70 T/R


Chip1Stop:
NAND Gate 1-Element 2-IN CMOS 5-Pin SC-70 T/R


Verical:
NAND Gate 1-Element 2-IN CMOS Automotive 5-Pin SC-88A T/R


Newark:
# ON SEMICONDUCTOR  MC74VHC1G00DFT2G  NAND Gate, 74VHC1G00, 2 Input, 12.5 mA, 2 V to 5.5 V, SOT-353-5


力源芯城:
单2输入与非门


DeviceMart:
IC GATE NAND SGL 2INPUT SOT353


Win Source:
NAND Gate IC 1 Channel SC-70


MC74VHC1G00DFT2G中文资料参数规格
技术参数

电源电压DC 2.00V min

无卤素状态 Halogen Free

输出接口数 1

输出电流 12.5 mA

电路数 1

逻辑门个数 1

输入数 2

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 2V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 5

封装 SC-70-5

外形尺寸

长度 2.2 mm

宽度 1.35 mm

高度 1 mm

封装 SC-70-5

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

MC74VHC1G00DFT2G引脚图与封装图
MC74VHC1G00DFT2G引脚图

MC74VHC1G00DFT2G引脚图

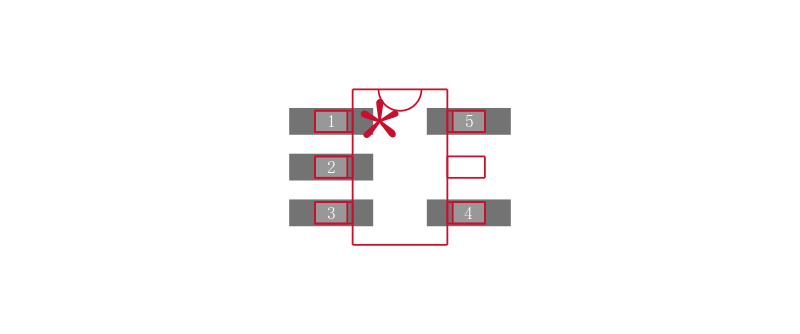

MC74VHC1G00DFT2G封装图

MC74VHC1G00DFT2G封装图

MC74VHC1G00DFT2G封装焊盘图

MC74VHC1G00DFT2G封装焊盘图

在线购买MC74VHC1G00DFT2G
型号 制造商 描述 购买
MC74VHC1G00DFT2G ON Semiconductor 安森美 2输入与非门 搜索库存
替代型号MC74VHC1G00DFT2G
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: MC74VHC1G00DFT2G

品牌: ON Semiconductor 安森美

封装: SOT-353 2V 5Pin

当前型号

2输入与非门

当前型号

型号: MC74VHC1G00DFT1G

品牌: 安森美

封装: SC-70 2V 8Pin

类似代替

ON SEMICONDUCTOR  MC74VHC1G00DFT1G  芯片, 逻辑芯片 - 74VHC1G, 与非门

MC74VHC1G00DFT2G和MC74VHC1G00DFT1G的区别

型号: 74AHC1G00SE-7

品牌: 美台

封装: SOT-353 2V 5Pin

功能相似

74AHC 系列 5.5 V 表面贴装 单 2 输入 正 与非门 - SOT353-5

MC74VHC1G00DFT2G和74AHC1G00SE-7的区别

型号: SN74AHC1G00DCKT

品牌: 德州仪器

封装: SC-70 2V 5Pin

功能相似

TEXAS INSTRUMENTS  SN74AHC1G00DCKT  与非门, ACH系列, 1门, 2输入, 8 mA, 2V至5.5V, SC-70-5

MC74VHC1G00DFT2G和SN74AHC1G00DCKT的区别
