MC74VHC04DTR2G中文资料参数规格
技术参数
电源电压DC 5.50V max
无卤素状态 Halogen Free
电路数 6
针脚数 14
逻辑门个数 6
输入数 6
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 2V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 2 V
封装参数
安装方式 Surface Mount
引脚数 14
封装 TSSOP-14
外形尺寸
封装 TSSOP-14
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
MC74VHC04DTR2G引脚图与封装图

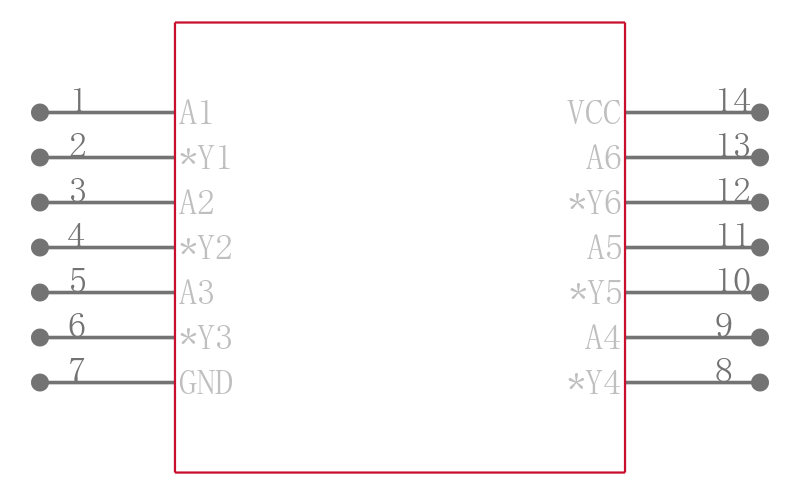

MC74VHC04DTR2G引脚图

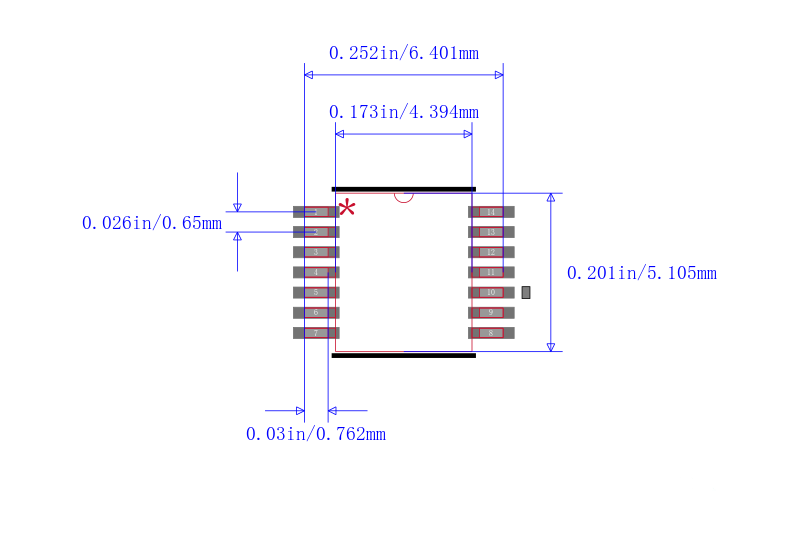

MC74VHC04DTR2G封装图
MC74VHC04DTR2G封装焊盘图
在线购买MC74VHC04DTR2G
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| MC74VHC04DTR2G | ON Semiconductor 安森美 | 非门, 74VHC04系列, 1输入, 2V至5.5V电源, TSSOP-14 | 搜索库存 |
替代型号MC74VHC04DTR2G
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： MC74VHC04DTR2G 品牌： ON Semiconductor 安森美 封装： TSSOP 5.5V 14Pin | 当前型号 | 非门, 74VHC04系列, 1输入, 2V至5.5V电源, TSSOP-14 | 当前型号 |
| 型号： MC74VHC04DR2 品牌： 安森美 封装： SOIC 5.5V 14Pin | 完全替代 | 变换器 2-5.5V CMOS Hex | MC74VHC04DTR2G和MC74VHC04DR2的区别 |
| 型号： SN74AHC05PWG4 品牌： 德州仪器 封装： 14-TSSOP 14Pin | 类似代替 | 具有漏极开路输出六路反向器 HEX INVERTERS WITH OPEN-DRAIN OUTPUTS | MC74VHC04DTR2G和SN74AHC05PWG4的区别 |
| 型号： SN74AHC04PWR 品牌： 德州仪器 封装： TSSOP 2V to 5.5V 14Pin | 功能相似 | TEXAS INSTRUMENTS SN74AHC04PWR 非门, ACH系列, 1输入, 8.5 ns, 2V至5.5V, TSSOP-14 | MC74VHC04DTR2G和SN74AHC04PWR的区别 |
