MC74HCT04ADTR2G中文资料参数规格
技术参数
电源电压DC 5.50V max
无卤素状态 Halogen Free
输出电流 4 mA
电路数 6
针脚数 14
逻辑门个数 6
输入数 1
工作温度Max 125 ℃
工作温度Min -55 ℃
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
封装参数
安装方式 Surface Mount
引脚数 14
封装 TSSOP-14
外形尺寸
封装 TSSOP-14
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
海关信息
ECCN代码 EAR99
香港进出口证 NLR
MC74HCT04ADTR2G引脚图与封装图

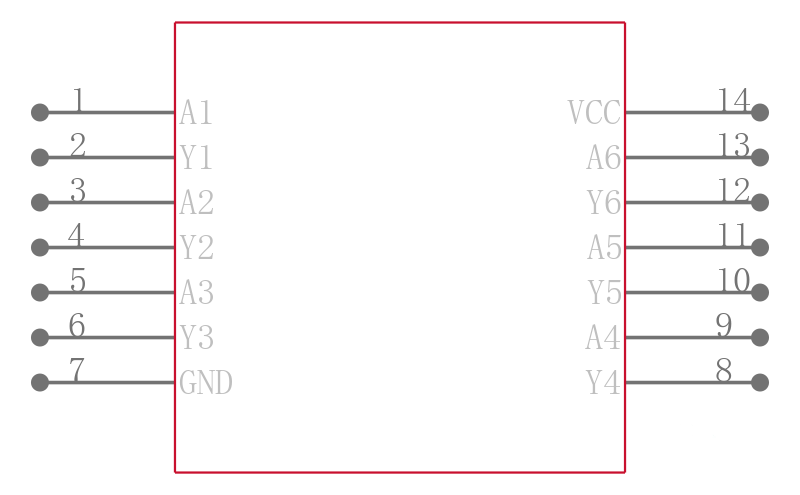

MC74HCT04ADTR2G引脚图

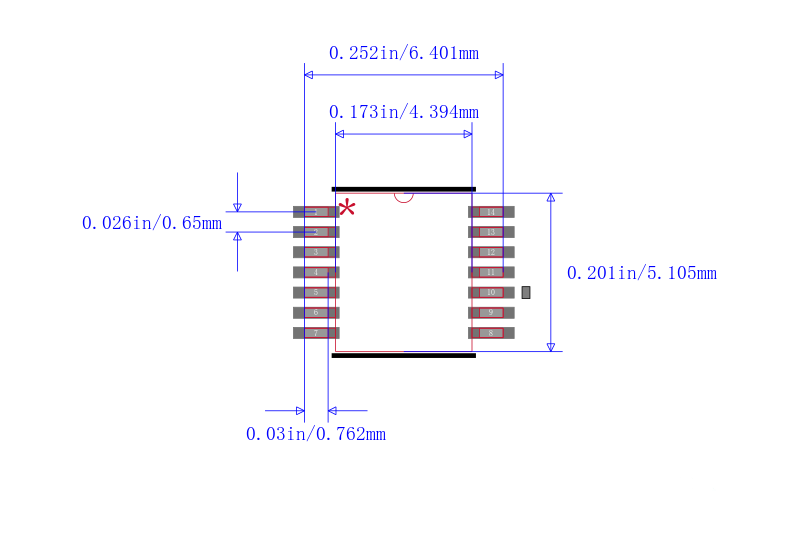

MC74HCT04ADTR2G封装图
MC74HCT04ADTR2G封装焊盘图
在线购买MC74HCT04ADTR2G
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| MC74HCT04ADTR2G | ON Semiconductor 安森美 | 六反相器 | 搜索库存 |
替代型号MC74HCT04ADTR2G
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： MC74HCT04ADTR2G 品牌： ON Semiconductor 安森美 封装： TSSOP-14 5.5V 14Pin | 当前型号 | 六反相器 | 当前型号 |
| 型号： 74HCT04DTR2G 品牌： 安森美 封装： TSSOP-14 14Pin | 类似代替 | 六反相器 | MC74HCT04ADTR2G和74HCT04DTR2G的区别 |
| 型号： MM74HCT04MTC 品牌： 安森美 封装： 14-TSSOP | 类似代替 | ON Semiconductor MM74HCT04MTC 六 反相器, LSTTL输出, 4.5 → 5.5 V电源, 14引脚 TSSOP封装 | MC74HCT04ADTR2G和MM74HCT04MTC的区别 |
| 型号： SN74HCT04PWR 品牌： 德州仪器 封装： TSSOP 4.5V to 5.5V 14Pin | 功能相似 | TEXAS INSTRUMENTS SN74HCT04PWR 非门, HCT系列, 1输入, 4 mA, 4.5V至5.5V, TSSOP-14 | MC74HCT04ADTR2G和SN74HCT04PWR的区别 |
