MIC2940A-3.3WU-TR

MIC2940A-3.3WU-TR

数据手册.pdf
Microchip(微芯) 主动器件

MIC2940A 系列 3.3 V 固定输出电压 1.25 A 表面贴装 LDO 稳压器 - TO-263-3

Linear Voltage Regulator IC 1 Output 1.25A TO-263-3


得捷:
IC REG LINEAR 3.3V 1.25A TO263-3


立创商城:
MIC2940A-3.3WU-TR


贸泽:
低压差稳压器 1.25A LDO Fixed Voltage


艾睿:
LDO Regulator Pos 3.3V 1.25A Automotive 4-Pin3+Tab TO-263 T/R


安富利:
LDO Regulator Pos 3.3V 1.25A 3-Pin TO-263 T/R


富昌:
MIC2940A Series 3.3 V Fixed Output Voltage 1.25 A SMT LDO Regulator - TO-263-3


Verical:
LDO Regulator Pos 3.3V 1.25A 4-Pin3+Tab TO-263 T/R


MIC2940A-3.3WU-TR中文资料参数规格
技术参数

输出接口数 1

输入电压DC 26.0V max

输出电压 3.3 V

输出电流 1.25 A

静态电流 240 µA

跌落电压 0.35V @1A,0.2V @250mA,0.4V @1250mA,0.06V @5mA

输入电压Max 26 V

输入电压Min 2 V

输出电流Max 1.25 A

工作温度Max 125 ℃

工作温度Min -40 ℃

精度 ±1 %

输入电压 ≤26 V

封装参数

安装方式 Surface Mount

引脚数 4

封装 TO-263-3

外形尺寸

封装 TO-263-3

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

MIC2940A-3.3WU-TR引脚图与封装图

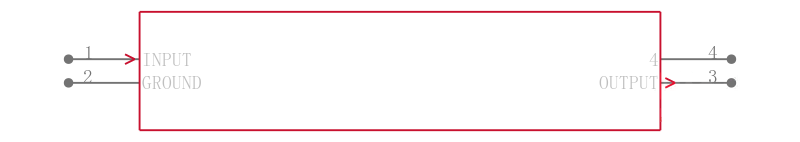

MIC2940A-3.3WU-TR引脚图

MIC2940A-3.3WU-TR引脚图

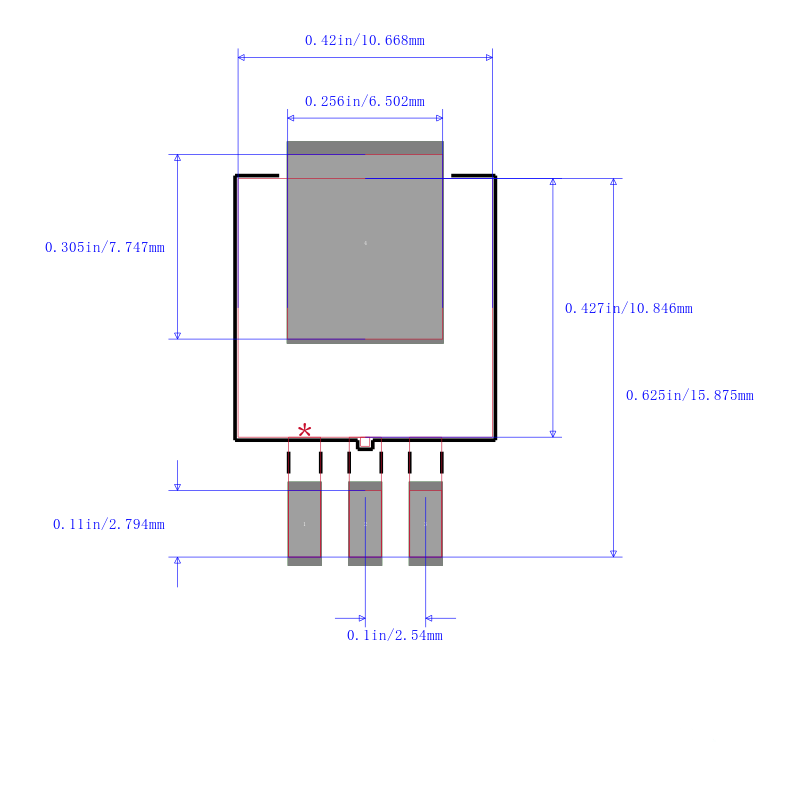

MIC2940A-3.3WU-TR封装图

MIC2940A-3.3WU-TR封装图

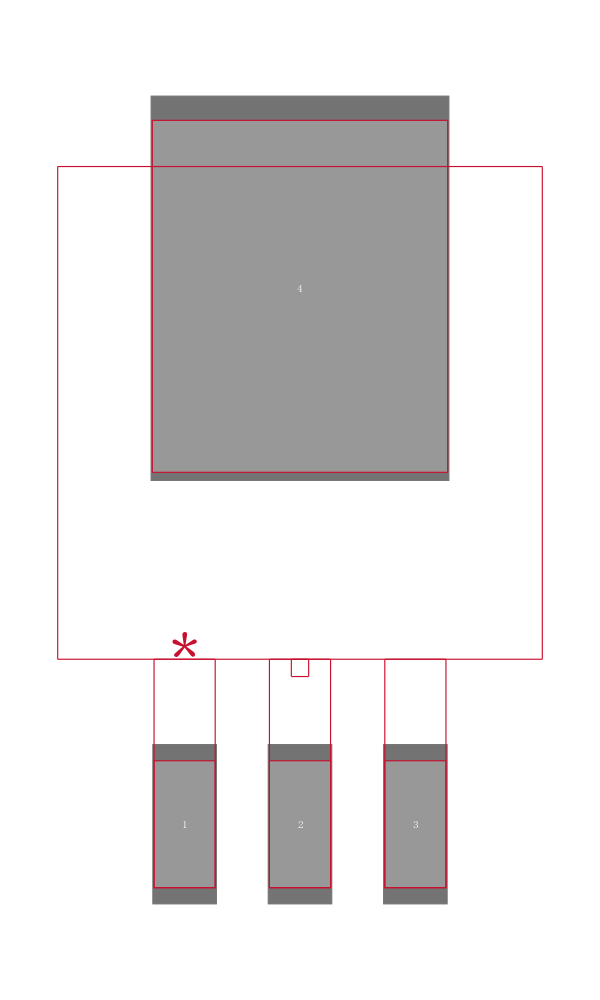

MIC2940A-3.3WU-TR封装焊盘图

MIC2940A-3.3WU-TR封装焊盘图

在线购买MIC2940A-3.3WU-TR
型号 制造商 描述 购买
MIC2940A-3.3WU-TR Microchip 微芯 MIC2940A 系列 3.3 V 固定输出电压 1.25 A 表面贴装 LDO 稳压器 - TO-263-3 搜索库存
替代型号MIC2940A-3.3WU-TR
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： MIC2940A-3.3WU-TR

品牌： Microchip 微芯

封装： TO-263

当前型号

MIC2940A 系列 3.3 V 固定输出电压 1.25 A 表面贴装 LDO 稳压器 - TO-263-3

当前型号

型号： MIC2940A-3.3WU

品牌： 微芯

封装： TO-263 1.25A

类似代替

MICROCHIP  MIC2940A-3.3WU  固定稳压器, LDO, 2V至26V, 400mV压降, 3.3输出, 1.25A输出, TO-263-3 新

MIC2940A-3.3WU-TR和MIC2940A-3.3WU的区别

型号： MIC2940A-3.3BU TR

品牌： 微芯

封装：

功能相似

LDO Regulator Pos 3.3V 1.25A 4Pin3+Tab TO-263 T/R

MIC2940A-3.3WU-TR和MIC2940A-3.3BU TR的区别
