MC7818BTG

ON SEMICONDUCTOR  MC7818BTG  线性稳压器直流/直流转换器, 27 V, 35 V, 18 V, 1 A, TO-220, 3 引脚 新

7818 线性稳压器,


得捷:
IC REG LINEAR 18V 1A TO220AB


立创商城:
MC7818BTG


欧时:
ON Semiconductor MC78xx 系列 MC7818BTG 线性稳压器, 最高 35 V输入, 18 V输出, 2.2A最大输出, 3引脚


贸泽:
Linear Voltage Regulators 18V 1A Positive


e络盟:
线性稳压器直流/直流转换器, 27 V, 35 V, 18 V, 1 A, TO-220, 3 引脚


艾睿:
Standard Regulator Pos 18V 1A 3-Pin3+Tab TO-220 Rail


Allied Electronics:
MC7818BTG; Single Voltage Regulator; 2.2A 18 V; 3-Pin TO-220


安富利:
Standard Regulator Pos 18V 1A 3-Pin3+Tab TO-220 Rail


Chip1Stop:
Standard Regulator Pos 18V 1A 3-Pin3+Tab TO-220 Tube


Verical:
Standard Regulator Pos 18V 1A 3-Pin3+Tab TO-220 Rail


Newark:
# ON SEMICONDUCTOR  MC7818BTG  Linear Voltage Regulator, 7818, Fixed, 27V To 35V In, 18V And 1A Out, TO-220-3


力源芯城:
三端正固定电压稳压器


Win Source:
Linear Voltage Regulator IC Positive Fixed 1 Output 18V 1A TO-220AB


DeviceMart:
IC REG LDO 18V 1A TO220AB


MC7818BTG中文资料参数规格
技术参数

额定电流 1.00 A

无卤素状态 Halogen Free

输出接口数 1

输出电压 18 V

输出电流 1 A

针脚数 3

极性 P-Channel

静态电流 3.5 mA

跌落电压 2V @1A

输入电压Max 35 V

输入电压Min 27 V

输出电流Max 2.2 A

工作温度Max 125 ℃

工作温度Min -40 ℃

精度 ±4 %

输入电压 ≤35 V

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

长度 10.28 mm

宽度 4.82 mm

高度 15.75 mm

封装 TO-220-3

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 电源管理, Power Management

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

MC7818BTG引脚图与封装图

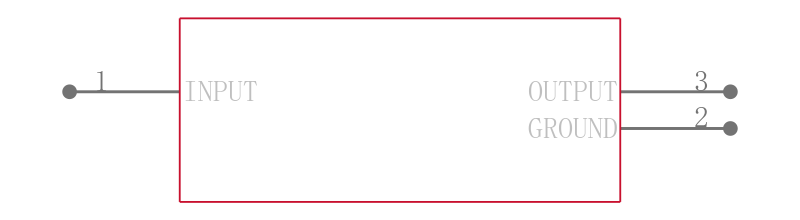

MC7818BTG引脚图

MC7818BTG引脚图

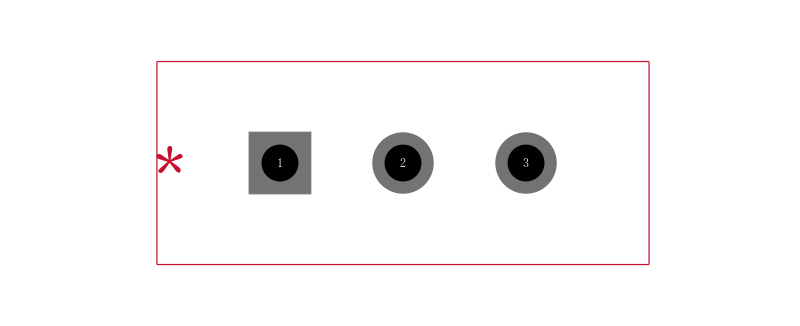

MC7818BTG封装图

MC7818BTG封装图

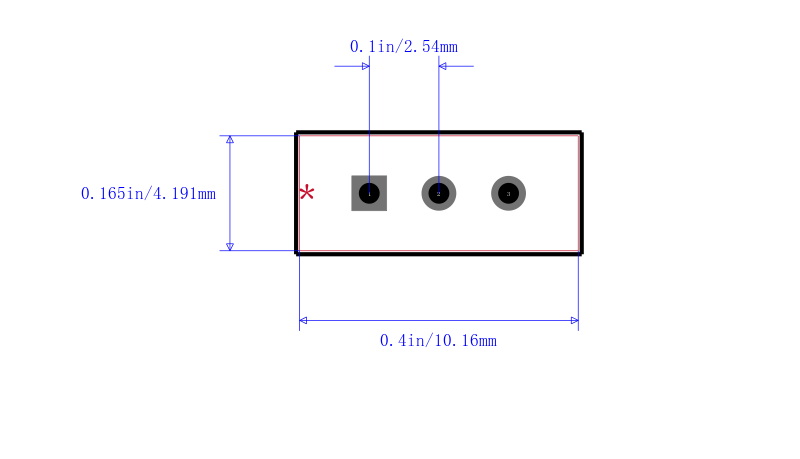

MC7818BTG封装焊盘图

MC7818BTG封装焊盘图

在线购买MC7818BTG
型号 制造商 描述 购买
MC7818BTG ON Semiconductor 安森美 ON SEMICONDUCTOR  MC7818BTG  线性稳压器直流/直流转换器, 27 V, 35 V, 18 V, 1 A, TO-220, 3 引脚 新 搜索库存
替代型号MC7818BTG
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: MC7818BTG

品牌: ON Semiconductor 安森美

封装: TO-220 18V 1A 3Pin

当前型号

ON SEMICONDUCTOR  MC7818BTG  线性稳压器直流/直流转换器, 27 V, 35 V, 18 V, 1 A, TO-220, 3 引脚 新

当前型号

型号: MC7818BT

品牌: 安森美

封装: TO-220 18V

完全替代

三端固定正稳压器 THREE-TERMINAL POSITIVE FIXED VOLTAGE REGULATORS

MC7818BTG和MC7818BT的区别

型号: MC7805CTG

品牌: 安森美

封装: TO-220 5V 1A 3Pin

类似代替

ON SEMICONDUCTOR  MC7805CTG  芯片, 线性稳压器

MC7818BTG和MC7805CTG的区别

型号: MC7805ACTG

品牌: 安森美

封装: TO-220 5V 1A 3Pin

类似代替

ON SEMICONDUCTOR  MC7805ACTG  线性稳压器, 固定, 7805, 正向, 10V至35V输入, 5V和1A输出, TO-220-3

MC7818BTG和MC7805ACTG的区别
