MAX232EIPW

MAX232EIPW

TI(德州仪器) 电子元器件分类

双路RS -232驱动器/接收器，具有IEC61000-4-2保护 DUAL RS-232 DRIVER/RECEIVER WITH IEC61000-4-2 PROTECTION

完全版 收发器 2/2 RS232 16-TSSOP


得捷:
IC TRANSCEIVER FULL 2/2 16TSSOP


立创商城:
MAX232EIPW


德州仪器TI:
5-V dual channel 250kbps RS-232 line driver/receiver with +/-9V output & +/-15-kV IEC-ESD protection


艾睿:
Dual Transmitter/Receiver RS-232 16-Pin TSSOP Tube


安富利:
Dual Transmitter/Receiver RS-232 16-Pin TSSOP Tube


Chip1Stop:
Dual Transmitter/Receiver RS-232 16-Pin TSSOP Tube


Verical:
Dual Transmitter/Receiver RS-232 16-Pin TSSOP Tube


Newark:
# TEXAS INSTRUMENTS  MAX232EIPW  RS232 Transceiver IC, 2 Drivers, 250 Kbps, 4.5 V to 5.5 V, TSSOP-16


DeviceMart:
IC DUAL RS232 ESD-PROT 16-TSSOP


MAX232EIPW中文资料参数规格
技术参数

电源电压DC 4.50V min

供电电流 10 mA

数据速率 250 kbps

驱动器/包 2

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 TSSOP-16

外形尺寸

封装 TSSOP-16

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

MAX232EIPW引脚图与封装图

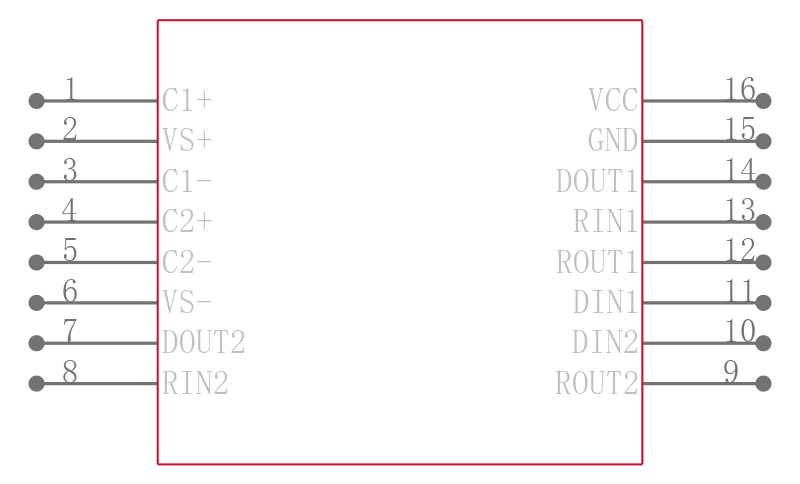

MAX232EIPW引脚图

MAX232EIPW引脚图

MAX232EIPW封装图

MAX232EIPW封装图

MAX232EIPW封装焊盘图

MAX232EIPW封装焊盘图

在线购买MAX232EIPW
型号 制造商 描述 购买
MAX232EIPW TI 德州仪器 双路RS -232驱动器/接收器，具有IEC61000-4-2保护 DUAL RS-232 DRIVER/RECEIVER WITH IEC61000-4-2 PROTECTION 搜索库存
替代型号MAX232EIPW
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： MAX232EIPW

品牌： TI 德州仪器

封装： SOIC 16Pin 4.5V 250kbps

当前型号

双路RS -232驱动器/接收器，具有IEC61000-4-2保护 DUAL RS-232 DRIVER/RECEIVER WITH IEC61000-4-2 PROTECTION

当前型号

型号： MAX232EIDR

品牌： 德州仪器

封装： SOIC 16Pin 4.5V 250kbps

完全替代

TEXAS INSTRUMENTS  MAX232EIDR  收发器, RS232, 2驱动器, 4.5V-5.5电源, SOIC-16

MAX232EIPW和MAX232EIDR的区别

型号： MAX232EIPWR

品牌： 德州仪器

封装： SOIC 16Pin 4.5V 250kbps

完全替代

TEXAS INSTRUMENTS  MAX232EIPWR  线路驱动器, RS232, 2驱动器, 4.5V-5.5电源, TSSOP-16

MAX232EIPW和MAX232EIPWR的区别

型号： MAX232DR

品牌： 德州仪器

封装： SOIC 16Pin 4.5V 120kbps

类似代替

TEXAS INSTRUMENTS  MAX232DR.  芯片, 双驱动器/接收器 EIA-232

MAX232EIPW和MAX232DR的区别
