MC1488NE4
TI(德州仪器)
电子元器件分类
MC1488NE4中文资料参数规格
技术参数
电源电压DC 7.50V min
供电电流 34 mA
数据速率 300 kbps
驱动器/包 4
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压Max 15 V
电源电压Min 7.5 V
封装参数
安装方式 Through Hole
引脚数 14
封装 PDIP-14
外形尺寸
长度 19.3 mm
宽度 6.35 mm
高度 4.57 mm
封装 PDIP-14
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
MC1488NE4引脚图与封装图

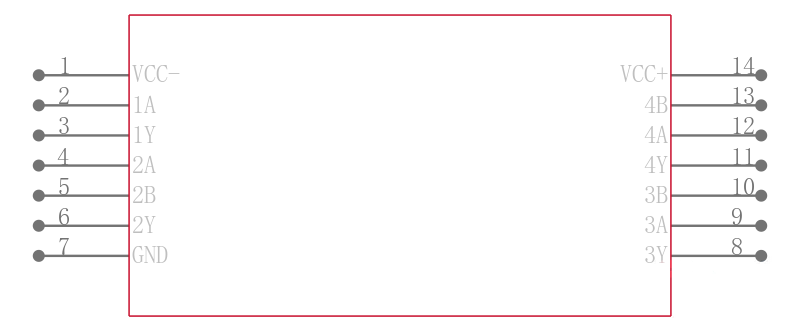

MC1488NE4引脚图
MC1488NE4封装图
MC1488NE4封装焊盘图
替代型号MC1488NE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： MC1488NE4 品牌： TI 德州仪器 封装： PDIP-14 14Pin 7.5V 300kbps | 当前型号 | 翻两番线路驱动器 QUADRUPLE LINE DRIVERS | 当前型号 |
| 型号： SN75188DR 品牌： 德州仪器 封装： SOIC 14Pin 7.5V 300kbps | 完全替代 | RS-232 Line Drivers, Texas Instruments### RS-232 线路驱动器和接收器 | MC1488NE4和SN75188DR的区别 |
| 型号： SN75188D 品牌： 德州仪器 封装： SOIC 14Pin 7.5V 300kbps | 完全替代 | TEXAS INSTRUMENTS SN75188D 线路驱动器, RS232, 4驱动器, 7.5V-15电源, SOIC-14 | MC1488NE4和SN75188D的区别 |
| 型号： SN75188N 品牌： 德州仪器 封装： DIP 14Pin -15V 300kbps | 功能相似 | TEXAS INSTRUMENTS SN75188N 线路驱动器, RS232, 4驱动器, 7.5V-15电源, DIP-14 | MC1488NE4和SN75188N的区别 |
