MC3303D

MC3303D

TI(德州仪器) 主动器件

TEXAS INSTRUMENTS  MC3303D  运算放大器, 四路, 1 MHz, 4个放大器, 0.6 V/µs, ± 2.5V 至 ± 15V, SOIC, 14 引脚

通用,Texas Instruments


得捷:
IC OPAMP GP 4 CIRCUIT 14SOIC


立创商城:
MC3303D


德州仪器TI:
Quad, 30-V, 1-MHz operational amplifier


欧时:
Texas Instruments 运算放大器 MC3303D 四路, 1MHz增益带宽积, 6 → 28 V单电源电压, 14引脚


e络盟:
运算放大器, 四路, 4个放大器, 1 MHz, 0.6 V/µs, ± 2.5V 至 ± 15V, SOIC, 14 引脚


艾睿:
OP Amp Quad GP


安富利:
OP Amp Quad GP ±15V/30V 14-Pin SOIC Tube


Chip1Stop:
Standard Linear AmplifierQuadruple Low-Power Operational Amplifier OP Amp Quad GP ±15V/30V 14-Pin SOIC Tube


Verical:
Op Amp Quad Low Power Amplifier ±15V/30V 14-Pin SOIC Tube


Newark:
# TEXAS INSTRUMENTS  MC3303D  Operational Amplifier, QUAD, 1 MHz, 4, 0.6 V/ s, 2.5V to 15V, SOIC, 14


MC3303D中文资料参数规格
技术参数

电源电压DC 30.0 V

供电电流 2.8 mA

电路数 4

通道数 4

针脚数 14

共模抑制比 70 dB

输入补偿漂移 10.0 µV/K

带宽 1 MHz

转换速率 600 mV/μs

增益频宽积 1 MHz

输入补偿电压 2 mV

输入偏置电流 200 nA

工作温度Max 85 ℃

工作温度Min -40 ℃

增益带宽 1 MHz

共模抑制比Min 70 dB

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.65 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 信号处理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

MC3303D引脚图与封装图

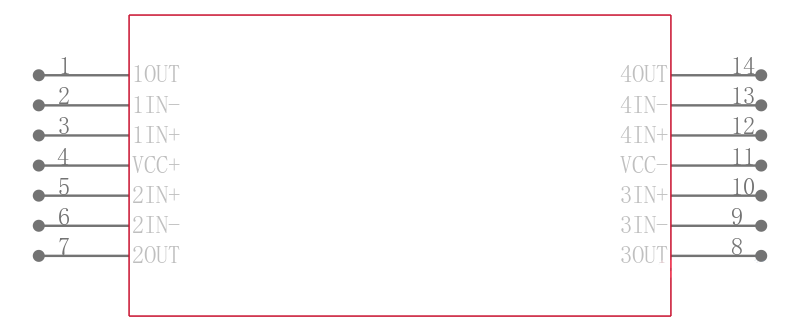

MC3303D引脚图

MC3303D引脚图

MC3303D封装图

MC3303D封装图

MC3303D封装焊盘图

MC3303D封装焊盘图

在线购买MC3303D
型号 制造商 描述 购买
MC3303D TI 德州仪器 TEXAS INSTRUMENTS  MC3303D  运算放大器, 四路, 1 MHz, 4个放大器, 0.6 V/µs, ± 2.5V 至 ± 15V, SOIC, 14 引脚 搜索库存
替代型号MC3303D
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: MC3303D

品牌: TI 德州仪器

封装: SOIC 1MHz 4Channel 14Pin

当前型号

TEXAS INSTRUMENTS  MC3303D  运算放大器, 四路, 1 MHz, 4个放大器, 0.6 V/µs, ± 2.5V 至 ± 15V, SOIC, 14 引脚

当前型号

型号: LM837M/NOPB

品牌: 德州仪器

封装: SOIC 10MHz 4Channel 14Pin

类似代替

TEXAS INSTRUMENTS  LM837M/NOPB  运算放大器, 四路, 25 MHz, 4个放大器, 10 V/µs, 10V 至 36V, SOIC, 14 引脚

MC3303D和LM837M/NOPB的区别

型号: MC3303DR

品牌: 德州仪器

封装: SOIC 1MHz 4Channel 14Pin

类似代替

翻两番低功耗运算放大器 QUADRUPLE LOW-POWER OPERATIONAL AMPLIFIERS

MC3303D和MC3303DR的区别
