MC74VHC4053DTR2
数据手册.pdfON Semiconductor(安森美)
电子元器件分类
MC74VHC4053DTR2中文资料参数规格
技术参数
电源电压DC 5.00 V
触点类型 SPDT
供电电流 40 µA
电路数 3
通道数 1
极性 Non-Inverting
耗散功率 450 mW
带宽 120 MHz
工作温度Max 125 ℃
工作温度Min 55 ℃
3dB带宽 120 MHz
耗散功率Max 450 mW
电源电压Max 6 V
电源电压Min 2 V
封装参数
安装方式 Surface Mount
引脚数 16
封装 TSSOP-16
外形尺寸
长度 5.1 mm
宽度 4.5 mm
高度 1.05 mm
封装 TSSOP-16
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Unknown
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Contains Lead
MC74VHC4053DTR2引脚图与封装图
MC74VHC4053DTR2引脚图
MC74VHC4053DTR2封装图

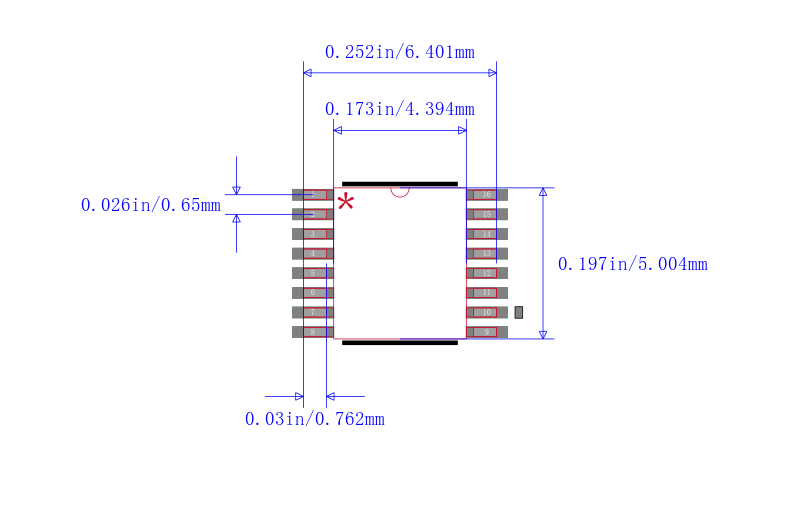

MC74VHC4053DTR2封装焊盘图
