MSP430F5436IPZR

MSP430F5436IPZR

TI(德州仪器) 主动器件

混合信号微控制器 MIXED SIGNAL MICROCONTROLLER

CPUXV2 series IC 16 位 18MHz 192KB（192K x 8） 闪存 100-LQFP（14x14）


得捷:
IC MCU 16BIT 192KB FLASH 100LQFP


立创商城:
MSP430F5436IPZR


贸泽:
16位微控制器 - MCU 16Bit Ultra-Low-Pwr Microcontroller


艾睿:
MCU 16-bit MSP430 MSP430 RISC 192KB Flash 2.5V/3.3V 100-Pin LQFP T/R


Chip1Stop:
MCU 16-bit MSP430 MSP430 RISC 192KB Flash 2.5V/3.3V 100-Pin LQFP T/R


TME:
MSP430 microcontroller; SRAM:16384B; Flash:192kB; 25MHz; LQFP100


Newark:
# TEXAS INSTRUMENTS  MSP430F5436IPZR  16 Bit Microcontroller, Mixed Signal, MSP430, 18 MHz, 192 KB, 16 KB, 100 Pins, TQFP


DeviceMart:
IC MCU 16BIT 192K FLASH 100-LQFP


MSP430F5436IPZR中文资料参数规格
技术参数

频率 18.0 MHz

电源电压DC 2.20V min

时钟频率 18.0 MHz

RAM大小 16K x 8

位数 16

FLASH内存容量 192 KB

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压Max 3.6 V

电源电压Min 2.2 V

封装参数

安装方式 Surface Mount

引脚数 100

封装 LQFP-100

外形尺寸

长度 14 mm

宽度 14 mm

高度 1.4 mm

封装 LQFP-100

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Not Recommended for New Designs

包装方式 Cut Tape CT

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

MSP430F5436IPZR引脚图与封装图

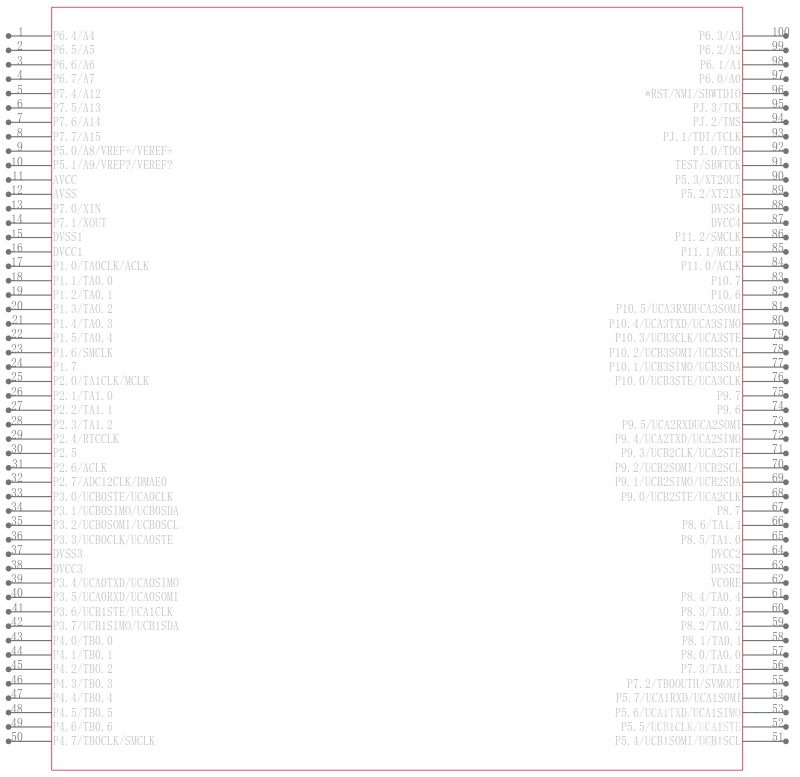

MSP430F5436IPZR引脚图

MSP430F5436IPZR引脚图

MSP430F5436IPZR封装图

MSP430F5436IPZR封装图

MSP430F5436IPZR封装焊盘图

MSP430F5436IPZR封装焊盘图

在线购买MSP430F5436IPZR
型号 制造商 描述 购买
MSP430F5436IPZR TI 德州仪器 混合信号微控制器 MIXED SIGNAL MICROCONTROLLER 搜索库存
替代型号MSP430F5436IPZR
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： MSP430F5436IPZR

品牌： TI 德州仪器

封装： 100LQFP 16Bit 18MHz 100Pin

当前型号

混合信号微控制器 MIXED SIGNAL MICROCONTROLLER

当前型号

型号： MSP430F5436AIPZ

品牌： 德州仪器

封装： LQFP-100 25MHz

类似代替

MSP430F5x 超低功率+ 性能微控制器，Texas Instruments**MSP430F5xx - 5 系列**提供高性能的 25 MHz CPU，带有集成的 USB 2.0 连接。 借助更大内存和更高的集成，此系列提供业内最低的有源功率消耗。高达 25MHz CPU 速度时钟 1.8V 至 3.6V 操作 多达 512KB 闪存 多达 66KB RAM 内存 全速 USB 2.0 接口 低功率 195μA/MHz 有源 低功率 2.5μA 实时时钟模式 低功率 0.1μA RAM 保留 待机模式快速唤醒速度，时间少于 5μs ### MSP430 微控制器，Texas Instruments**MSP430 平台**是来自 Texas Instruments 的混合信号和超低功率微控制器系列。 16 位 RISC 体系结构特别适用于无线、低功耗工业和便携式应用。 此建立范围由于易于使用以及广泛的开发工具和支持套件，具有坚固且常用的位置。 MSP430 组合包括 400 多台设备，从 MSP430 超值型到创新型、带嵌入式 FRAM 存储器的高集成微控制器不等。此广泛系列的产品提供适用于多种设计和应用的集成。 高性能的外设包括 USB、RF、LCD 控制器和 Sigma-Delta ADC 。 这使得设计人员能够为多种低功耗应用找到适当的 MSP430 设备。

MSP430F5436IPZR和MSP430F5436AIPZ的区别

型号： MSP430F5436IPZ

品牌： 德州仪器

封装： LQFP 16Bit 18MHz 100Pin

类似代替

TEXAS INSTRUMENTS  MSP430F5436IPZ  微控制器, 16位, MSP430F5xx, 18 MHz, 192 KB, 16 KB, 100 引脚, LQFP

MSP430F5436IPZR和MSP430F5436IPZ的区别
